Bedienungsanleitung

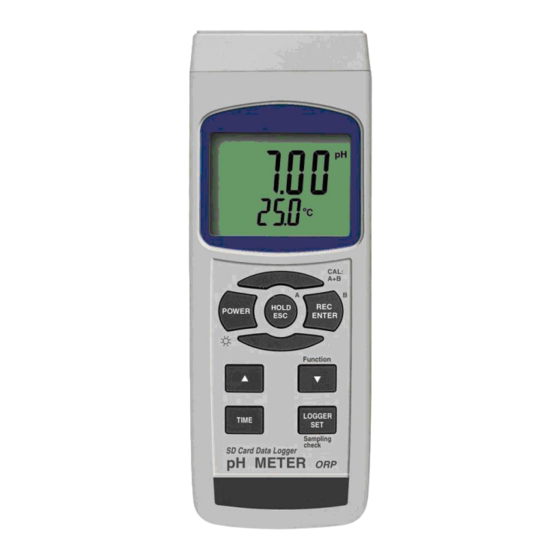

Messgerät WAM 235
pH, ORP, CD,TDS, DO, SALZ
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dostmann Electronic WAM 235

Inhaltszusammenfassung für Dostmann Electronic WAM 235

  • Seite 1 Bedienungsanleitung Messgerät WAM 235 pH, ORP, CD,TDS, DO, SALZ...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Ausstattung 2. Spezifikationen 3. Gerätebeschreibung 4. Messgrößenauswahl 5. pH / mV Messung und Justage 6. Leitfähigkeit/TDS Messung und Justage 7. Salz Messung und Justage 8. Messung und Justage der Sonde zur Bestimmung des gelösten Sauerstoffs. 9. Erweiterte Funktionen 9-1 Hold-Funktion 9-2 Max-/Min-Funktion 9-3 Hintergrundbeleuchtung...

  • Seite 3: Ausstattung

    1. Ausstattung Das WAM235 ist ein einfach bedienbares Handmessgerät für die folgenden Messgrößen. PH/ORP (Redox), CD (Leitfähigkeit)/TDS(gelöste Teilchen im Wasser), gelöster Sauerstoff und Salzgehalt in Flüssigkeiten. Das Gerät verfügt über ein großes Display wodurch verschiedene Messwerte gleichzeitig angezeigt werden können. Die Daten können direkt auf die SD Karte gespeichert und auf einen PC mit EXCEL Software exportiert werden.

  • Seite 4: Spezifikationen

    2. Spezifikationen 0,00…14,00 pH Messbereich pH Messbereich mV (nur mit REDOX Elektrode möglich) -1999…0…1999mV 0…+60°C Messbereich °C Messbereich TDS (gelöste Teilchen) 200 PPM = 0 bis 132 PPM 2,000 PPM = 132 bis 1,320 PPM 20,000 PPM = 1,320 bis 13,200 PPM 200,000 PPM = 13,200 bis 132,000 PPM Messbereich Leitfähigkeit 200uS / 2mS / 20mS / 200mS...

  • Seite 5: Gerätebeschreibung

    3. Gerätebeschreibung 3-1 LCD-Display 3-10 Batteriedeckel 3-2 Power Taste und Hintergrundbeleuchtung 3-11 Schrauben Batteriedeckel 3-3 Hold-Taste / Escape-Taste / A-Taste 3-12 Stativgewinde 3-4 REC-Taste / Enter-Taste / B-Taste 3-13 Anschluss Temperaturfühler 3-5 ▲-Taste 3-14 BNC Anschluss für pH Elektrode 3-6 ▼-Taste / Funktions-Taste 3-15 9 V Buchse für Steckernetzteil 3-7 TIME Taste 3-16 RESET Knopf...

  • Seite 6: Messgrößenauswahl

    4. Messgrößenauswahl Schalten Sie das Gerät über den Power Button an. Mit der Mode Taste (Pfeil oben) haben Sie 4 verschiedene Auswahlmöglichkeiten. a. PH (pH, mV (ORP / Redox) Messung) b. DO (Messung des gelösten Sauerstoffs in Flüssigkeiten) c. CD/TDS (Leitfähigkeit / Gelöste Teilchen in Flüssigkeiten) d.
  • Seite 7 5. pH / mV Messung und Justage-Funktion Im Auslieferungszustand sind folgende Grundparameter eingestellt: Das Gerät ist auf pH und °C eingestellt. Die Temperaturkompensation steht auf manuell (interner Sensor) Auto Power OFF ist aktiviert Die Messtaktrate des Gerätes steht auf 2 Sekunden. Achtung !!! Beim erstmaligen Anschluss der pH Elektrode an das Messgerät muss eine Justierung durchgeführt werden.
  • Seite 8 5-2 pH Messung mit automatischer Temperaturkompensation 1. Schalten Sie das Gerät mit der POWER-Taste (3-2) an. 2. Verbinden Sie den BNC-Stecker (4-1) mit der BNC-Buchse (3-14) des Gerätes. 3. Verbinden Sie den Temperaturfühler mit der Geräte-Buchse (3-13). Das Gerät erfasst nun automatisch die Temperatur des externen Temperaturfühlers.
  • Seite 9 7. Drücken Sie nun mit zwei Fingern gleichzeitig die HOLD-Taste (3-3) und die REC-Taste (3-4). Nun sehen Sie auf dem Display folgende Anzeige: Nun können Sie die beiden Tasten wieder loslassen und über die ▲-Taste (3-5) oder ▼-Taste 3-6 den Wert der gemessenen Pufferlösung auswählen. a.

  • Seite 10: Leitfähigkeit / Gelöste Teilchen Im Wasser (Tds) Messung Und Justage-Funktion

    6. Leitfähigkeit / Gelöste Teilchen im Wasser (TDS) Messung und Justage-Funktion Im Auslieferungszustand sind folgende Grundparameter eingestellt: Das Gerät ist auf CD eingestellt. Die Temperaturkompensation steht auf 2,0 % pro C° Automatische Bereichswahl Auto Power OFF ist aktiviert Die Messtaktrate des Gerätes steht auf 2 Sekunden. Achtung !!! Beim erstmaligen Anschluss der CD/TDS Elektrode oder einem längeren Nichtgebrauch der Sonde am Messgerät muss eine Justierung durchgeführt werden.
  • Seite 11 6-3 Kalibrierung der Leitfähigkeitsmessung Sie benötigen dazu Standardkalibrierlösungen für die Leitfähigkeit. Diese Lösungen sind optional erhältlich. 1. Verbinden Sie die Sonde mit der CD-Buchse des Gerätes. 2. Schalten Sie das Gerät mit der POWER-Taste (3-2) an. 3. Wählen Sie die Messmethode CD am Gerät aus. 4.

  • Seite 12: Messung Und Kalibrierung Des Salzgehalts

    7. Messung und Kalibrierung des Salzgehalts 1. Verbinden Sie die Sonde mit der CD-Buchse des Gerätes. 2. Schalten Sie das Gerät mit der POWER-Taste (3-2) an. 3. Wählen Sie die Messmethode SALt am Gerät aus. 4. Tauchen Sie den Sensor in die zu prüfende Flüssigkeit und schütteln diesen damit sich keine Luftblase am Sensorkopf bildet.

  • Seite 13: Messung Und Kalibrierung Der Sonde Zur Bestimmung Des Sauerstoffgehaltes In Flüssigkeiten

    8. Messung und Kalibrierung der Sonde zur Bestimmung des Sauerstoffgehaltes in Flüssigkeiten Inbetriebnahme der Sonde Erstmaliges Benutzen des Sensors ! Wenn Sie den Fühler erhalten muss dieser erst mit Elektrolyt-Lösung in Betrieb genommen werden. Bitte gehen Sie wie folgt vor. 1.
  • Seite 14 8-1 Messen mit der Sonde Die Sonde muss an die Buchse DO (Dissolved Oxygen) angeschlossen werden. Nach Anschluss der Sonde, schalten Sie das Gerät ein und stellen mit der „MODE“-Taste DO ein. Achtung !!! Sensor immer erst Kalibrieren Wenn Sie den Sensor zum ersten Mal benutzen, sollten Sie eine Kalibrierung des Fühlers durchführen um das bestmögliche Ergebnis zu erzielen.

  • Seite 15: Weitere Funktionen

    4. Drücken Sie jetzt die Taste ENTER. Die Displayanzeige zählt jetzt von 30 Rückwärts bis auf 0 herunter und wechselt dann in den normalen Messmodus und beendet somit den Kalibrierungsvorgang. Durch erneutes Drücken der Taste „FUNCTION“ erhalten Sie wieder eine Anzeige der mg/L. 9.

  • Seite 16: Datenlogger

    10. Datenlogger-Funktion 10-1 Vorbereitende Maßnahmen 1. Einsetzen der SD-Karte Bitte setzen Sie die SD-Karte am unteren Ende des Gerätes in das dafür vorgesehene Kartenfach (3-18) ein. Achten Sie bitte auf die korrekte Richtung und wenden Sie keine Gewalt an. Die Karte sollte ohne großen Kraftaufwand einrasten. 2.

  • Seite 17: Manuelle Datenloggerfunktion

    10-3 Manuelle Datenlogger –Funktion 1. Stellen Sie das Intervall des Datenloggers auf 0 Sekunden (siehe Kap. 12-3) 2. Drücken Sie die REC-Taste (3-4), so dass im Display das REC Symbol erscheint. Anschließend betätigen Sie die Logger-Taste (3-8) im Display erscheint jetzt DATALOGGER.

  • Seite 18: Übertragung Der Gespeicherten Daten Auf Einen Pc

    Somit ergibt sich folgende Ordnerstruktur: PHA01\ PHA01001.xls PHA01002.xls …. PHA01099.xls PHA02\ PHA02001.xls PHA02002.xls …. PHA02099.xls PHAXX\ Achtung !! Wobei XX maximal 10 ist ! 11. Übertragung der gespeicherten Daten auf einen PC 1. Nachdem Sie Ihre Aufzeichnungen mit dem Messgerät auf der SD-Karte beendet haben, entnehmen Sie diese bitte aus dem Kartenfach (3-18).

  • Seite 19: Einstellen Des Datums Und Der Uhrzeit

    12. Einstellungen Über die SET-Taste (3-8) (im normalen Messmodus) gelangen Sie auf ein Untermenü, welches es Ihnen erlaubt Grundeinstellungen im Gerät vorzunehmen. Durch wiederholtes drücken der SET-Taste (3-8) springen Sie im Menü vorwärts. Durch Drücken der ESC-Taste (3-3) verlassen Sie das Untermenü. Bedeutung der Menüpunkte: Sd F SD-Karte formatieren...

  • Seite 20: Einstellen Des Aufzeichnungsintervalls

    12-3 Einstellen des Aufzeichnungsintervalls 1. Wenn das Display SP-t anzeigt können Sie mit der ▲-Taste (3-5) und der ▼-Taste (3-6) das Aufzeichnungsintervall einstellen. Begonnen wird mit der Einstellung der Stunden. Wenn Sie den Wert eingestellt haben, drücken Sie die ENTER-Taste (3-4) und gelangen so zum nächsten Wert.

  • Seite 21: Manuelle Temperaturkompensation Zur Cd Messung (Leitfähigkeit)

    12-8 Einstellen der DO Salz% Kompensation Im Display wird SALt angezeigt 1. Diese Funktion dient dazu um bei der DO Messung (Disolved oxygen) Den Salzgehalt der Flüssigkeit mit in die Berechnung einfließen zu lassen. Der Wert ist Standardmäßig auf 0% Salz gesetzt. Wählen Sie mit Hilfe der ▲-Taste (3-5) und der ▼-Taste (3-6) den gewünschten Salzgehalt aus.

  • Seite 22: Verlassen Des Untermenüs

    12-14 Verlassen des Untermenüs Wenn das Display ESC anzeigt können Sie mit der SET-Taste (3-8) oder der ESC-Taste (3-3) das Untermenü verlassen. Das Untermenü können Sie jederzeit mit der ESC-Taste (3-3) verlassen. 13. Steckernetzteil Das Messgerät besitzt neben dem Berieb mit 1,5V AA Batterien die Möglichkeit ein 9V DC Steckernetzteil anzuschließen.

  • Seite 23: Rs232 Schnittstelle

    16. RS232 Schnittstelle Das Gerät verfügt über eine RS-232 Schnittstelle (3,5mm Klinkensteckerbuchse) (3-17). Bei dem Datenausgang handelt es sich um einen 16 Bit Datenstring, welcher vom Benutzer ausgelesen und verarbeitet werden kann. Schaltplan der Schnittstelle: Bei den Daten handelt es sich um einen 16stelligen Datenstrom. D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Start Wort Display Auswahl...

  • Seite 24: Patente

    17. Patente Das Gerät besitzt folgende Patente, bzw. folgende Patente sind beantragt. Deutschland Nr. 20 2008 016 337.4 Japan 3151214 Taiwan M358970 M359043 China ZL 2008 2 0189918.5 ZL 2008 2 0189917.0 Patent Beantragt...
