Gude 210/8/24 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Gude Anleitungen
  4. Luftkompressoren
  5. 210/8/24
  6. Originalbetriebsanleitung

Gude 210/8/24 Originalbetriebsanleitung

Ölfrei
Vorschau ausblenden Andere Handbücher für 210/8/24:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen

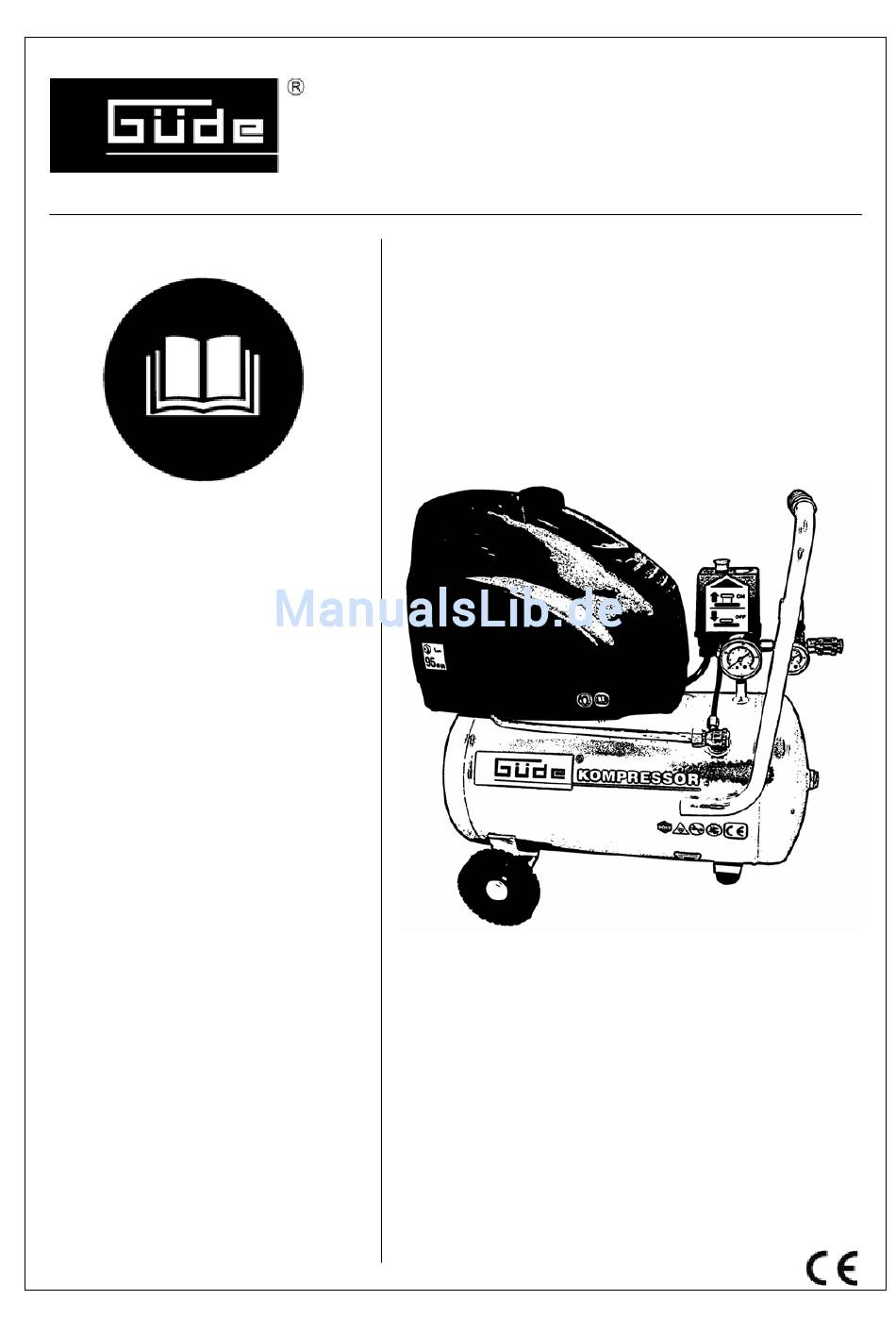

Deutsch D
Originalbetriebsanleitung
English GB
Translation of original operating instructions
Français F
Traduction du mode d'emploi d'origine
Čeština CZ
Překlad originálního návodu k provozu
Slovenčina SK
Preklad originálneho návodu na prevádzku
Nederlands NL
Vertaling van de originele gebruiksaanw ijzing
Italiano I
Traduzione del Manuale d'Uso originale
Magyar H
Az eredeti használati utasítás fordítása
Slovenščina SI
Prevod originalnih navodil za uporabo
Hrvatski HR
Prijevod originalnih uputa za uporabu.
Bosanski BIH
Prijevod originalnih uptstava za upotrebu.
Rom ână RO
Traducerea manualului de exploatare original.
Generator
Български BG
Прев од на оригиналната инструкция
© Güde GmbH & Co. KG - Birkichstrasse 6 - D-74549 Wolpertshausen - Deutschland

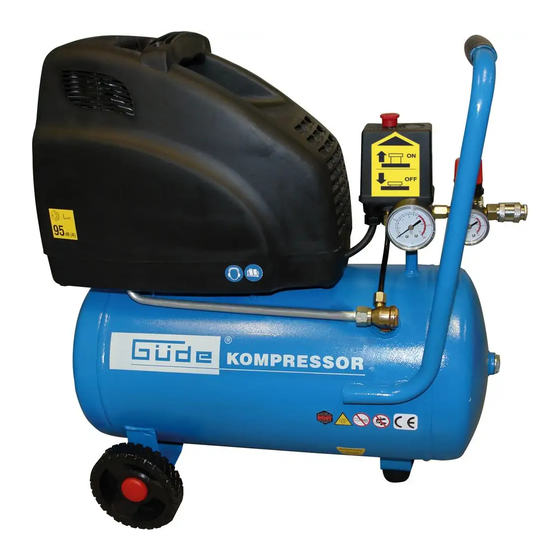

KOMPRESSOR 210/8/24 "ÖLFREI"
5
11
16
21
26
31
37
42
47
52
57
62
67
# 50033
