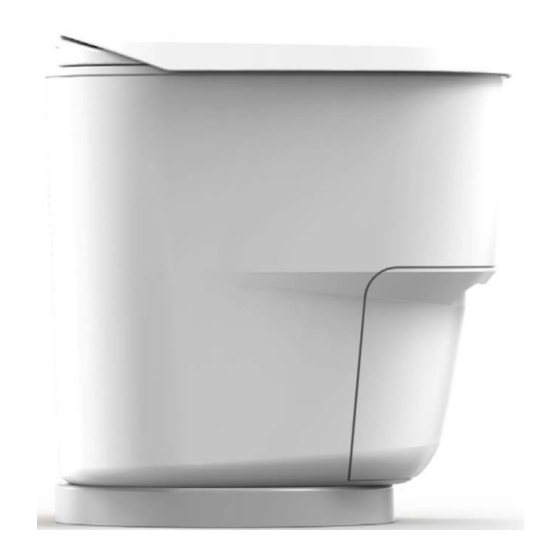

Clesana C1 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Clesana Anleitungen
  4. Toiletten
  5. C1
  6. Bedienungsanleitung

Clesana C1 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für C1:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Clesana C1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Clesana C1

Inhaltszusammenfassung für Clesana C1

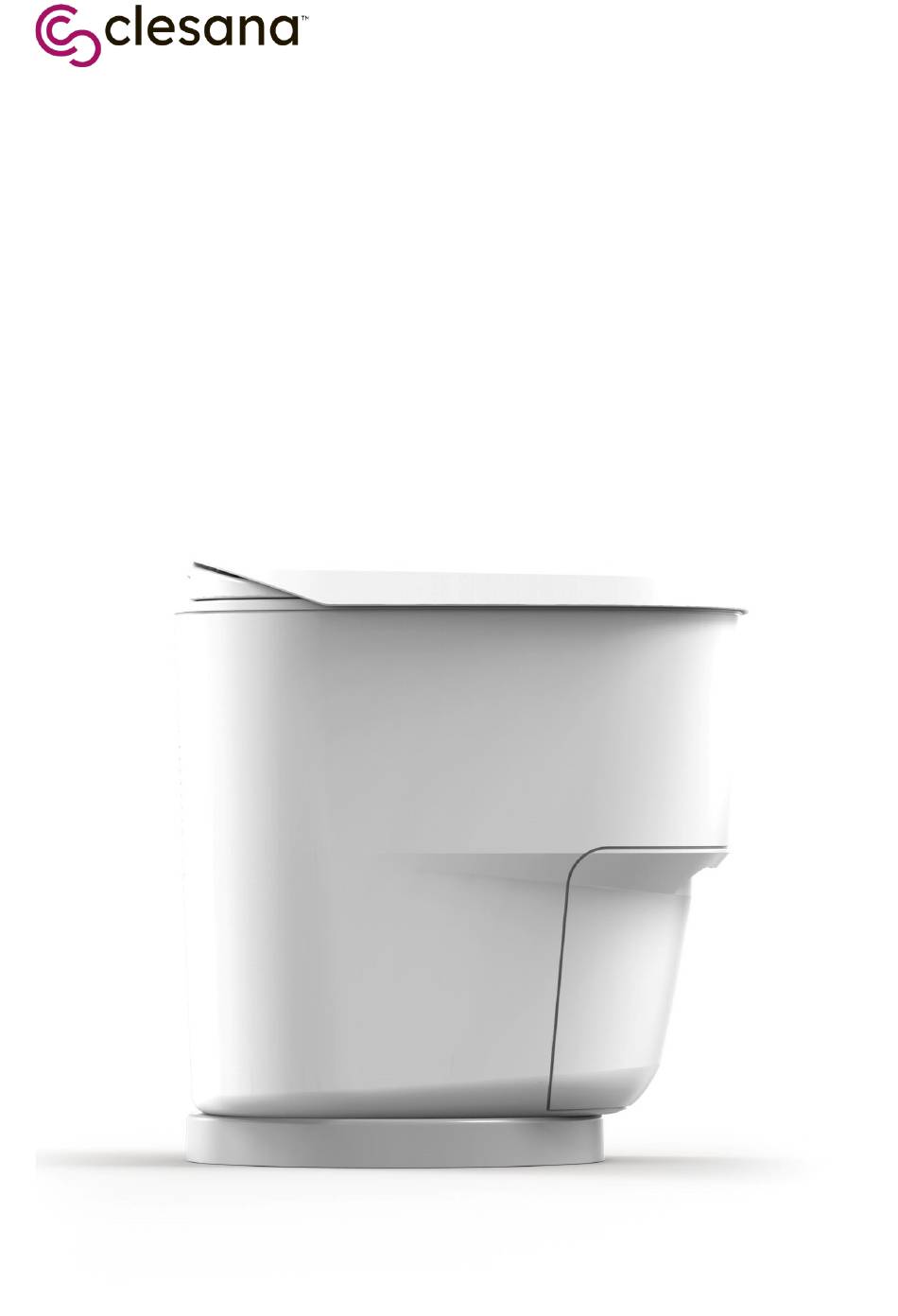

  • Seite 1 Bedienungsanleitung Clesana C1...
  • Seite 3 -EN 50498-2010 EMC Aftermarket Elektronische Ausrüstungen in Fahrzeugen Die betreffenden Produkte haben nicht störungsrelevante Funktionen gemäß der Kfz-EMV- Richtlinie 2004/104/EG Name : M. Erb Titel/Position : Geschäftsführender Direktor Ort & Datum der Ausgabe : Grabs, den 20 Dezember 2021 Unterschrift Konformitätserklärung der Serie C1, Dezember 2021...

  • Seite 4: Inhaltsverzeichnis

    Inhalt 1. Einleitung ......................................2. Hauptbestandteile ..................................3. Erklärung Bedienpanel ................................4. Vorbereitung der Toilette ..............................4.1. Einlegen des Folienliners ............................4.2. Vorbereitung Schublade (Optional) ......................5. Benutzung der Toilette ................................5.1. Allgemeine Hinweise ..............................I. Toiletten-Brille ................................II. Absorber zur Flüssigkeitsbindung ......................

  • Seite 5: Einleitung

    1. Einleitung Diese Kurzanleitung soll dem Benutzer einen Überblick über die Funktionen der Toilette geben und die Bedienung für einen korrekten Gebrauch aufzeigen. 2. Hauptbestandteile 1. Deckel/Brille 6. L-Adapter 2. Kassette 7. Round-Sockel 3. Folienraum 8. PTFE-Bänder 4. Anzeige / Display 9.

  • Seite 6: Erklärung Bedienpanel

    3. Erklärung Bedienpanel 1. Taste „Spülvorgang Klein“ → Beutelkette 2. Taste „Spülvorgang Groß“ → Beutelkette 3. Taste „Trennen“ → Einzelbeutel in Kombi mit 1 o. 2 4. Taste „Reset“ → Linerwechsel / Programmabbruch 5. Anzeige / Display → Restanzahl Beutel / Statusanzeige Im Display [5] werden die verbleibenden Portionen, Anzahl der möglichen „Spülvorgänge Groß“...
  • Seite 7 Die Toilette ist betriebsbereit. Es wird die zur Verfügung stehende Anzahl „Spülvorgänge Groß“ angezeigt. Ab einer Anzahl von „3“ leuchtet die Anzeige rot, um auf das baldige Ende des Folienliners aufmerksam zu machen. Bei der Anzeige “0“ ist das Ende erreicht. Die Toilette ist nicht betriebsbereit.

  • Seite 8: Vorbereitung Der Toilette

    Aus technischen Gründen wird immer ein geringer Rest Folie verbleiben. 4.1. Einlegen des Folienliners → Siehe Kapitel 12 – Anhang / Video: www.clesana.com/liner 4.2. Vorbereitung Schublade (Optional) Als zusätzliche Sicherheit und zum einfachen & Diskreten Entsorgung, kann ein Müllsack in der Schublade erwendet werden.

  • Seite 9: Benutzung Der Toilette

    Hand nach innen (1) und heben Sie diese mit beiden Händen ab (2). II. Absorber zur Flüssigkeitsbindung Zur Bindung von Flüssigkeiten (z.B. Urin) empfehlen wir die Verwendung der Clesana Super- absorber. Geben Sie einen Beutel vor oder nach dem Toilettengang in die „Folienschüssel“.

  • Seite 10: Benutzung Von Toilettenpapier

    III. Benutzung von Toilettenpapier Das Toilettenpapier darf sich vor dem Spülvorgang nicht über einem gewissen Niveau befinden, da sonst das Risiko undichter Beutel besteht. Bitte achten Sie darauf, dass sich das Toiletten- papier unterhalb des durch die Folie scheinenden weißen Kunststoffrings (rote Markierung) befindet.

  • Seite 11: Beutelkette

    I. Beutelkette Die Toilette ist so konzipiert, dass sich eine gewisse Anzahl an Beuteln in der Schublade an- sammeln lässt. Der Beutel wird nach dem Verschließen nach unten transportiert und in der Schublade aufgefangen. → Drücken Sie die gewünschte Taste („Klein“ [1] ODER „Groß“ [2]) oder Der Deckel ist vor dem „Spülvorgang“...

  • Seite 12: Trennen

    II. Trennen Mit dieser Funktion können Sie an beliebiger Stelle eine Trennung durchführen. → Drücken Sie die Taste „Trennen“ [3] gefolgt von der Taste „Spülen“ [1 ODER 2] innerhalb von 3 Sekunden, je nachdem welche Beutelgröße Sie wünschen. oder Warten Sie bis die Toilette wieder betriebsbereit ist und alle Tasten leuchten, bevor Sie einen neuen Vorgang starten! Bei dieser Variante werden Sie direkt nach dem Trennvorgang aufgefordert die Schublade zu leeren.

  • Seite 13: Programmabbruch

    III. Programmabbruch Mit dieser Funktion können Sie den Schweiß- oder Trennvorgang jederzeit abbrechen. Die Schweißbacken fahren nach dem Abbruch wieder unmittelbar in die Ausgangsstellung. Sollte vor dem Programmabbruch bereits Folie transportiert worden sein, so wird der Zähler auf dem Display [5] entsprechend angepasst. →...

  • Seite 14: Wartung Und Reinigung

    6. Wartung und Reinigung Da die Clesana C1ohne Wasser funktioniert und eine „Schüssel“ aus Kunststofffolie hat, die bei jeder Benutzung erneuert wird, ist nur eine geringe Wartung erforderlich. Wir empfehlen jedoch eine regelmäßige Reinigung der Brille, des Deckels, der Folienkammer und des Gestells.

  • Seite 15: Fehleranalyse

    8. Fehleranalyse Beschreibung Anzeige Ursache Behebung Display Die Toilette Ladestand der Batterie ist < 11 Volt Batterie aufladen lässt sich nicht bedienen Der Deckel ist geöffnet / nicht Deckel schließen, bzw. montieren montiert Die Schublade ist nicht eingeschoben Schublade schließen, bzw. entleeren (Schublade oder die Schublade muss geleert muss >...

  • Seite 16: Fehlercode

    9. Fehlercode Fehler Ursache Fehlerbehebung Die Toilette konnte sich nicht initialiseren Strom aus- und wider einschalten Der Toilettendeckel wurde während dem Prozess Deckel schliessen, der Prozess geht weiter geöfnet Die Schublade wurde während dem Prozess Schublade schliessen, der Prozess geht weiter geöffnet Die Batterie-Spannung ist zu tief Pfeiltaste drücken um zu quittieren.

  • Seite 17: Häufig Gestellte Fragen (Faq)

    Alle FAQ & Informationen finden Sie auf clesana.com 11. Gewährleistung Die C1-Toilette hat eine Gewährleistung von 2 Jahren ab dem Kaufdatum. Im Falle eines Prob- lems wenden Sie sich bitte direkt an dem Fachhändler den Sie die Clesana C1 besorgen haben. 17/22...

  • Seite 18: Anhang 1: Folienwechsel

    12. Anhang 1: Folienwechsel Drücken Sie die hintere Lasche mit einer Hand nach innen (1) und heben Sie die Deckeleinheit mit beiden Händen ab (2). Entnehmen Sie die Folienkassette aus der Toilette (3) Legen Sie den Folienliner über die Kassette, so dass die Pfeile nach unten zeigen Richten Sie die Folie auf der Kassette so aus, dass die Pfeile in der Mitte...

  • Seite 19: Anhang 2: Technische Daten

    13. Anhang 2: Technische Daten Eigenschaft Wert Einheit Höhe Breite Länge L-Adapter / Round-Sockel 516 / 461 Sitzhöhe Gewicht C1 mit L-Adapter / mit Round-Sockel 13.8 / 13.1 Versorgungsspannung (Nennspannung 12V) 10-15 Stromaufnahme (maximal) Leistungsaufnahme Standby ohne LED 0.36 Leistungsaufnahme (maximal) Energieverbrauch Trennvorgang 1.31* Energieverbrauch Schweißvorgang...

  • Seite 20: Kontakt

    14. Kontakt Clesana AG Werdenstrasse 72 CH-9472 Grabs T +41 81 533 20 15 Email: info@clesana.com 20/22...
  • Seite 22 clesana.com...
