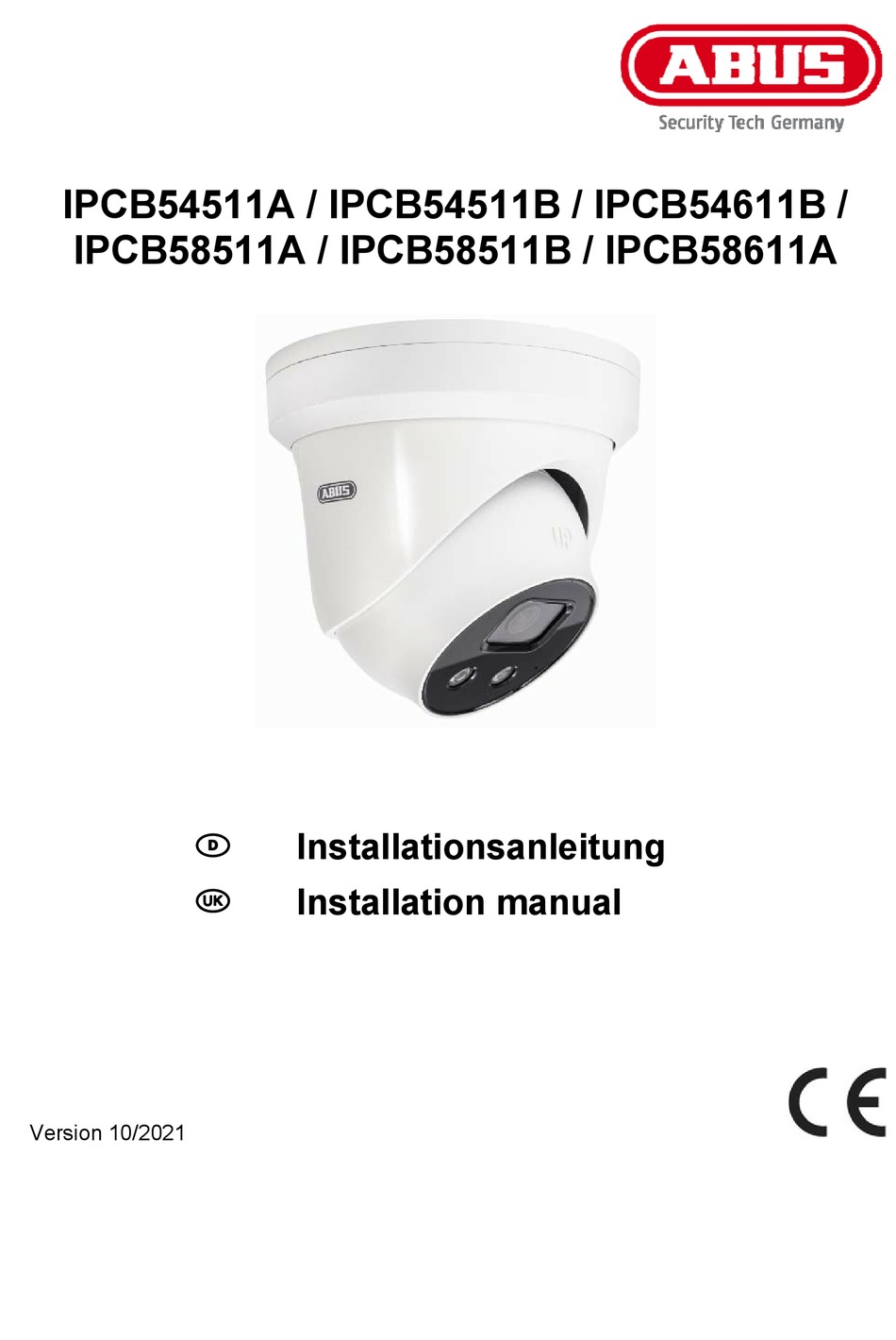

- Seite 1 IPCB54511A / IPCB54511B / IPCB54611B / IPCB58511A / IPCB58511B / IPCB58611A Installationsanleitung Installation manual Version 10/2021...
-
Seite 2: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! -
Seite 3: Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................6 SYMBOLERKLÄRUNG ......................6 ANSCHLÜSSE UND FUNKTIONEN ..................7 3.1 S ...................... 7 PANNUNGSVERSORGUNG 3.2 I ......................... 7 NSTALLATION 3.3 A ....................8 USRICHTUNG DER AMERA 3.4 W ) ..............8 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.5 SD-K ...................... -
Seite 6: Bestimmungsgemäße Verwendung
Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche. -
Seite 7: Anschlüsse Und Funktionen
3. Anschlüsse und Funktionen 3.1 Spannungsversorgung ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. 12 VDC, Hohlstecker, 5,5 x 2,1 mm 3.2 Installation 1: Abdeckring 2: Kamerakopf 3: Fixierkappe 4: Bodenplatte mit Fixierschraube Vorgehensweise: 1. -
Seite 8: Ausrichtung Der Kamera
Für die Kabelführung bohren Sie ein geeignetes Loch im mittleren Bereich der Bodenplatte in den Untergrund, oder verwenden Sie den optionalen Gehäuseausbruch an der Bodenplatte für eine seitliche Kabelführung (das Kabel muss in diesem Fall vor Installation der Bodenplatte seitlich verlegt werden). -
Seite 9: Sd-Karten Einschub
3.5 SD-Karten Einschub Zum Installieren der Micro-SD Karte ist zuvor die Abdeckung an der Seite des Kamerakopfes zu entfernen. Max. SD Kartengröße: 256 GByte Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann. 3.6 Verwendung des Steckerschutzes Der Steckerschutz dient zur Verbesserung des Schutzes vor Umwelteinflüssen wie Staub und Feuchtigkeit. -
Seite 10: Installation Mit Wandhalterung
3.7 Installation mit Wandhalterung Für die Installation steht die Wandhalterung TVAC32520 / TVAC32520X zur Verfügung (bitte ggf. Alternativmodell über die Produktsuche unter www.abus.com recherchieren). 3.8 Installation mit Installationsbox Für die Installation steht eine Installationsbox TVAC32500 / TVAC32500X zur Verfügung, um gegebenfalls Kabelverbindungen darin vorzunehmen (bitte ggf. -
Seite 11: Hinweis Zur Verwendung Der Integrierten Ir-Leds
3.9 Hinweis zur Verwendung der integrierten IR-LEDs Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. -
Seite 12: Wartung Und Reinigung
4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... - Seite 13 IPCB54511A / IPCB54511B / IPCB54611B / IPCB58511A / IPCB58511B / IPCB58611A Installation manual Version 10/2021 English translation of the original German user manual. Retain for future reference.
- Seite 14 Introduction Dear Customer, Thank you for purchasing this product. This device complies with the requirements of the following EU directives: the EMC Directive (2014/30/EU) and the RoHS Directive (2011/65/EU). In order to maintain this status and to ensure safe operation, you as the user must observe these operating instructions! Before using the product, read through the entire operating manual and observe all operating and safety instructions!
- Seite 15 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
-
Seite 16: Important Safety Information
Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information. - Seite 17 Contents INTENDED USE ........................18 EXPLANATION OF SYMBOLS ................... 18 CONNECTIONS AND FUNCTIONS ..................19 3.1 P ........................19 OWER SUPPLY 3.2 I ........................19 NSTALLATION 3.3 A ......................20 LIGNMENT OF CAMERA 3.4 R ....................20 ESET TO FACTORY DEFAULT 3.5 SD-C ........................
-
Seite 18: Intended Use
You can download a PDF version of the user manuals in your language at www.abus.com via the product search. -
Seite 19: Connections And Functions
3. Connections and functions 3.1 Power supply ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. 12 VDC, round plug, 5,5 x 2,1 mm 3.2 Installation 1: Cover ring 2: Camera Head 3: Fixing cap 4: Base plate with fixing screw... -
Seite 20: Alignment Of Camera
4. For cable routing, drill a suitable hole in the middle of the floor panel in the ground, or use the optional box hole on the floor panel for side cable routing (in this case, the cable must be routed sideways before installing the floor panel). -
Seite 21: Sd-Card Slot
3.5 SD-Card slot To install the micro SD card, first remove the cover on the side of the camera head. Max. SD card size: 256 GB After installing the Micro-SD card, the card must be formatted before it can be used. 3.6 Usage of Connector cover The plug protection serves to improve the protection against environmental influences such as dust and moisture. -
Seite 22: Installation On Wall Mount
3.7 Installation on Wall mount The wall mount TVAC32500 / TVAC32500X is available for the installation (please investigate alternative model via the product search under www.abus.com). 3.8 Installation on junction box An installation box TVAC32500 / TVAC32500X is available for installation, in order to make cable connections if necessary (please research alternative model using the product search at www.abus.com). -
Seite 23: Notes For Usages Of Integrated Ir Leds
3.9 Notes for usages of integrated IR LEDs The IR range is heavily dependent on the ambient conditions. If the surroundings in the camera's field of view are poorly reflective, or if there is no object within the maximum illumination range, the brightness of the video image may be too low at night. This results in poor usability of the video image. -
Seite 24: Maintenance And Cleaning
4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
