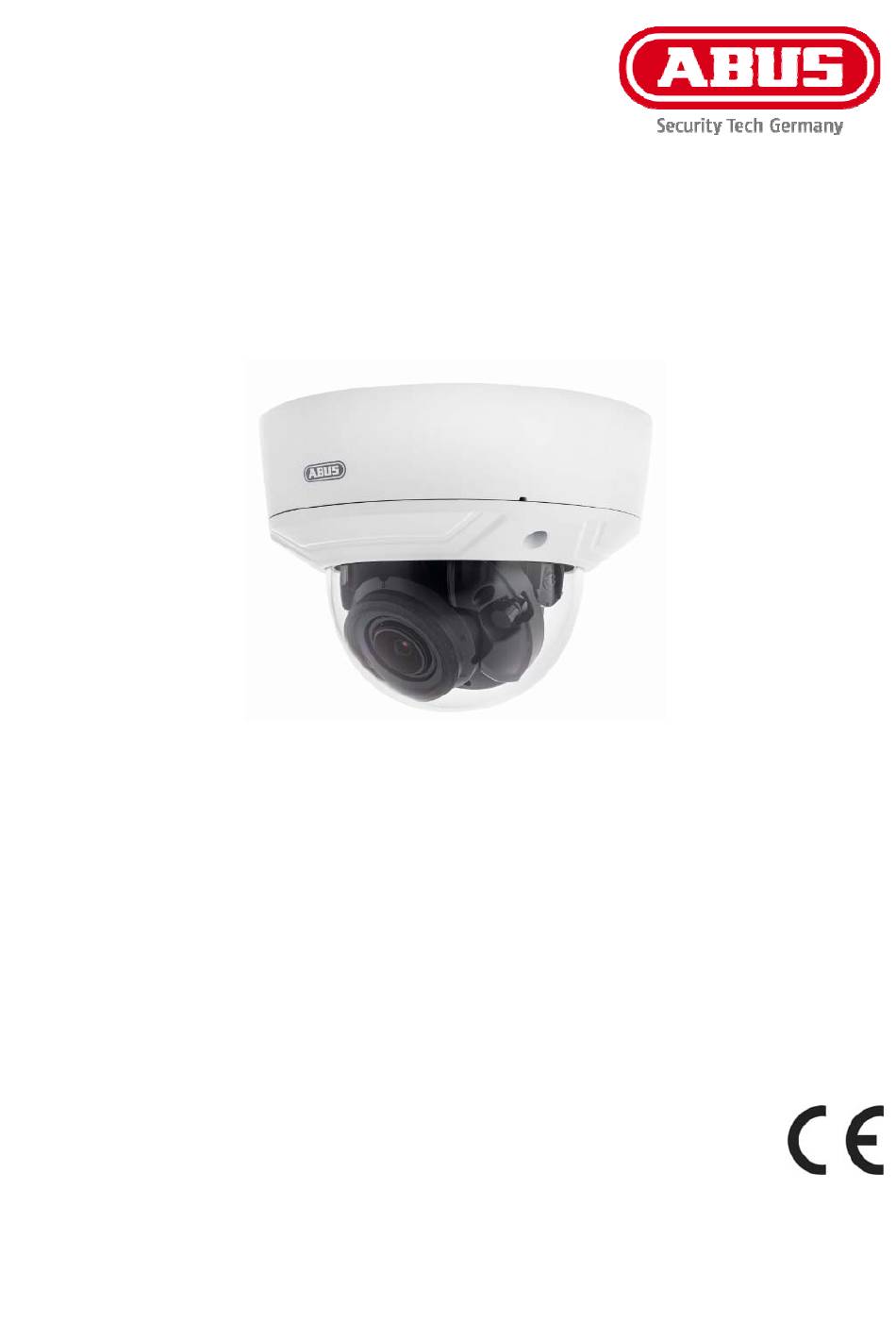

- Seite 1 IPCB74521 / IPCB78521 Installationsanleitung Version V1.1 (04/2023) Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 2: Einführung
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 ANSCHLÜSSE UND FUNKTIONEN ..................6 3.1 A .......................... 6 NSCHLÜSSE 3.2 W ) ..............6 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.3 SD-K ......................7 ARTEN INSCHUB 3.4 Z ..................... 7 OKUSEINSTELLUNG 3.5 S .................. -
Seite 5: Bestimmungsgemäße Verwendung
Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche. -
Seite 6: Anschlüsse Und Funktionen
3. Anschlüsse und Funktionen 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Netzwerkanschluss (RJ45, 802.3af) Spannungsanschluss, 12 VDC, Polarität ist zu beachten „ALARM“ (Schalteingang, Schaltausgang) „AUDIO“ (Audioeingang, Audioausgang) 3.2 Wiederherstellen der Einstellungen (Reset) 1. -
Seite 7: Sd-Karten Einschub
3.3 SD-Karten Einschub Zum Installieren der Micro-SD Karte ist zuvor die Kuppel der Kamera zu entfernen. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul. Max. SD Kartengröße: 256 GByte Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann. -
Seite 8: Schalteingang / Schaltausgang
3.5 Schalteingang / Schaltausgang Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. Bezeichnung Anschlusshinweise Schalteingang „IN“ Brücke zwischen „IN“ und „G“ „G“ (GND) Schaltausgang „OUT“ 12 V DC / 24 V AC, max. 500 mA „G“... -
Seite 9: Installation Der Kamera
3.8 Installation der Kamera Falls die Kamera direkt an Decke oder Wand installiert werden soll, so kann dies direkt oder unter Verwendung der mitgelieferten Adapterplatte erfolgen. Die Adapterplatte ermöglicht vorbereitende Arbeiten vor tatsächlicher Installation bzw. ein einfacheres Entfernen der Dome- Kamera bei Bedarf. -
Seite 10: Installation Der Kamera Am Wandarm
3.9 Installation der Kamera am Wandarm Bei der Installation der Dome-Kamera am Wandarm muss die mitgelieferte Adapterplatte wie im Bild beschrieben verwendet werden. Die Adapaterplatte wird zunächst am Wandarm befestigt. Dies erfolgt über die mitgelieferten Schrauben im Wandarm. Anschließend wir die Verkabelung durch den Wandarm vorgenommen. -
Seite 11: Wartung Und Reinigung
4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ... - Seite 12 IPCB74521 / IPCB78521 Installation manual Version V1.1 (04/2023) English translation of the original German user manual. Retain for future reference.
- Seite 13 This user manual has been produced with the greatest of care. Should you discover any missing information or inaccuracies, please let us know about them. ABUS Security-Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
-
Seite 14: Important Safety Information
Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information. - Seite 15 Contents INTENDED USE ........................14 EXPLANATION OF SYMBOLS ................... 14 CONNECTIONS AND FUNCTIONS ..................15 3.1 C ........................15 ONNECTIONS 3.2 C ) ................15 ALL FACTORY DEFAULT SETTINGS ESET 3.3 SD ........................16 CARD SLOT 3.4 Z ....................16 OOM AND FOCUS SETTING 3.5 S ....................
-
Seite 16: Intended Use
You can download a PDF version of the user manuals in your language at www.abus.com via the product search. -
Seite 17: Connections And Functions
3. Connections and functions 3.1 Connections ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. Network connector (RJ45, PoE 802.3af) Power connector, 12 V DC, ensure that the polarity is correct “ALARM”... -
Seite 18: Sd Card Slot
3.3 SD card slot To install the Micro SD card the cover and the dome bubble need to be removed first. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul Max. SD card size: 256 GByte Before usage of micro SD card the card must be formatted. 3.4 Zoom and focus setting Zoom and focus are controlled remotely over web interface of the camera. -
Seite 19: Switching Input/Output
3.5 Switching input/output The maximum load values must be observed, otherwise, the camera may be irreparably damaged. Description Connection information Switching input „IN“ Bridge between „IN“ and „G “ „G“ (GND) Switching output „OUT“ 12 V DC / 24 V AC, max. 500 mA „G“... -
Seite 20: Installation Of The Camera
3.8 Installation of the camera If the camera is to be installed directly on the ceiling or wall, this can be done directly or using the supplied adapter plate. The adapter plate allows preparatory work before actual installation or easier removal of the dome camera if necessary. -
Seite 21: Installation Of The Camera On Wall Mount
3.9 Installation of the camera on wall mount When installing the dome camera on the wall bracket, the supplied adapter plate must be used as described in the picture. The adapter plate is first attached to the wall bracket. This is done using the supplied screws in the wall bracket. -
Seite 22: Maintenance And Cleaning
4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
