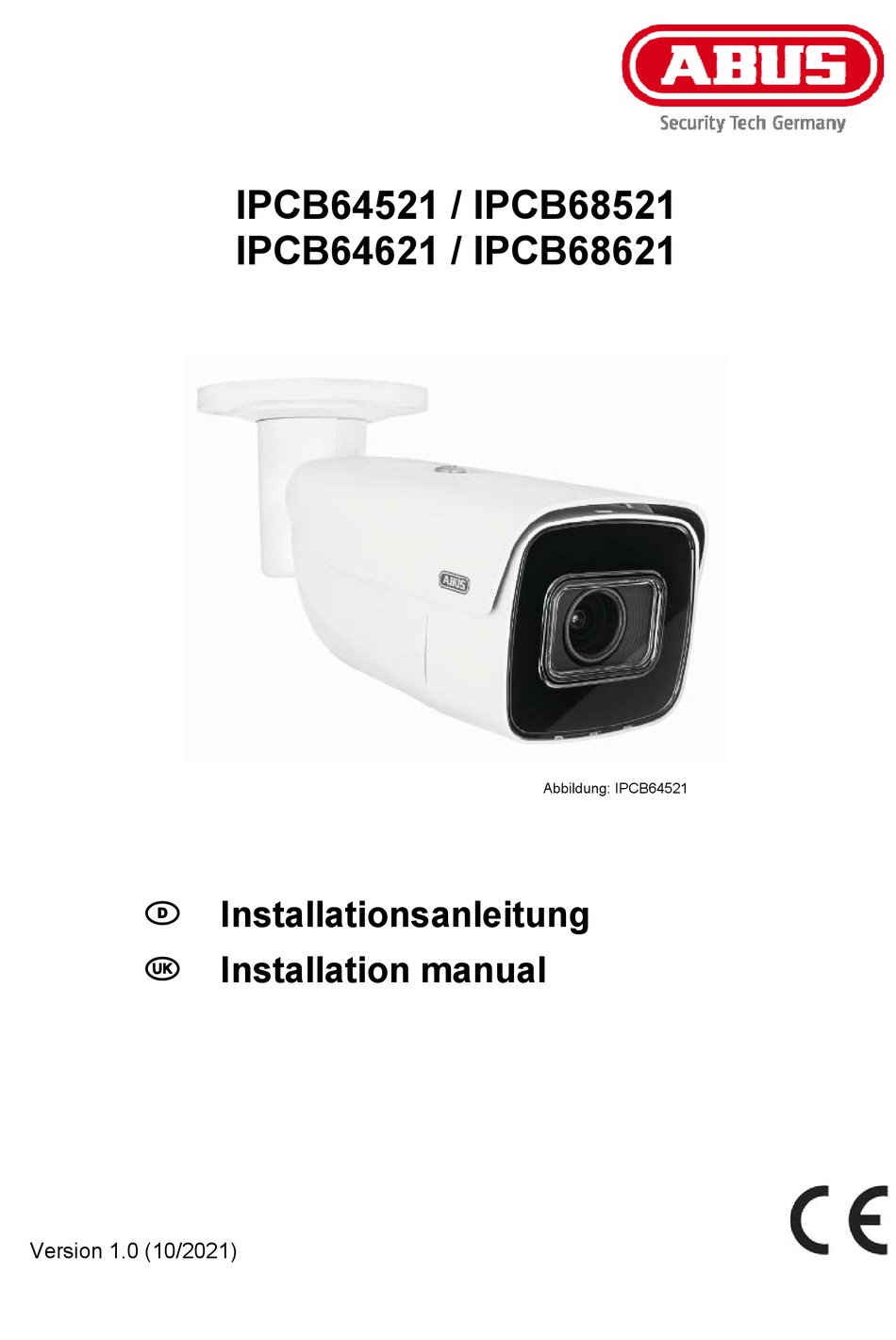

  • Seite 1 IPCB64521 / IPCB68521 IPCB64621 / IPCB68621 Abbildung: IPCB64521 Installationsanleitung Installation manual Version 1.0 (10/2021)
  • Seite 2: Einführung

    Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit. Die ABUS Security Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.
  • Seite 3: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis BESTIMMUNGSGEMÄßE VERWENDUNG ................5 SYMBOLERKLÄRUNG ......................5 HARDWAREBESCHREIBUNG ..................... 6 3.1 A .......................... 6 NSCHLÜSSE 3.2 G ......................6 EHÄUSEÜBERSICHT 3.3 W ) ..............7 IEDERHERSTELLEN DER INSTELLUNGEN ESET 3.4 SD-K ......................7 ARTEN INSCHUB 3.5 S ..................8 CHALTEINGANG CHALTAUSGANG 3.6 A...
  • Seite 5: Bestimmungsgemäße Verwendung

    Diese Bedienungsanleitung beschreibt die Hardware- Funktionen der Kamera. Für Informationen zur Software- Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes. Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.
  • Seite 6: Hardwarebeschreibung

    3. Hardwarebeschreibung 3.1 Anschlüsse ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Netzwerkanschluss (RJ45, 802.3at) Spannungsanschluss, 12 VDC, Polarität ist zu beachten „ALARM“ (Schalteingang, Schaltausgang) „AUDIO“ (Audioeingang, Audioausgang) 3.2 Gehäuseübersicht IR LEDs Objektiv Kameragehäuse...
  • Seite 7: Wiederherstellen Der Einstellungen (Reset)

    3.3 Wiederherstellen der Einstellungen (Reset) Zum Bedienen der Reset Taste ist zuvor die Abdeckung an der Unterseite der Kamera zu entfernen. 1. Machen Sie die Kamera spannungslos. 2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt. 3.
  • Seite 8: Schalteingang / Schaltausgang

    3.5 Schalteingang / Schaltausgang Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden. Bezeichnung Anschlusshinweise Schalteingang „IN“ Brücke zwischen „IN“ und „G“ „G“ (GND) Schaltausgang „OUT“ 12 V DC / 24 V AC, max. 500 mA „G“...
  • Seite 9: Hinweis Zur Verwendung Der Integrierten Ir-Leds

    3.7 Hinweis zur Verwendung der integrierten IR-LEDs Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein.
  • Seite 10: Wartung Und Reinigung

    4. Wartung und Reinigung 4.1 Funktionstest Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
  • Seite 11 IPCB64521 / IPCB68521 IPCB64621 / IPCB68621 Image: IPCB64521 Installation manual Version 1.0 (10/2021)
  • Seite 12 ABUS Security Center GmbH & Co. KG does not accept any liability for technical and typographical errors, and reserves the right to make changes to the product and user manuals at any time and without prior warning.
  • Seite 13: Important Safety Information

    Important safety information All guarantee claims are invalid in the event of damage caused by non-compliance with this user manual. We cannot be held liable for resulting damage. We cannot be held liable for material or personal damage caused by improper operation or non-compliance with the safety information.
  • Seite 14 Contents INTENDED USE ........................15 EXPLANATION OF SYMBOLS ................... 15 CONNECTIONS AND FUNCTIONS ..................16 3.1 C ........................16 ONNECTIONS 3.2 H ......................16 OUSING OVERVIEW 3.3 R ................17 ESET OF FACTORY DEFAULT SETTINGS 3.3 SD ........................17 CARD SLOT 3.5 S ....................
  • Seite 15: Intended Use

    You can download a PDF version of the user manuals in your language at www.abus.com via the product search.
  • Seite 16: Connections And Functions

    3. Connections and functions 3.1 Connections ATTENTION! Before you begin the installation, make sure that the supply voltage and the nominal voltage of the camera match. Network connector (RJ45, 802.3at) Power connector, 12 V DC, ensure that the polarity is correct “ALARM”...
  • Seite 17: Reset Of Factory Default Settings

    3.3 Reset of factory default settings To operate the reset button please remove the bottom cover on the downside of the camera. 1. Please disconnect the camera form power connection. 2. Press the "Reset" button on the camera and keep it pressed. 3.
  • Seite 18: Switching Input/Output

    3.5 Switching input/output The maximum load values must be observed, otherwise, the camera may be irreparably damaged. Description Connection information Switching input „IN“ Bridge between „IN“ and „G “ „G“ (GND) Switching output „OUT“ 12 V DC / 24 V AC, max. 500 mA „G“...
  • Seite 19: Notes To The Usage Of Internal Ir Leds

    3.7 Notes to the usage of internal IR LEDs The IR range is strongly dependent on the environmental conditions. If the area in the camera's field of view reflects poorly or if there are no objects within the max. illumination range, the brightness of the video image at night may be too low. This will result in poor usability of the video image.
  • Seite 20: Maintenance And Cleaning

    4. Maintenance and cleaning 4.1 Function test Regularly check the technical safety of the product, e.g. check the housing for damage. If it appears to no longer be possible to operate the product safely, stop using it and secure it to prevent unintentional use.
