Montage

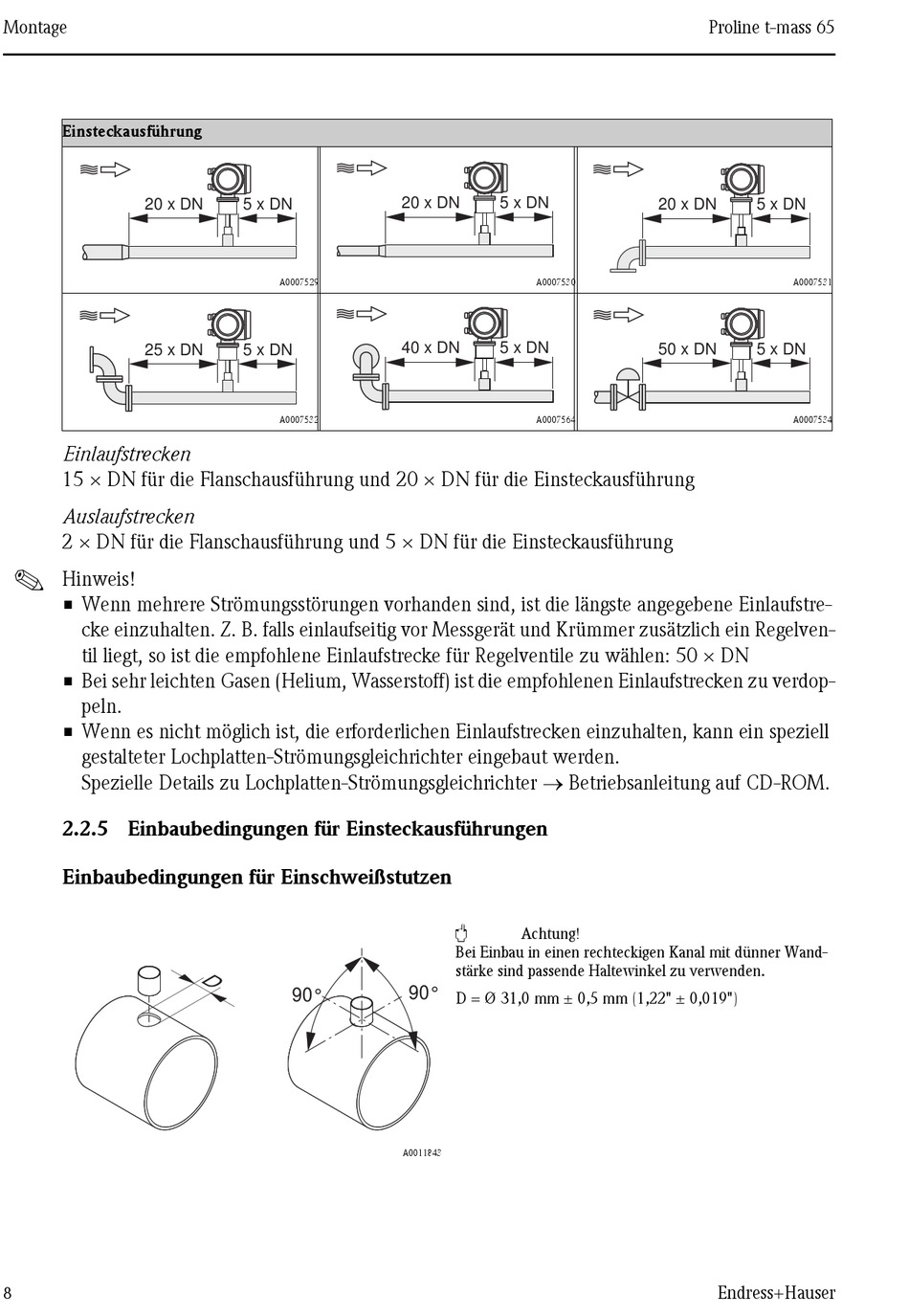

Einsteckausführung
20 x DN
25 x DN
Einlaufstrecken
15 × DN für die Flanschausführung und 20 × DN für die Einsteckausführung
Auslaufstrecken
2 × DN für die Flanschausführung und 5 × DN für die Einsteckausführung
!
Hinweis!
• Wenn mehrere Strömungsstörungen vorhanden sind, ist die längste angegebene Einlaufstre-
cke einzuhalten. Z. B. falls einlaufseitig vor Messgerät und Krümmer zusätzlich ein Regelven-
til liegt, so ist die empfohlene Einlaufstrecke für Regelventile zu wählen: 50 × DN
• Bei sehr leichten Gasen (Helium, Wasserstoff) ist die empfohlenen Einlaufstrecken zu verdop-
peln.
• Wenn es nicht möglich ist, die erforderlichen Einlaufstrecken einzuhalten, kann ein speziell
gestalteter Lochplatten-Strömungsgleichrichter eingebaut werden.
Spezielle Details zu Lochplatten-Strömungsgleichrichter → Betriebsanleitung auf CD-ROM.
2.2.5 Einbaubedingungen für Einsteckausführungen
Einbaubedingungen für Einschweißstutzen
8
20 x DN
5 x DN
A0007529
40 x DN
5 x DN
A0007532
90°
90°
A0011843
5 x DN
A0007530
5 x DN
A0007564
"
Achtung!
Bei Einbau in einen rechteckigen Kanal mit dünner Wand-
stärke sind passende Haltewinkel zu verwenden.
D = Ø 31,0 mm ± 0,5 mm (1,22" ± 0,019")
Proline t-mass 65
20 x DN
5 x DN
A0007531
50 x DN
5 x DN
A0007534
