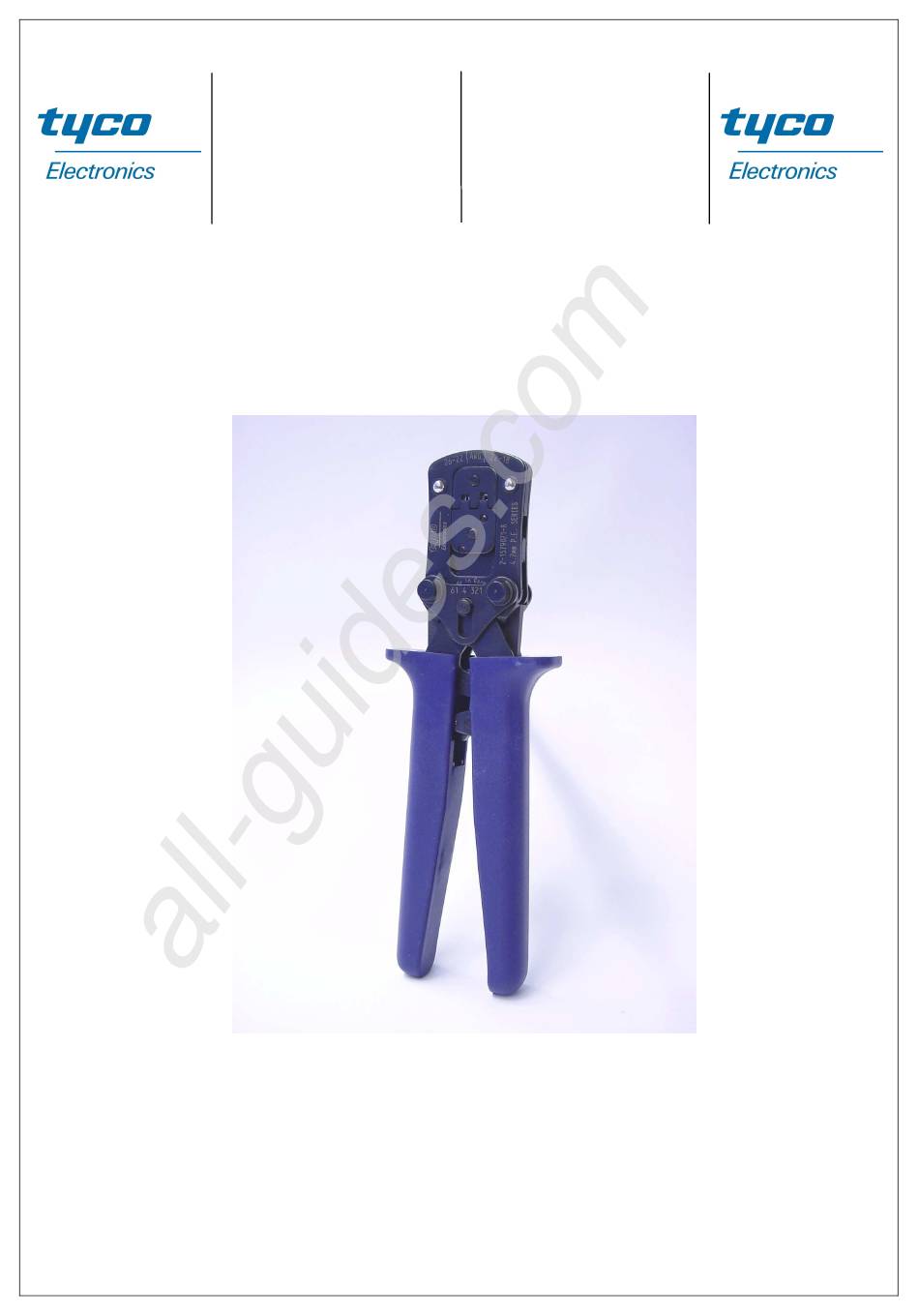

Bedienungsanleitung
Handzange Mini CERTI-LOK
2-1579021-8 (4.2 PE Crimpkopf)
2-1579005-1 (kurzer Griff)
2-1579005-2 (langer Griff)
Seite / Page 1 of 11
Instruction sheet
Hand pliers Mini CERTI-LOK
2-1579021-8 (4.2 PE crimp head)
2-1579005-1 (short handle)
2-1579005-2 (long handle)
411-18339
03.06.2005, MD, Rev. A
ECOC: EGC0 ; LOC: AI
Inhaltsverzeichnis
Verwandte Anleitungen für Tyco Electronics Mini CERTI-LOK
Inhaltszusammenfassung für Tyco Electronics Mini CERTI-LOK
- Seite 1 All manuals and user guides at all-guides.com Instruction sheet Bedienungsanleitung Hand pliers Mini CERTI-LOK Handzange Mini CERTI-LOK 2-1579021-8 (4.2 PE crimp head) 2-1579021-8 (4.2 PE Crimpkopf) 2-1579005-1 (short handle) 2-1579005-1 (kurzer Griff) 2-1579005-2 (long handle) 2-1579005-2 (langer Griff) 411-18339 03.06.2005, MD, Rev. A Seite / Page 1 of 11 ECOC: EGC0 ;...
-
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A Inhaltsverzeichnis Table of contents Umgang mit der Betriebsanleitung ..3 Using the operating manual ....3 Grundlegende Sicherheitshinweise ...3 Basic safety instructions....3 2.1 Zuständigkeit ........3 2.1 Responsibilities........3... -
Seite 3: Umgang Mit Der Betriebsanleitung
Die Firma Tyco Electronics lehnt jede Haftung für Tyco Electronics decline to accept any liability for damages that are incurred due to the fact that the... -
Seite 4: Hinweise Zum Warten Und
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A safety regulations and considering any possible eingerichtet und betrieben werden. dangers. Before commissioning the tool, it is always Vor jeder Inbetriebnahme ist zu prüfen, ob alle... -
Seite 5: Verwendungszweck
411-18339 Rev.A 411-18339 Rev.A Verwendungszweck Intended use The hand pliers Mini CERTI-LOK are used to Mit der Mini CERTI-LOK Handzange lassen sich Crimpverbindungen zwischen 4,2mm PE-Kontakten produce crimp connections between 4,2mm PE- und Einzelleitungen herstellen. contacts and single-conductors. Die in Tabelle 1 aufgeführten Kontakte der Fa. Tyco The Tyco Electronics contacts listed in table 1 may Electronics können mit der Handzange verarbeitet... -
Seite 6: Beschreibung
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A Beschreibung Description Abbildung 1 Figure 1 Abbildung 2 Figure 2 Seite / Page 6 of 11 ECOC: EGC0 ; LOC: AI... -
Seite 7: Installation
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A 1 Crimp head 4,2mm PE 1 Crimpkopf 4,2mm PE 2-1579021-8 2 Locking pins 2 Verriegelungsstifte 3 Griff, kurz 2-1579005-1 (Griff, lang 2-1579005-2) -
Seite 8: Einlegen Der Kontakte
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A 3. Die Handzange ist nun einsatzbereit! 3. The hand tool is now ready for action! Einlegen der Kontakte Inserting the contacts 1. Um die Kontakte einlegen zu können, muss die 1. - Seite 9 All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A wird Kontaktaufnahme wieder 3. Now the holder is swivelled back, considering that the hand tool must be opened beforehand (see zurückgeschwenkt, wobei darauf zu achten ist, dass die Handzange vorher komplett zu öffnen ist...
-
Seite 10: Bedienen
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A Bedienen Operation 1. Der Handgriff der Zange wird zuerst nur leicht 1. At first the handle needs to be closed slightly until geschlossen bis der Kontakt in der Einlaufschräge... -
Seite 11: Wartung Und Instandhaltung
All manuals and user guides at all-guides.com Handzange Mini CERTI-LOK Hand pliers Mini CERTI-LOK 411-18339 Rev.A 411-18339 Rev.A 3. Zum Schluss wird der Handgriff wieder geöffnet, 3. In the end the handle is opened, the contact holder is swivelled slightly out to the front and the...
