Montage
22

Wandmontage

WARNUNG
Falsche Montage des Messaufnehmers
Verletzungsgefahr durch Messrohrbruch
‣
Messaufnehmer darf nicht frei hängend in eine Rohrleitung eingebaut werden
‣
Messaufnehmer mit Hilfe der Grundplatte direkt auf dem Boden, an der Wand oder an
der Decke montieren.
‣
Messaufnehmer auf eine fest montierte Unterlage (z.B. Winkel) abstützen.

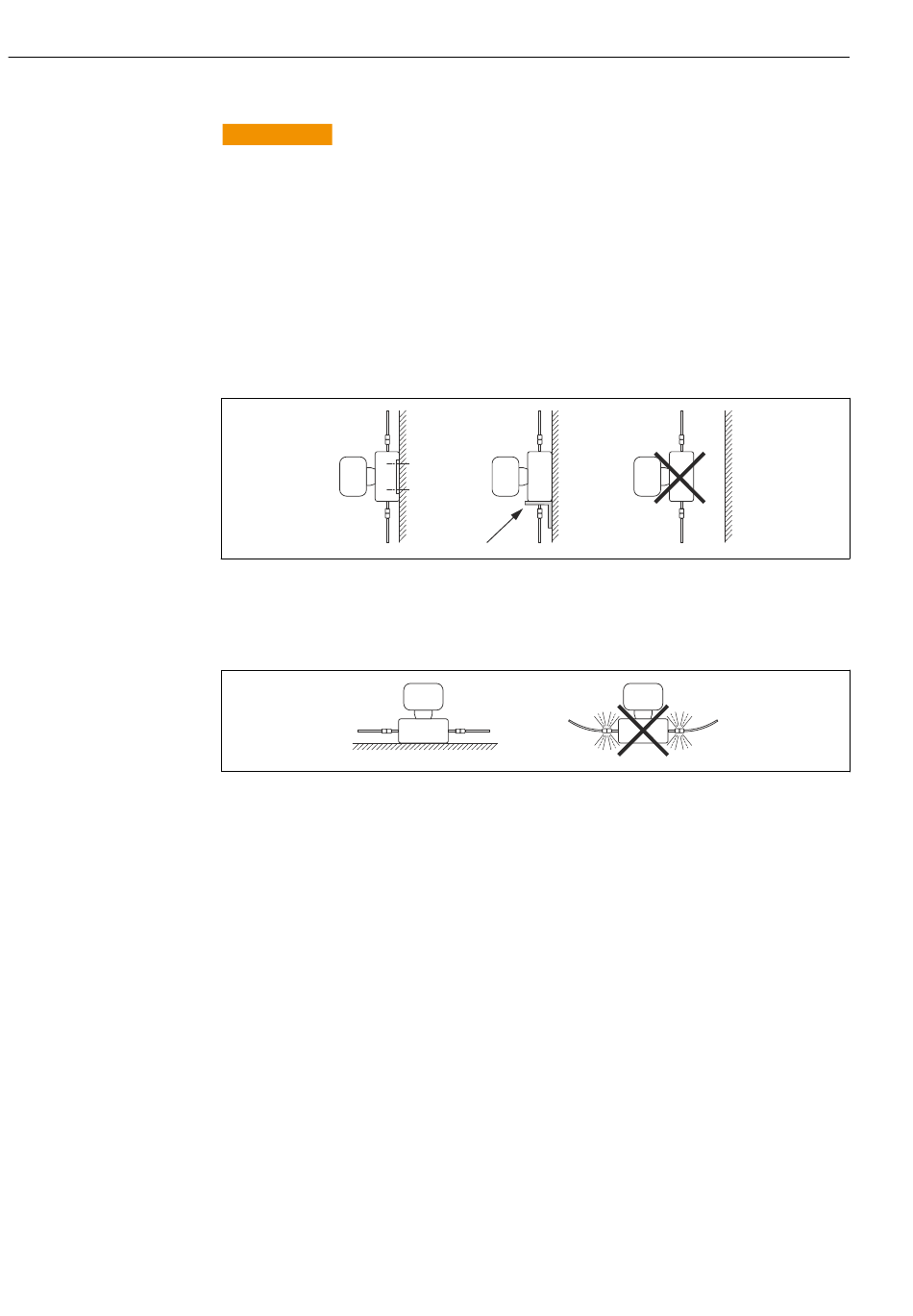

Für den Einbau werden nachfolgende Monatagevarianten empfohlen.
Vertikal
• Mit Hilfe der Grundplatte direkt an eine Wand oder,
• Messgerät abgestützt auf einen an die Wand montierten Winkel
Horizontal
Messgerät auf einer festen Unterlage stehend
Montageplatte
Zum Anbringen oder Stellen auf eine plane Fläche kann die universelle Montageplatte ver-
wendet werden (Bestellmerkmal "Zubehör", Option PA).
