Box 1
13.

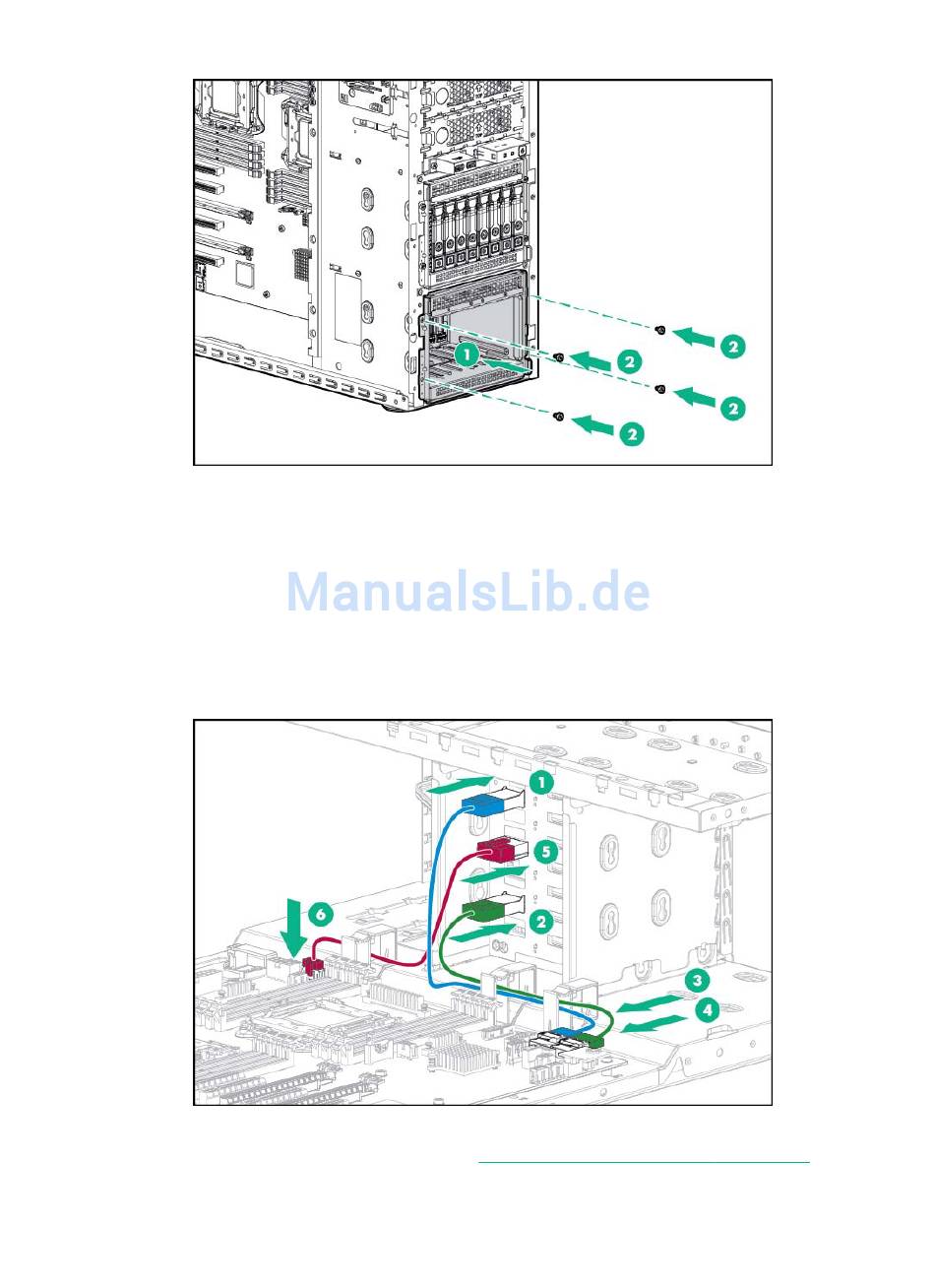

Schließen Sie die Laufwerkskäfigkabel für einen in Box 2 installierten SFF-Laufwerkskäfig mit
acht Einschüben an:
a.
Schließen Sie die Mini-SAS-Kabel an die Laufwerkskäfig-Backplane an.
b.
Verlegen Sie die Mini-SAS-Kabel durch den Kabelclip, und schließen Sie dann die anderen
Enden der Mini-SAS-Kabel an die Anschlüsse an der Systemplatine an.
c.
Schließen Sie das Netzkabel an die Laufwerks-Backplane an.
d.
Verlegen Sie das Netzkabel durch den Kabelclip, und schließen Sie dann das andere Ende
des Netzkabels an den Anschluss an der Systemplatine an.
14.
Wenn zwei SFF-Hot-Plug-Laufwerkskäfige mit jeweils acht Einschüben eingebaut werden, muss
der Speichercontroller installiert werden
DEWW
(Optionaler Speichercontroller auf Seite
Optionaler SFF-Hot-Plug-Laufwerkskäfig mit acht Einschüben
57).
79
