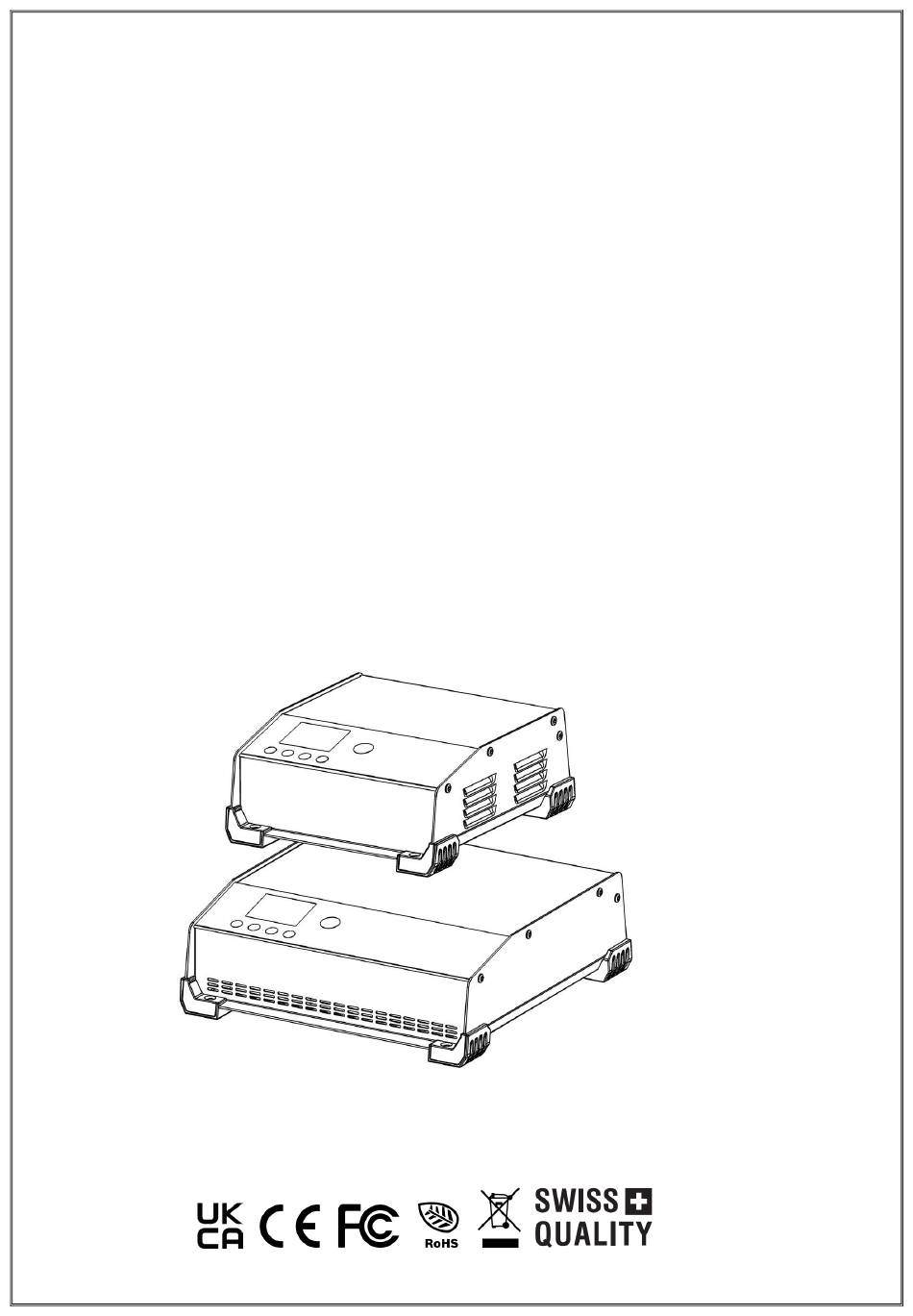

- Seite 1 FLASH SERIES Battery Charger / Battery Support User Manual SF35 (12/24V) SF150 (12V)
- Seite 16 FLASH SERIE Ladegerät / Battery Support Bedienungsanleitung SF150 (12V) SF35 (12/24V)
-
Seite 17: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN PRODUCT OVERVIEW: ALLGEMEINE INFORMATIONEN PRODUKTÜBERSICHT: Diese Serie von Flashladegeräten ist für den industriellen Einsatz in modernen Werkstattumgebungen konzipiert. Sie können für eine Reihe von Anwendungen verwendet werden, z. B. Batterie Ladung und Erhaltung, Diagnose und Stromversorgung, Unterstützung von Showroom-Batterien und Batterietests. Sie sind mit verschiedenem Blei / Säure- Chemikalien sowie neuen LiFePo4-Lithiumbatterien kompatibel. -
Seite 18: Wichtige Sicherheitsanweisungen
MERKMAL: AC-Eingangsbuchse Haupt-Ein / Aus-Schalter USB-Firmware-Update-Port DC-Ausgangsbuchsen Menü-Navigationstasten TFT-Anzeige Fig-1 WICHTIGE SICHERHEITSANWEISUNGEN: BEWAHREN SIE DIESE ANWEISUNGEN AUF. DIESES HANDBUCH ENTHÄLT WICHTIGE SICHERHEITS- UND BETRIEBSANLEITUNG. BEWAHREN SIE ES ZU JEDER ZEIT MIT ODER IN DER NÄHE DES LADEGERÄTS AUF. 1 WARNUNG –... - Seite 19 1.7 Um das Risiko einer Batterieexplosion zu verringern, befolgen Sie diese und die Anweisungen des Batterieherstellers und / oder des Herstellers von Geräten, die Sie verwenden möchten oder in der Nähe haben. Überprüfen Sie alle Warnhinweise. 1.8 Setzen Sie das Ladegerät nicht zu Regen, Schnee oder Flüssigkeiten. Tauchen Sie niemals in Wasser, verbrennen oder werfen Sie es nicht in den Hausmüll.
-
Seite 20: Vorbereitung Zum Laden
1.22 Bewahren Sie die Klemmen nach jedem Gebrauch immer richtig auf. 1.23 - Batteriesäure und Gase können gefährlich sein. Berühren oder atmen Sie sie niemals ein. Seien Sie vorsichtig, wenn Sie in Motorschächten arbeiten. Bewegliche Teile können Verletzungen verursachen. Starten oder laden Sie niemals eine gefrorene (sehr kalte) Batterie auf. - Seite 21 4.4 Bestimmen Sie, welcher Batteriepol am Gehäuse geerdet ist. Schließen Sie bei negativ geerdeten Fahrzeugen zuerst die POSITIVE-Klemme an den nicht geerdeten POSITIVE-Anschluss (POS., P, +) der Batterie an. Schließen Sie dann die NEGATIVE Klemme von der Batterie entfernt an das Fahrgestell oder den Motorblock des Fahrzeugs an. 4.5 Schließen Sie das Ladegerät nur an die Batterieklemmen oder den Minuspol an.
- Seite 22 HAUPT-SCHNITTSTELLENMODUS Das Gerät bietet 5 Hauptschnittstellen mit den folgenden Modi: EINSTELLUNGSMODUS LADEMODUS SHOWROOM MODUS DIAGNOSTIC MODUS TEST MODUS Drücken Sie um das Hauptmenü aufzurufen oder zum vorherigen Menü zurückzukehren. Drücken Sie um zwischen den verschiedenen Modus und Einstellungen zu wechseln. SETTINGS: Operation: Schritt 1: Drücken Sie...
-
Seite 23: Einstellung Der Kabelkalibrierung
Schritt3: Drücken Sie um die Einstellung AUTO - DETECT zu bestätigen. Einstellungen angezeigt: EIN / AUS LADEN; SHOWROOM EIN / AUS Wenn AUTO-DETECT eingeschaltet ist, Das Ladegerät startet nach einem Stromausfall automatisch den Lade- oder SHOWROOM-Modus neu. Bitte beachten Sie den in den Abschnitten 4. und 6 eingeführten LADEMODUS oder SHOWROOM-MODUS. -
Seite 24: Geräteinformation
Schritt4: Drücken Sie den Start / Stopp-Taste. Das Gerät aktualisiert automatisch die Firmware-Version. Schritt5: Drücken Sie nach Abschluss des Firmware-Updates eine beliebige Taste, um das Ladegerät mit der aktualisierten Software neu zu starten. GERÄTEINFORMATION Operation: Drücken Sie die Geräteinformationsanzeige ein: Anzeige: Firmware-Version, TFT-Firmware-Version, Produktbewertung usw. - Seite 25 Fig -2 5- Stufen für LiFePO4-Lithiumbatterien Soft-Start → Bulk Ladung →Absorption (CV1+CV2) →Aufladen→ 21 Tag reset period Fig-3 4.2 Ladungsprozess Entsulfatierung: In diesem Stadium werden steigende Spannung und hohe Stromimpulse an die Batterie angelegt, um sulfatierte Batterien zu erholen. Kontrollen des Sulfatierung: 25% vom Bulk Strom geliefert. Soft start: In dieser Phase wird die Batterie mit steigender Spannung und maximal 50% des Massenstroms beaufschlagt, um den Ladevorgang zu beginnen Bulk Ladung:...
- Seite 26 Absorptionsstufenspannungen für jede Batterie-Chemie: GEL Batterie 14.1V AGM Batterie 14.4V EFB Batterie 14.5V Flooded Batterie 14.7V LiFePO4 Absorption CV1 =14.0V Batterie Absorption CV2 =14.4V x2 für 24V modus (nur F35 ) Analyse- 2: In dieser Phase testet das Ladegerät den Akku erneut, um fehlerhafte Zellen und hohe Sulfatierungsgrade zu erkennen (nur bei Blei-Säure-Akkus).
-
Seite 27: Showroom-Modus (Stromversorgungsmodus)
DIAGNOSEMODUS (STROMVERSORGUNGSMODUS) Das Ladegerät fungiert als stabile, konfigurierbare Stromversorgung während der Fahrzeugdiagnose, Reparatur und Modulprogrammierung. Schritt 1: um diesen Modus eingeben oder Drücken Sie beenden. Schritt 2: Drücken Sie um die gewünschten Parameter auszuwählen: Batteriespannung; Ausgangsspannung, maximaler Ausgangsstrom. Schritt 3: Drücken Sie um den Modus zu starten oder zu stoppen. - Seite 28 Anzeige im Showroom-Modus: Lastprozentsatz: Zeigt die Last des Ladegeräts an (%) Strom: Zeigt den Ausgangsstrom an (A) Spannung: Zeigt die Ausgangsspannung (V) an. Watt: Zeigt die Ausgangsleistung an (W) Zeit: Zeigt die Dauer an Ausgangsspannung: Einstellbar zwischen 12,6 - 14,5 V (x2 nur für 24 V-Modus SF35). Ausgangsstrom: Einstellbar zwischen 5 - 150 Ampere für den SF150 und 1 - 35 Ampere für den SF35.
-
Seite 29: Abnormale Anzeige Und Fehlersuche
ABNORMALE ANZEIGE UND FEHLERSUCHE Anormaler Zustand Mögliche Ursache Vorgeschlagene Lösung Keine Batterie erkannt Verbindung verloren Überprüfen Batterie Anschlussverbindungen Batteriekurzschluss Falsche Verbindung Überprüfen Sie die Batterie- und Kabelverbindungen. Inverse Batterieanschlüsse Falsche Verbindung Vertauschen Sie die Polarität der Verbindung zur Batterie Wenn die Batteriespannung weniger als drücken und halten 3 Sekunden lang, Die Spannung ist zu niedrig... -
Seite 30: Garantieinformationen
Abmessungen SF35 (Lx Wx H: 270*243*109mm) SF150 (Lx Wx H: 330*328*109mm) Beispiel für die Installationsabmessung bei SF150: Fig-4 10 GARANTIEINFORMATIONEN: Die Garantie für dieses Gerät hängt nur von Ihrem Händler und seinen gewährten Bedingungen ab. Der Hersteller haftet zu keiner Zeit für Gewährleistungen, Personen- oder Sachschäden. Transport ist nie inbegriffen. Bitte entsorgen Sie die Verpackung verantwortungsbewusst. - Seite 31 FLASH SERIES Battery Charger / Battery Support User Manual SF150 (12V) SF35 (12/24V)
