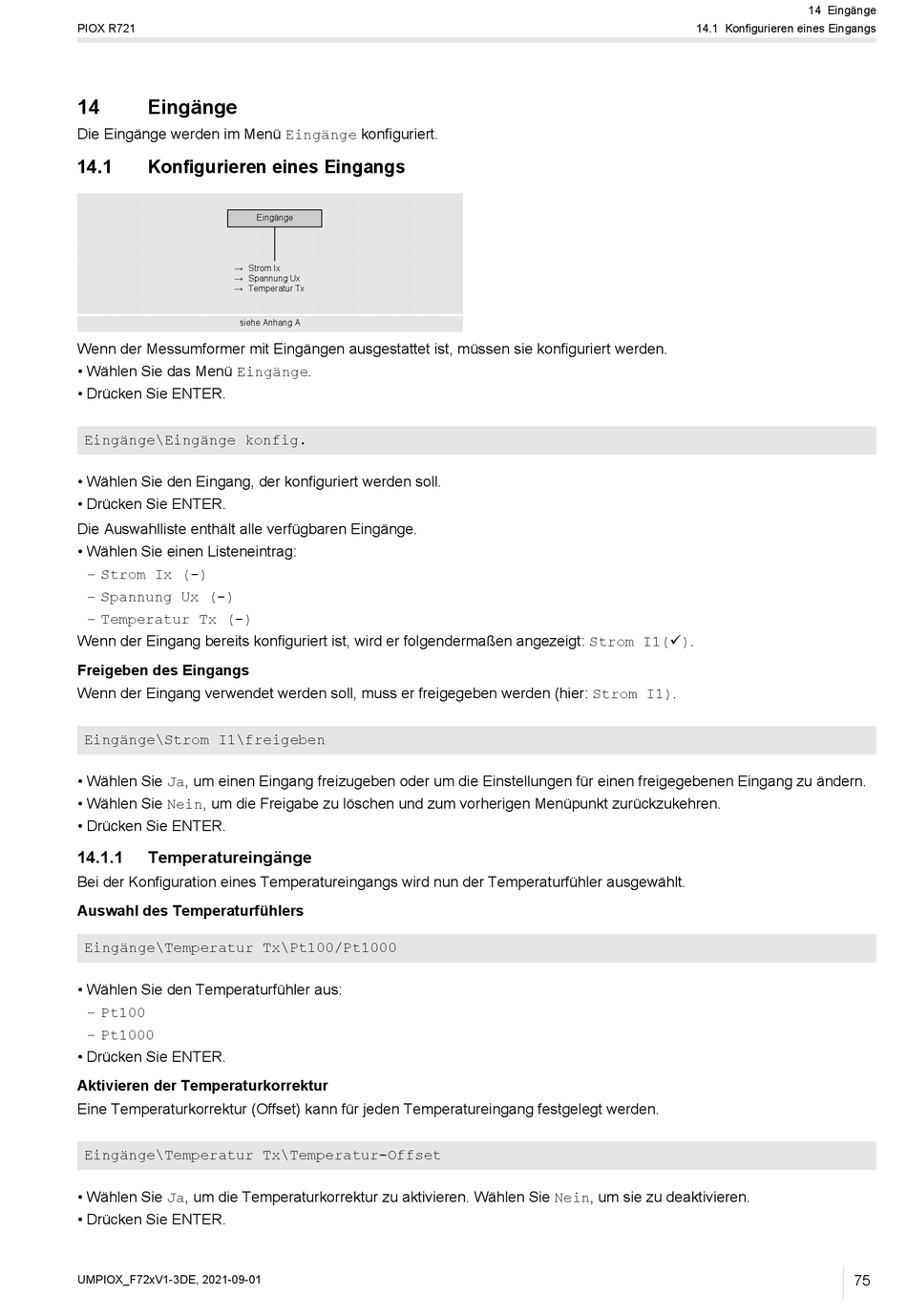

PIOX R721
14 Eingänge
Die Eingänge werden im Menü Eingänge konfiguriert.
14.1

Konfigurieren eines Eingangs

→ Strom Ix
→ Spannung Ux
→ Temperatur Tx
siehe Anhang A
Wenn der Messumformer mit Eingängen ausgestattet ist, müssen sie konfiguriert werden.
• Wählen Sie das Menü Eingänge.
• Drücken Sie ENTER.
Eingänge\Eingänge konfig.
• Wählen Sie den Eingang, der konfiguriert werden soll.
• Drücken Sie ENTER.
Die Auswahlliste enthält alle verfügbaren Eingänge.
• Wählen Sie einen Listeneintrag:
– Strom Ix (-)
– Spannung Ux (-)
– Temperatur Tx (-)
Wenn der Eingang bereits konfiguriert ist, wird er folgendermaßen angezeigt: Strom I1().
Freigeben des Eingangs
Wenn der Eingang verwendet werden soll, muss er freigegeben werden (hier: Strom I1).
Eingänge\Strom I1\freigeben
• Wählen Sie Ja, um einen Eingang freizugeben oder um die Einstellungen für einen freigegebenen Eingang zu ändern.
• Wählen Sie Nein, um die Freigabe zu löschen und zum vorherigen Menüpunkt zurückzukehren.
• Drücken Sie ENTER.
14.1.1 Temperatureingänge
Bei der Konfiguration eines Temperatureingangs wird nun der Temperaturfühler ausgewählt.
Auswahl des Temperaturfühlers
Eingänge\Temperatur Tx\Pt100/Pt1000
• Wählen Sie den Temperaturfühler aus:
– Pt100
– Pt1000
• Drücken Sie ENTER.
Aktivieren der Temperaturkorrektur
Eine Temperaturkorrektur (Offset) kann für jeden Temperatureingang festgelegt werden.
Eingänge\Temperatur Tx\Temperatur-Offset
• Wählen Sie Ja, um die Temperaturkorrektur zu aktivieren. Wählen Sie Nein, um sie zu deaktivieren.
• Drücken Sie ENTER.
UMPIOX_F72xV1-3DE, 2021-09-01
Eingänge
14 Eingänge
14.1 Konfigurieren eines Eingangs
75
