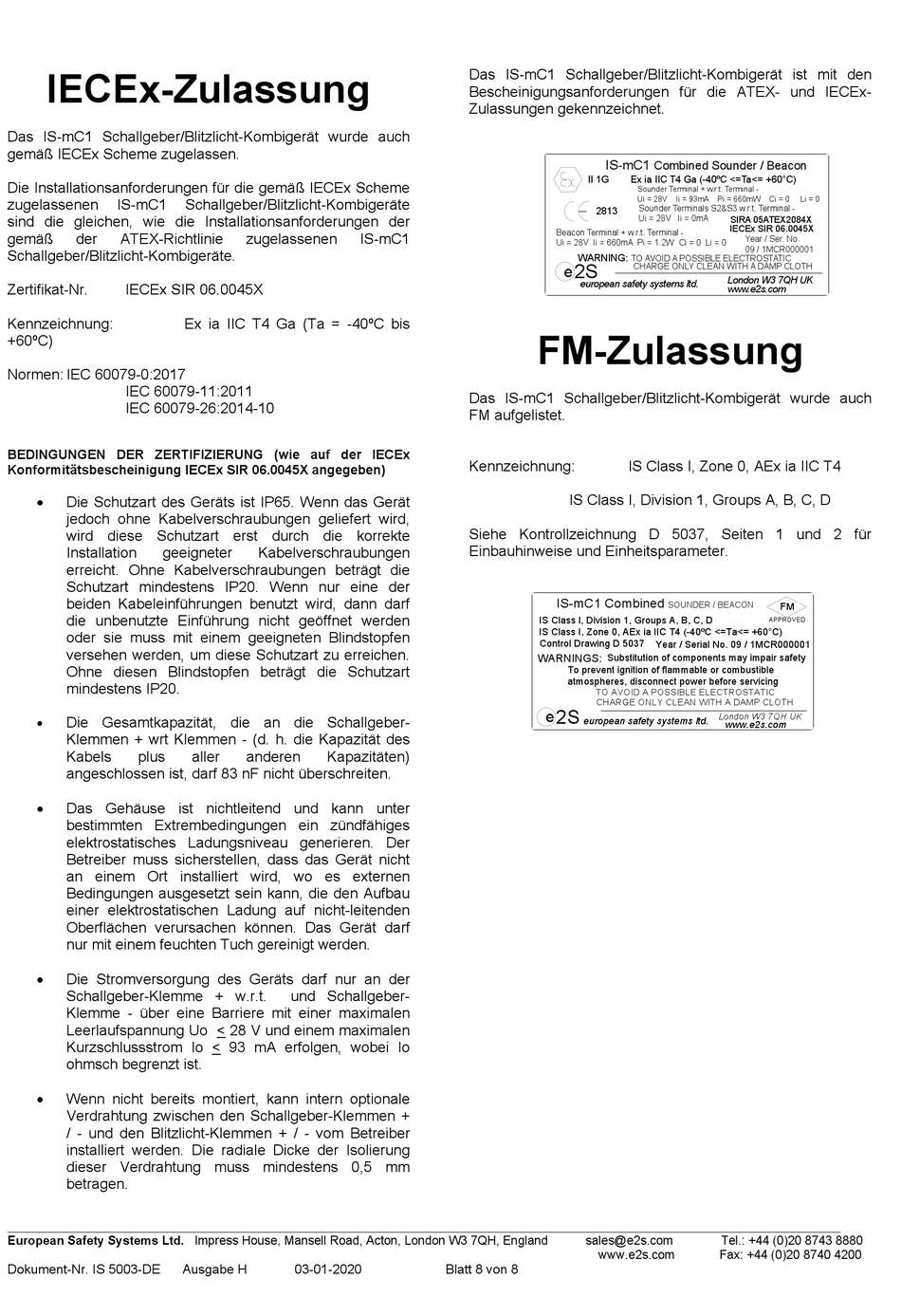

IECEx-Zulassung
Das IS-mC1 Schallgeber/Blitzlicht-Kombigerät wurde auch
gemäß IECEx Scheme zugelassen.
Die Installationsanforderungen für die gemäß IECEx Scheme
zugelassenen
IS-mC1
sind die gleichen, wie die Installationsanforderungen der
gemäß
der
ATEX-Richtlinie
Schallgeber/Blitzlicht-Kombigeräte.
Zertifikat-Nr.
IECEx SIR 06.0045X
Kennzeichnung:
+60ºC)
Normen: IEC 60079-0:2017
IEC 60079-11:2011
IEC 60079-26:2014-10
BEDINGUNGEN DER ZERTIFIZIERUNG (wie auf der IECEx
Konformitätsbescheinigung IECEx SIR 06.0045X angegeben)
Die Schutzart des Geräts ist IP65. Wenn das Gerät
jedoch ohne Kabelverschraubungen geliefert wird,
wird diese Schutzart erst durch die korrekte
Installation
geeigneter
erreicht. Ohne Kabelverschraubungen beträgt die
Schutzart mindestens IP20. Wenn nur eine der
beiden Kabeleinführungen benutzt wird, dann darf
die unbenutzte Einführung nicht geöffnet werden
oder sie muss mit einem geeigneten Blindstopfen
versehen werden, um diese Schutzart zu erreichen.
Ohne diesen Blindstopfen beträgt die Schutzart
mindestens IP20.
Die Gesamtkapazität, die an die Schallgeber-
Klemmen + wrt Klemmen - (d. h. die Kapazität des
Kabels
plus
angeschlossen ist, darf 83 nF nicht überschreiten.
Das Gehäuse ist nichtleitend und kann unter
bestimmten Extrembedingungen ein zündfähiges
elektrostatisches Ladungsniveau generieren. Der
Betreiber muss sicherstellen, dass das Gerät nicht
an einem Ort installiert wird, wo es externen
Bedingungen ausgesetzt sein kann, die den Aufbau
einer elektrostatischen Ladung auf nicht-leitenden
Oberflächen verursachen können. Das Gerät darf
nur mit einem feuchten Tuch gereinigt werden.
Die Stromversorgung des Geräts darf nur an der
Schallgeber-Klemme + w.r.t.
Klemme - über eine Barriere mit einer maximalen
Leerlaufspannung Uo < 28 V und einem maximalen
Kurzschlussstrom Io < 93 mA erfolgen, wobei Io
ohmsch begrenzt ist.
Wenn nicht bereits montiert, kann intern optionale
Verdrahtung zwischen den Schallgeber-Klemmen +
/ - und den Blitzlicht-Klemmen + / - vom Betreiber
installiert werden. Die radiale Dicke der Isolierung
dieser Verdrahtung muss mindestens 0,5 mm
betragen.
_______________________________________________________________________________________________________________________________
European Safety Systems Ltd. Impress House, Mansell Road, Acton, London W3 7QH, England
Dokument-Nr. IS 5003-DE
Schallgeber/Blitzlicht-Kombigeräte
zugelassenen
Ex ia IIC T4 Ga (Ta = -40ºC bis
Kabelverschraubungen
aller
anderen
Kapazitäten)
und Schallgeber-
Ausgabe H
03-01-2020
Das IS-mC1 Schallgeber/Blitzlicht-Kombigerät ist mit den
Bescheinigungsanforderungen für die ATEX- und IECEx-
Zulassungen gekennzeichnet.
IS-mC1
Das IS-mC1 Schallgeber/Blitzlicht-Kombigerät wurde auch
FM aufgelistet.
Kennzeichnung:
Siehe Kontrollzeichnung D 5037, Seiten 1 und 2 für
Einbauhinweise und Einheitsparameter.
Blatt 8 von 8
IS-mC1
Combined Sounder / Beacon
II 1G
Ex ia IIC T4 Ga (-40ºC <=Ta<= +60°C)
Sounder Terminal + w.r.t. Terminal -
Ui = 28V
Ii = 93mA Pi = 660mW
Sounder Terminals S2&S3 w.r.t. Terminal -
2813
Ui = 28V Ii = 0mA
Beacon Terminal + w.r.t. Terminal -
Ui = 28V Ii = 660mA Pi = 1.2W Ci = 0 Li = 0
WARNING:
TO AVOID A POSSIBLE ELECTROSTATIC
2S
e
CHARGE ONLY CLEAN WITH A DAMP CLOTH
european safety systems ltd.
FM-Zulassung
IS Class I, Zone 0, AEx ia IIC T4
IS Class I, Division 1, Groups A, B, C, D
IS-mC1 Combined
SOUNDER / BEACON
IS Class l, Division 1, Groups A, B, C, D
IS Class I, Zone 0, AEx ia IIC T4 (-40ºC <=Ta<= +60°C)
Control Drawing D 5037
Year / Serial No. 09 / 1MCR000001
WARNINGS:
Substitution of components may impair safety
To prevent ignition of flammable or combustible
atmospheres, disconnect power before servicing
TO AVOID A POSSIBLE ELECTROSTATIC
CHARGE ONLY CLEAN WITH A DAMP CLOTH
2S
e
european safety systems ltd.
sales@e2s.com
www.e2s.com
Ci = 0
Li = 0
SIRA 05ATEX2084X
IECEx SIR 06.0045X
Year / Ser. No.
09 / 1MCR000001
London W3 7QH UK
www.e2s.com
FM
APPROVED
London W3 7QH UK
www.e2s.com
Tel.: +44 (0)20 8743 8880
Fax: +44 (0)20 8740 4200
