Astralpool KEOPS Bedienungs- Und Wartungsanleitung
Kompakter filterkasten
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
KEOPS
RAMSES UP

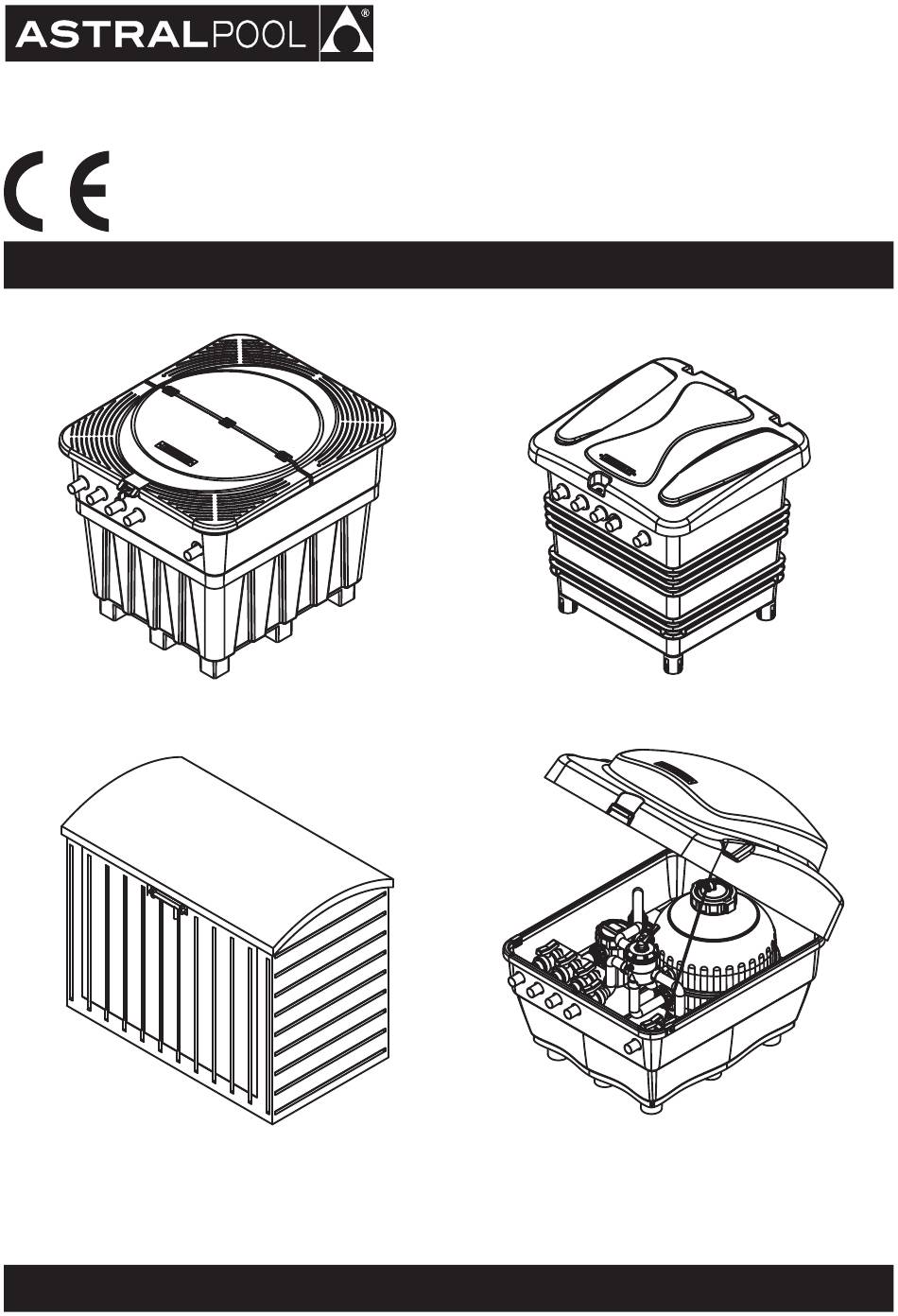

COMPACT FILTRATION HOUSING | LOCAUX COMPACTS DE FILTRATION
CASETAS DE FILTRACIÓN COMPACTAS | LOCALI TECNICI COMPATTI PER GRUPPI FILTRANTI
KOMPAKTER FILTERKASTEN | CAIXAS DE FILTRAÇÃO COMPACTAS | ΣΥΜΠΑΓΕΙΣ ΘΑΛΑΜΟΙ ΦΙΛΤΡΑΝΣΗΣ
INSTRUCTION AND MAINTENANCE MANUAL
MANUEL D´INSTALLATION ET D´ENTRETIEN
MANUAL DE INSTRUCCIONES Y MANTENIMIENTO
MANUALE DI USO E MANUTENZIONE
BEDIENUNGS- UND WARTUNGSANLEITUNG
MANUAL DE INSTRUÇÕES E MANUTENÇÃO
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
RAMSES
KEFREN
Inhaltsverzeichnis
Verwandte Anleitungen für Astralpool KEOPS
Inhaltszusammenfassung für Astralpool KEOPS
-
Seite 59: Allgemeine Sicherheitsempfehlungen
Installateur als auch der Benutzer vor Beginn der Montage und Inbetriebnahme diese Anweisungen lesen. Dieses Handbuch kann als PDF von der folgenden Seite heruntergeladen werden: www.astralpool.com 1. ALLGEMEINE SICHERHEIT In diesem Handbuch werden die folgenden Symbole verwendet: GEFAHR weist auf eine Gefahrensituation hin, die zu schweren Verletzungen bis hin zum Tod führen kann,... - Seite 60 2.2. VORGEHENSWEISE Heben Sie eine Vertiefung aus, in der der Kasten sowie die erforderlichen Hydraulik- und Elektroleitungen untergebracht werden. (Gilt nur für die Kästen RAMSES, KEOPS und KEFREN). • Nivellieren und kompaktieren Sie die Stellfläche. • Stellen Sie den Kasten auf.
- Seite 61 Gulli in die allgemeine Kanalisation gehobenen Bereichs zu vermeiden. Bei Aufstellung der KEOPS-Kästen auf weichem Gelände wird eine Innenverstärkung Ref. 31105R1000 montiert. Kompaktieren Sie den Boden, bevor der Kasten in das Gelände eingelassen wird. Verlegen Sie unten eine Betonplatte, um die Stabilität des Kastens zu verbessern...
-
Seite 62: Rohre Und Ventile
2.3. ROHRE UND VENTILE RAMSES RAMSES UP KEOPS KEFREN 1 2 3 1 2 3 1 2 3 4 180 mm 180 mm 130 mm 280 mm 132 mm 132 mm 295 mm 205 mm 132 mm 132 mm 282 mm 164 mm 132 mm 132 mm 132 mm 428 mm 1. - Seite 63 2.4. ELEKTRIK Durchbohren Sie den Kasten auf der Seite, auf der die Stromleitung durchgeführt werden soll, mit einem Durchmesser, der dem zu installierenden Kabel entspricht. Es wird empfohlen, H07-RNF-Kabel zu verwen- den. Bestimmen Sie den Kabeldurchmesser entsprechend der Leistungsaufnahme und dem Spannungsab- fall.
- Seite 64 2.4.1. MIT ELEKTRISCHER SCHALTTAFEL IM INNEREN DES KASTENS Bringen Sie aus Sicherheitsgründen Klemmen an den Enden der anzuschließenden Kabel an, die sich für den Kabeldurchmesser eignen. ZEITSCHALTUHR, Detail elektrischer Schaltschrank TRAFO/KEIN TRAFO ERDUNGSDRAHT AN PUMPE ANSCHLIESSEN ACHTUNG!! 2.4.2. OHNE ELEKTRISCHE SCHALTTAFEL Das folgende Diagramm bezieht sich auf die Klemmleiste (Anschlusskasten) der Pumpe, die eine WECHSELSTROM- PUMPE oder eine DREHSTROMPUMPE sein kann.
- Seite 65 3. INBETRIEBNAHME 1. Nehmen Sie die Abdeckung(en) des Kastens ab, um die Inbetriebnahme zu beginnen. Lösen Sie die 6 Schrau- ben, mit denen der Deckel befestigt ist, aus dem Scharnier, bevor Sie den Deckel anheben. 2. Öffnen Sie den Filter und füllen Sie ihn zur Hälfte mit Wasser. Schützen Sie den Diffuser im Filterinneren, damit kein Sand eindringen kann.
- Seite 66 10. Schalten Sie die Pumpe aus. Stellen Sie das Mehrwegeventil auf Position „Spülen“, und setzen Sie die Pumpe 15 Sekunden lang in Betrieb. Halten Sie die Pumpe wieder an und stellen Sie das Mehrwegeventil auf die Position „Filtern“. 11. Schalten Sie die Pumpe ein. 12.
-
Seite 67: Betrieb
Setzen Sie den Korb wieder in den Vorfilter ein, wenn Sie ihn für den vorigen Vorgang herausgenommen haben, um das Eindringen von großen Partikeln in die Pumpe zu vermeiden, die diese blockieren könnten. Prüfen Sie, ob die Spannung und die Frequenz des Stromnetzes denen auf dem Typenschild der Pumpe entsprechen. Legen Sie den Deckel des Vorfilters auf und schließen Sie ihn, nachdem Sie die Dichtung in ihr Lager eingeführt haben. -
Seite 68: Wartung
4.2. WASCHEN Die im Pool enthaltenen festen Partikel, die vom Gulli und den Skimmern gesammelt werden, bleiben im Fil- tersand zurück, weshalb der Wasserdurchfluss sich kontinuierlich verringert. Aus diesem Grund steigt der Druck allmählich an. Wenn der Druck 1,3 kg/cm erreicht hat, wird ein „WASCHEN“... - Seite 69 Reinigen Sie für ein besseres Funktionieren den Sand einmal jährlich mit festem ASTRAL Filnet oder mit flüssi- gem Filnet. Es wird empfohlen, den Sand ca. alle 3 Jahre auszuwechseln. Überwinterung: Damit der Filter während der Überwinterung nicht beschädigt wird, müssen die folgenden Vorgänge ausgeführt werden: •...
-
Seite 70: Weitere Komponenten
5.3. WEITERE KOMPONENTEN Die restlichen Komponenten des Kastens müssen gemäß den Anweisungen in der Bedienungs- und Wartungsanleitung der einzelnen Elemente des Kastens überprüft und gehandhabt werden, um für einen optimalen und sicheren Betrieb der ganzen Anlage zu sorgen. Vermeiden Sie jeden (auch zufälligen) Kontakt mit den sich bewegenden Teilen des Geräts. Warten Sie, bis das Gerät vollständig angehalten ist, bevor Sie einen Eingriff daran vornehmen. - Seite 71 6. FEHLERTABELLE PROBLEMFÄLLE GRÜNDE LÖSUNGEN Das Gerät filtert nicht, obwohl Der Filter arbeitet ohne Stellen Sie sicher, dass der Filter über eine Wasser zirkuliert. Kartusche. korrekt installierte Kartusche verfügt. Überprüfen Sie die Stromverbindung und Fehlende Stromversorgung. das Gelangen von Strom zur Buchse. Das Gerät treibt kein Wasser voran.
-
Seite 105: Garantien Und Konditionen
GARANTIEN UND KONDITIONEN 1. ALLGEMEINES 1.1. In Übereinstimmung mit diesen Bestimmungen garantiert der Verkäufer, dass das Astral Produkt, zu dem diese Garantie gehört (“das Produkt”) zum Zeitpunkt der Übergabe nicht vertragswidrig ist. 1.2. Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und beginnt mit der Übergabe des Produktes an den Käufer. - Seite 109 • 1907/2006/EC REACH - Dichiara sotto la sua diretta responsabilità che tutti i prodotti del tipo: RAMSES, RAMSES UP, KEOPS & KEFREN, Monofase e Trifase. Prodotte a partire dal 03/10/2019, indipendentemente dal numero di serie, sono conformi a: • Direttiva sulla sicurezza delle macchine 2006/42/EC.
- Seite 111 550 T/Z LOCALI TECNICI COMPATTI KEOPS VICTORIA PLUS ASTER 41479 KEOPS ASTER 600 VICTORIA PLUS 1CV SILENT 1CV 600 T/N LOCALI TECNICI COMPATTI KEOPS ASTER 600 VICTORIA PLUS ELETTROLISI 69831 KEOPS ASTER 600 T/N VICTORIA PLUS 1CV ELETTROLISI SILENT 1CV COMPACT-100...
- Seite 114 Recycling This symbol is required by European Community Directive 2012/19/UE on WEEE (Waste Electrical and Electronic Equipment) and means that your appliance must not be thrown into a normal bin. It will be selectively collected for the purpose of reuse, recycling or transformation. Any substances it may contain which are potentially dangerous to the environment shall be eliminated or neutralized.
