Bauanleitung 100.490
Turmkran
24

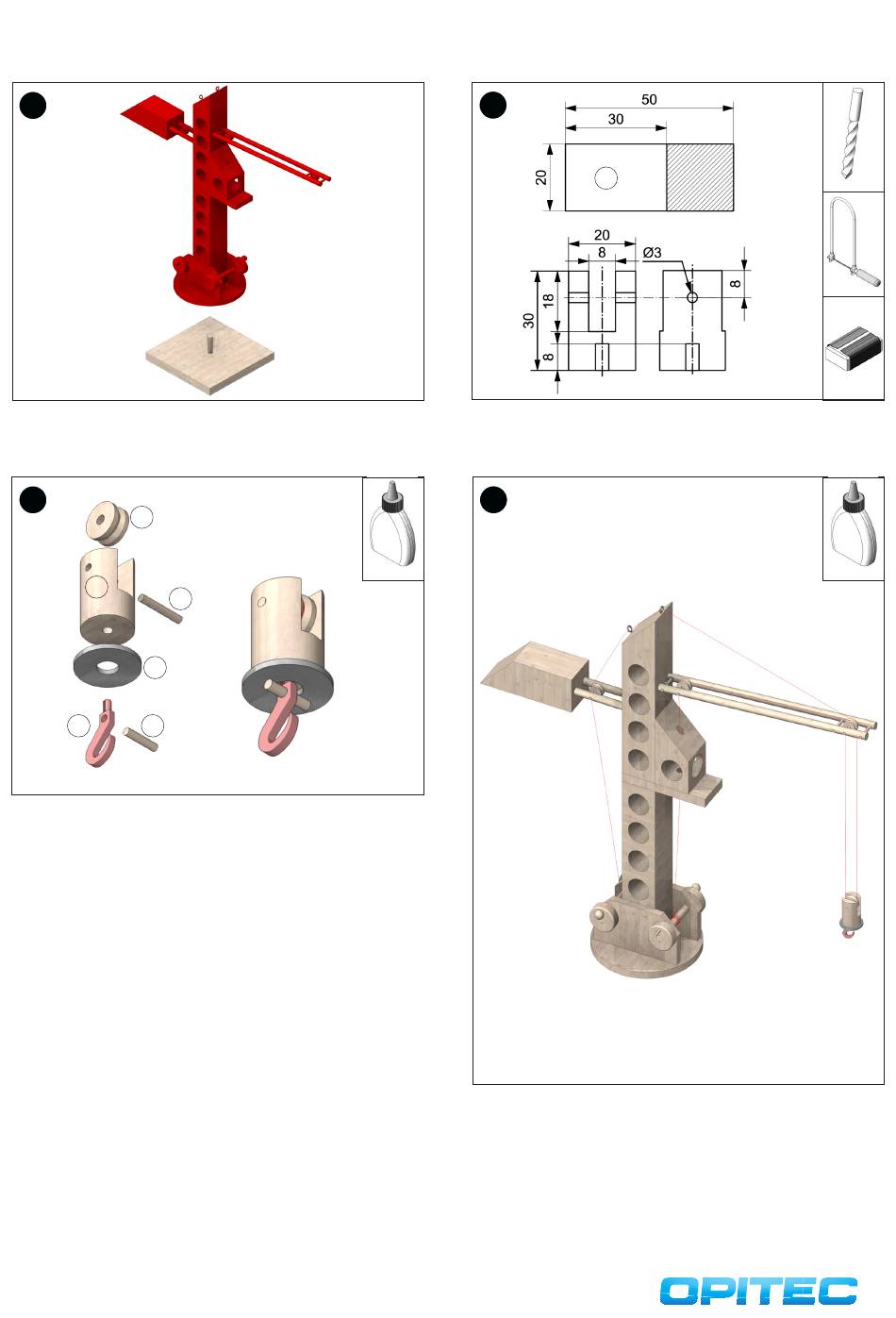

Den Turmkran wie abgebildet auf den Fuß aufstecken.
26
11
6
9
15
9
16
Den Kranhaken wie abgebildet zusammen leimen.
Verzurren der Teile:
Von der Kordel (13) ein Stück mit ca. 900 mm Länge abschneiden.
Ein Ende durch die 3mm-Bohrung der hinteren Kurbel (A) fädeln und
verknoten. Die Kordel über das Schnurlaufrad des Ausgleichgewichtes
(B) durch die zwei Ringschrauben (C) zur ersten Strebe (D) im Ausleger
führen. Hier das Ende verknoten (der Ausleger zeigt mit seiner Spitze
nach unten)
Ein weiteres Stück (ca. 1500mm Länge) der Kordel (13) abschneiden. Ein Ende durch die 3mm-Bohrung der vorderen Kurbel (E) fädeln und verknoten.
Die Kordel durch die 8mm-Bohrung der Krankabine (F) über die zwei Scgnurlaufräder (G/D) des Auslegers, durch den Kranhaken (I - Hakenöffnung zeigt
nach vorne!) zur dritten Querstrebe (K) im Ausleger führen und hier verknoten.
Funktionsprüfung durchführen:
Beide Kurbeln betätigen und prüfen ob der Ausleger und der Haken einwandfrei rauf- und runter fahren. Ist dies nicht der Fall, Teile nacharbeiten.
6
25
6
Zur Herstellung des Kranhakens vom Rundstab (6) 30mm ablängen.
Bohrung ø 3mm nach Abbildung durchbohren und anschließend die
Aussparung in der Mitte herausarbeiten.
27
ø3
