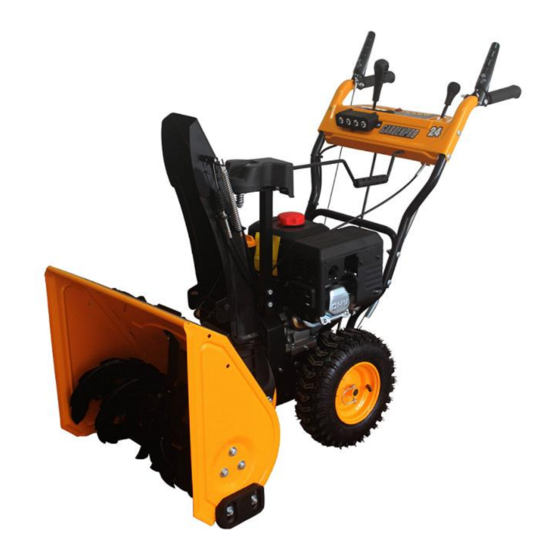

BEDIENUNGSANLEITUNG
SCHNEEFRÄSE
ST 662 WEL
ST 662 WL
ST 662 WE BS
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Geotech PRO Line ST 662 WEL

  • Seite 1 BEDIENUNGSANLEITUNG SCHNEEFRÄSE ST 662 WEL ST 662 WL ST 662 WE BS...
  • Seite 3: Sicherheitssymbole Und Bedeutungen

    Sicherheitssymbole und Bedeutungen Drehschaufelrad Drehende Teile Giftgase Heiße Oberflächen Brände Notwendigkeit Kraftstoffauffüllen Trichter geworfene Gegenstände Sicherheitsabstand Lesen Sie die Bedienungsanleitung für den Schlüssel vor der Durchführung von Betriebs- und Sicherheitsanweisungen Wartungsarbeiten oder Reparatur Schalten Sie den Motor ab und ziehen Sie ACHTUNG! Heiße Oberfläche.
  • Seite 4 Beschreibung der Gefahrsymbole Gefahr von rotierenden Messern Gefahr von Trichter...
  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE GEFAHR: Diese Maschine muss den Normen für einen sicheren Betrieb entsprechen. Wie bei jeder Maschine kann die Nichtbeachtung von Sicherheitsstandards zu schweren Verletzungen führen. Dieses Gerät kann Hände und Füße abtrennen und Gegenstände mit hoher Geschwindigkeit schleudern. Die Nichtbeachtung der folgenden Sicherheitsvorschriften könnte schwere oder tödliche Verletzungen zur Folge haben.
  • Seite 6 6. Halten Sie Dritte, Haustiere und Kinder mindestens 20 Meter von der Maschine während der Arbeit. Stoppen Sie das Gerät sofort, sobald jemand in den Arbeitsbereich kommt. 7. Seien Sie vorsichtig, um Rutschen oder Ausfälle zu vermeiden, vor allem wenn Sie rückwärts arbeiten.
  • Seite 7: Sicherheitsnormen Für Den Start

    Schließen Sie die Pumpe mit dem Deckel und ziehen Sie den Verschluss fest. Wenn Kraftstoff unbeabsichtigt verschüttet wird, müssen Sie den Motor und die Maschine reinigen. Fahren Sie die Schneefräse auf einen anderen Arbeitsbereich warten 5 Minuten, bevor Sie den Motor starten. k.
  • Seite 8 denen Schäden an Personen oder Sachen verursacht werden können. Halten Sie Kinder und Dritte fern von der Maschine während des Betriebs. 13. Überlasten Sie die Maschine nicht beim Versuch, den Schnee mit zu hoher Geschwindigkeit zu räumen. 14. Verwenden Sie die Maschine nicht bei schlechten Sicht- oder Lichtverhältnissen. Achten Sie immer darauf, dass Ihre Füße in sicherem Abstand zum Gerät sind und Sie die Lenkergriffe fest in der Hand halten.
  • Seite 9: Wartung & Lagerung

    Nehmen Sie keine Änderungen am Motor vor. Um schwere oder tödliche Verletzungen zu vermeiden, bringen Sie keine Änderungen an den Motor an. Die unerlaubte Abänderung der Einstellungen des Motorreglers kann zu einer Nutzung des Geräts bei nicht abgesicherter Geschwindigkeit führen. Niemals eigenständig die Werkseinstellungen des Motorreglers verändern.
  • Seite 10: Bestandteile Im Lieferumfang

    BESTANDTEILE IM LIEFERUMFANG KCM24D-F 1. Maschinenkörper 2. Systemsteuerung mit Griff 3. Trichter 4. Anschlussstange vom Einfülltrichter. 5. Steuergriffe Abb. 1 KCM24-F 1. Maschinenkörper 2. Systemsteuerung mit Griff 3. Trichter 4. Bedienungsanleitung und Bestandteile...
  • Seite 11: Montage Vom Oberen Gehäuse Mit Handgriff

    Montage - KCM24D-F 1. Schließen Sie die Kabel an, die die Bewegung der Maschine und der Fräse verstellen: Verbinden Sie das Antriebskabel (Abb.2 A) und das Kabel, das die Fräse (Abb.2 B) zur rechten Öffnung verstellt, wie unten in der Abbildung angegeben. Abb.
  • Seite 12 Montage - KCM24D-F 3. Montage der Gangeinrückung: 1) Trennen Sie den Bügel (Abb.4 A) von dem Halter. 2) Setzen die Seite des Winkels des Bügels (Abb.4 B) in das Loch vom Hebel (Abb.4 C) für die Verbindung mit dem Getriebe. Sichern Sie mit einem Befestigungsstift. 3) Die andere Seite des Bügels über das Loch in dem unteren Teil des Kupplungshebels (Abb.4 D).
  • Seite 13 Montage - KCM24D-F 5. Montage des Einfülltrichters 1) Entfernen Sie den Trichter und den Trichterstützbalken. 2) Montieren Sie den Trichter an der Maschine: verbinden Sie das Ende des Trichters (Abb.6 D) mit dem Gehäuse (Fig.7 B). Stellen Sie sicher, dass die Stützstange (Abb.6 C) richtig (Fig.7 A) eingesteckt ist.
  • Seite 14: Schritt 1: Installation Vom Oberen Halter Und Führungsholme

    Montage - KCM24-F SCHRITT 1: Installation vom oberen Halter und Führungsholme Das Oberteil der Maschine hat einen der Führungsholme bereits montiert. Man muss einfach die Griffe an den zentralen Körper der Maschine befestigen und die beiden Kabel und die Halterung verbinden, die das Schalten der Gänge verstellt.
  • Seite 15: Schritt 2: Trichter Installation

    (4) Entfernen Sie den Splint von dem Ende der Halterung, legen Sie die Stützbügel an der Platte und mit dem mitgelieferten Splint befestigen. SCHRITT 2: Trichter Installation (1) Setzen Sie die beiden Enden des Trichters auf die Trichteröffnung, so wie unten gezeigt.
  • Seite 16 (2) Verbinden Sie den Trichter mit dem Maschinenkörper und befestigen Sie die beiden Kunststoffteile wie in der Figur unten gezeigt. Dann mit zwei Schrauben fixieren.
  • Seite 17: Bauteile Und Merkmale

    BAUTEILE UND MERKMALE 1. Fräsenkontrollhebel 2. Steuerhebel 3. LED-Steuerung (optional) 4. Ersatzschrauben 5. Einstellgriff vom Trichter 6. Kupplungshebel Räder 7. LED-Licht (optional) 8. Hebel zum Einstellen des Trichters 9. Trichter 10. Motor 11. Fräse 12. Kufen...
  • Seite 18 1. Steuergriff 2. Steuerhebel 3. Getriebeschalthebel 4. Trichter 5. Hebel zur Trichter-Einstellung 6. Fräse 7. Kufen 8. Motor...
  • Seite 19 Steuerungen ACHTUNG! Vor der Inbetriebnahme die Sicherheitsvorschriften und die Hinweise dieser Bedienungsanleitung durchlesen und einhalten. Getriebe Abb. 11 Der Schalthebel ist auf dem Armaturenbrett positioniert. Stellen Sie den Schalthebel in die korrekte Position, um die gewünschte Geschwindigkeit einzustellen. Siehe Abb. 11. Vorwärtsgang Der Schneepflug hat 4 Vorwärtsgänge (F).
  • Seite 20: Starten Der Schneefräse

    STARTEN DER SCHNEEFRÄSE Fräsenkontrollhebel Der Fräsenkontrollhebel ist auf dem rechten Handgriff positioniert. Ziehen Sie den Steuerhebel gegen den Griff um die Fräse einzulegen und mit der Maschine zu arbeiten. Den Hebel loslassen um den Betrieb der Fräsvorrichtung zu stoppen. Siehe Abb. 14. Ziehen Sie den Steuerhebel gegen den Griff, um die Förderschnecken einzusetzen und den Schneeauswurf zu starten.
  • Seite 21 Reinigung der Maschine ACHTUNG! Verwenden Sie niemals Ihre Hände um den Trichter zu reinigen. Schalten Sie den Motor ab und bleiben Sie in der Arbeitsposition hinter den Lenkern, bis alle beweglichen Teile vollständig stillstehen und bevor Sie die Reinigung des Geräts durchführen. Das Reinigungswerkzeug des Trichters ist am oberen Teil des Gehäuses des Fräswerkzeugs mit einer Befestigungsklammer befestigt.
  • Seite 22 3. Das Ölniveau muss zwischen den zwei Kerben des Ölmessstabs „HOCH“ und „TIEF“ liegen. Siehe Abb. 17. Es ist Notwendigkeit, Öl bis zum Schriftzug „FULL“ nachzufüllen. Siehe Abb.14. 5. Verwenden Sie hochwertiges Öl mit API Service SF, SG oder SH gekennzeichnet. Verwenden Sie SAE 5W30 Öl.
  • Seite 23 Der optionale Elektrostarter hat einen Netzstecker mit zwei Erdungs-Drähten und ist für 230-Volt-Wechselstrom-Haushaltsleistung ausgelegt. Es muss immer mit einer Zwei-Stift-Steckdose verwendet werden, ordnungsgemäß geerdet um Stromschlaggefahr zu vermeiden. Wenn das Stromnetz zu Hause nicht mit einem Erdungssystem ausgestattet ist, NIEMALS das E-Starter-System verwenden.
  • Seite 24: Stoppen Des Motors

    Stoppen des Motors Lassen Sie den Motor einige Minuten im Leerlauf drehen bevor Sie ihn anhalten um die Feuchtigkeit aufzutrocknen, die auf dem Motor vorhanden sein könnte. Um Probleme beim Starten des Motors zu vermeiden, gehen Sie wie im Folgenden beschrieben vor: E-Starter 1.
  • Seite 25: Wartung

    4. Befestigen Sie das Reinigungswerkzeugs erneut um die Vorrichtung erneut an der Rückseite der Fräse. Stecken Sie den Zündschlüssel ein und starten Sie dann den Motor der Schneefräse. 5. Verbleiben Sie in der Bedienerposition (hinter dem Lenker) und setzen Sie für einige Sekunden die Fräse ein, um eventuellen im Trichter verbliebenen Schnee und Eis zu entfernen.
  • Seite 26 an die Sechskantwelle Siehe Abb. 18. Vermeiden Sie Ölverschmutzungen. HINWEIS! Räder Achten Sie darauf, beide Räder mindestens einmal pro Saison zu entfernen. Reinigen und Beschichten der Radachse mit einem Spezialfett für Mehrzweckfahrzeuge. Anschließend die Räder wieder auf die Achse setzen. Hebel zum Einstellen des Trichters Mindestens einmal pro Saison Leinöl, Mineralöl, Paraffinwachs oder 3 in 1 Öl für die Schmierung des Griffs, die den Fülltrichter reguliert, anwenden.
  • Seite 27 (Zwei auf jeder Seite) und die hexagonalen Flanschmuttern. Siehe Abb. 20. Die Platte entfernen: Abb. 20 1. Entfernen Sie die Schrauben des Fahrwerks und die Sechskantmuttern, welche Sie mit der Schneefräse verbinden. 2. Montieren Sie die neue Platte stellen Sie sicher, dass die Bolzenköpfe des Fahrwerkes ordnungsgemäß...
  • Seite 28 der Maschine mit geliefert. Wenn Sie die Stifte ersetzen, sprühen Sie Schmieröl auf die Fräsenantriebswelle bevor Sie die Stifte einsetzen. Austausch des Übertragungsriemen Um den Riemen zu entfernen und zu ersetzen, gehen Sie wie folgt vor: Entfernen Sie das Riemengehäuse vor dem Motor, indem Sie die Abb.
  • Seite 29 entfernen. HINWEIS! Wenn Sie die gesamte Anordnung des Antriebsrades ersetzen müssen, sollten Sie alle verschlissenen Teile entfernen und das Ersatzrad auf die Achse setzen. Befolgen Sie alle oben genannten Hinweise und ersetzen Sie nur den Gummiring, wenn abgenutzt. Siehe dazu Abb. 33. Abb.
  • Seite 30: Zündkerze Prüfen

    Zündkerze prüfen Überprüfen Sie die Zündkerze jährlich oder alle 100 Betriebsstunden. Reinigen Sie die Zone um die Zündkerze herum. Die Zündkerze entfernen und prüfen Ersetzen Sie die Zündkerze, wenn sie beschädigt ist oder die Elektroden durchgebrannt oder Ablagerungen diese verschmutzen. Den Abstand der Elektroden mit einem Dickenmeßgerät Abb.
  • Seite 31: Regulierung Der Steuerleitung

    Regulierung der Steuerleitung Nach langem Gebrauch oder wenn die Riemen eingestellt oder ausgetauscht werden müssen auch die Kabel eingestellt werden. 1. Heben Sie die Schneefräse nach vorne und stellen sie auf dem Fräsen-Gehäuse ab. 2. Schieben Sie das Kabel durch die Feder, so dass der Gewindeteil an der richtigen Seite freigelegt ist.
  • Seite 32 Es ist wichtig, die Bildung von Gummiablagerungen in den wesentlichen Teilen des HINWEIS! Kraftstoffversorgungssystem des Motors wie dem Vergaser, Kraftstofffilter, Kraftstoffschlauch oder Tank während der Lagerung der Maschine zu vermeiden. Die mit Alkohol gemischten Brennstoffe (Dieselkraftstoff oder Kraftstoffe mit der Ethanol- ACHTUNG! oder Methanol-Anteil) können Feuchtigkeit anziehen, was zu einer Ablagerung und Säurebildung während der Lagerung der Maschine führt.
