Geotech SS WLSS 680 Bedienungsanleitung

Kehrmaschine & schneefräse
Vorschau ausblenden

Inhaltsverzeichnis

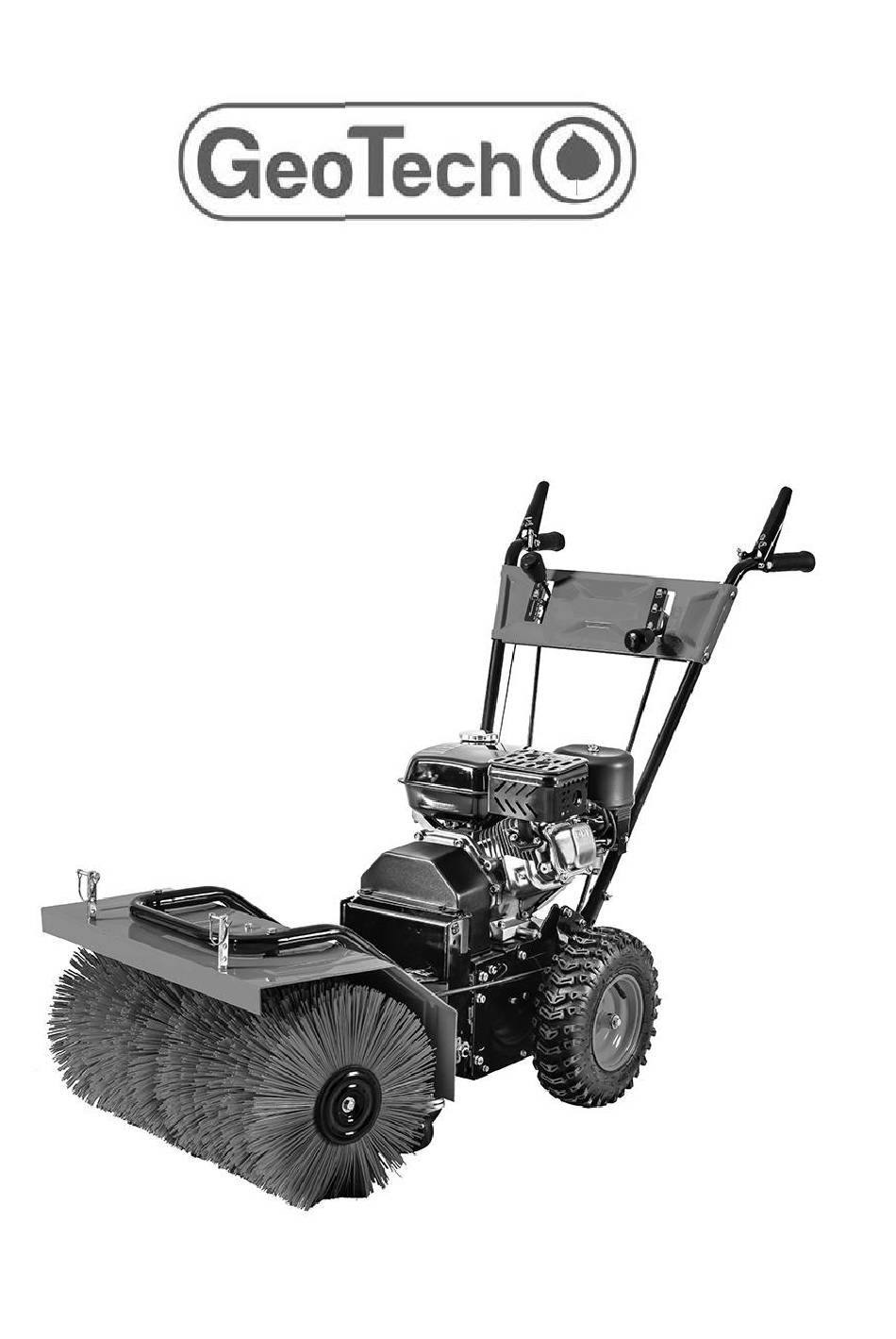

BEDIENUNGSANLEITUNG
Kehrmaschine & Schneefräse
SS WLSS 680-680 WEL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Geotech SS WLSS 680

Inhaltszusammenfassung für Geotech SS WLSS 680

  • Seite 1 BEDIENUNGSANLEITUNG Kehrmaschine & Schneefräse SS WLSS 680-680 WEL...

  • Seite 2: Einleitung

    EINLEITUNG Lesen Sie bitte aufmerksam die Bedienungsanleitung, bevor die Maschine in Betrieb zu nehmen.Das Handbuch enthält Hinweise, um die Maschine vorzubereiten, die Wartungsarbeiten leicht und in Sicherheit durchzuführen. Der Anwender und diejenigen, die das Gerät verwenden, sollten immer sorgfältig diese Sicherheitsanweisungen befolgen.

  • Seite 3: Allgemeine Sicherheitshinweise

    Einhaltung von dieser Vorkehrung kann zu Verletzungen oder Tod führen. ALLGEMEINE SICHERHEITSHINWEISE VORSICHT Bedienungsanleitung vor dem Gebrauch lesen Die Montage, Gebrauch oder falsche Wartung dieses Systems kann zu schweren Verletzungen oder zum Tod führen. Der Benutzer und das Wartungspersonal muss sorgfältig dieses Handbuch sowie alle anderen Handbücher für das Gerät und Multifunktionseinheit vor der Montage, Inbetriebnahme oder Wartung Funktion lesen.
  • Seite 4 VORSICHT MIT DEM GERÄT VETRAUT MACHEN Vor dem Gebrauch machen Sie sich mit der Kapazität, Größe und Funktionalität der Maschine vertraut. Überprüfen Sie das Gerät bevor es in Betrieb zu setzen und verwenden Sie es nicht, wenn es nicht in einem guten Betriebszustand ist und wenn nicht alle Sicherheitseinrichtungen intakt sind.
  • Seite 5 • Verwenden Sie immer das richtige Werkzeug Stellen Sie sicher, dass die Ausrüstung in gutem Zustand ist. • Tragen Sie immer die vom Gerätehersteller angegebenen Schutzkleidung. VORSICHT DAS GERÄT IN SICHERHEIT VERWENDEN Verwenden Sie das Gerät nicht, ohne die Ausbildung von einem qualifizierten Bediener über die Schaltungen, die Funktionalität der Maschine, ihre Abmessungen und alle Sicherheitsmaßnahmen bekommen zu haben.

  • Seite 6: Gefahrensymbole Und Bedeutungen

    Gefahrensymbole und Bedeutungen ACHTUNG! ACHTUNG! LESEN SIE BITTE DIE BEDIENUNGSANLEITUNG VOR DER VERWENDUNG DER MASCHINE GEFAHR: Projektion von Objekte. Richten Sie nicht die Walze nach Fußgänger oder Tieren. GEFAHR: Halten Sie Personen (einschließlich Kinder) und Haustiere fern vom Arbeitsbereich. GEFAHR: Halten Sie Hände, Füße und Kleidung fern von den bewegenden Teilen.

  • Seite 7: Hauptkomponenten

    HAUPTKOMPONENTEN A. Chassis B. Motor C. Kraftstofftank (L) D. Lenkstange: E. Bedienfeld F. Bürstenschutz G. Bürste H. Vorderräder I. Hinterrad J. Werkzeuge für die Befestigung von Zubehöre...

  • Seite 8: Lieferumfang

    LIEFERUMFANG Pos. Beschreibung Menge Lenker Stützen Leitungen bereits montierten Lenkstangenbefestigungsschrauben Lenkstangenbefestigungsbolzen Kerzenschlüssel Mutter und Schraube HINWEIS 1. Öffnen Sie das Paket sorgfältig und achten Sie drauf, die Komponenten nicht zu verlieren. 2. Lesen Sie die Dokumentation im Lieferumfang, einschließlich dieser Anleitung. 3.
  • Seite 9 Es ist möglich, dass der Benutzer eine Hilfe während der Montagephase benötigt. 1. Steuerkabel und Weiterentwicklung der Bürste Befestigen Sie das Kabel an dem Loch (Abb. 3). HINWEIS Die Kabel sind bereits innerhalb des Schaltschranks positioniert. Lenkrad montieren Der Lenker wird mit dem Bedienfeld bereits montiert geliefert.
  • Seite 10 c) Verschrauben Sie die Unterlegscheibe (Abb. 5.B) und die Mutter (Fig. 5.c). 4. Zusammenbau der Richtungssteuerung der Walze a) Trennen Sie die Gelenkverbindung (Abb. 6.a) der Mutter des Walze- Richtungssteuers (Abb. 6.b). b) Setzen Sie die Gelenkverbindung (Abb. 6.a) in das Loch des Walzen- Richtungssteuerhebels (Abb.
  • Seite 11 Ziehen Sie zweimal kurz das Startseil, bis sie eine gewisse Spannung erreicht. Ziehen Sie langsam das Starterseil bis der Nachspannung, legen Sie Ihre linke Hand auf dem Motor um Widerstand zu leisten und das Seil energisch zu ziehen. Wenn der Motor startet, deaktivieren Sie den Choke. HINWEIS: LASSEN SIE NIE DAS STARTERSEIL ZURÜCK Begleiten Sie das Seil mit der Hand über die Länge zurück.

  • Seite 12: Vor Jedem Gebrauch

     Prüfen Sie Schrauben, Bolzen, Anschlüsse und Verbindungen, um sich sicherzustellen, dass sie gut befestigt sind.  Ersetzen Sie abgenutzte oder beschädigte Teile mit Ersatzteile in gutem Zustand.  Überprüfen Sie den Reifendruck bevor Sie die Maschine benutzen.  Entfernen Sie alle Objekte aus dem Arbeitsbereich, um zu verhindern, dass sie durch geworfene Trümmer beschädigt werden.

  • Seite 13: Nutzungsphase Die Reste Richten

    Entfernen Sie die großen Gegenstände aus dem Arbeitsbereich, die den Bediener verletzen können, wenn sie durch die Kehrmaschine geworfen werden. Nutzungsphase Die Reste richten  Vermeiden Sie zu viel Druck auf die verschiedenen Bestandteile der Bürste auszuüben, um einen zu schnellen Verschleiß zu verhindern. Ein Druck von 3-4 cm kann in den meisten Fällen ausreichend sein.
  • Seite 14 Große Bereiche  Bei unregelmäßigen oder verschmutzten Oberflächen, reduzieren Sie die Geschwindigkeit, um zu vermeiden, die Bürste übermäßig zu belasten und sie zu beschädigen.  Während der Arbeit, schaffen Sie einen zentralen Durchgang in den Arbeitsbereich, indem Sie den Arbeitsbereich in 2 Teile teilen und dann kehren Sie die übrige Bereiche. Dadurch wird die Bürste weniger Belastung unterzogen werden.
  • Seite 15 VORSICHT IM NOTFALL, lassen Sie die Kontrollen so schnell wie möglich los und schalten Sie den Motor ab Höhenverstellung Vorderräder und Bürsten Wenn die Bürsten nutzen sich ab, ist es notwendig, die Höhe oder den Abstand zwischen der Bürste und der Oberfläche einzustellen.

  • Seite 16: Trennen Sie Den Motor Von Dem Zubehör (Kehrmaschine / Schneefräse)

    Zubehöre Ersetzung Sollten Sie eine Multifunktionale Kehrmaschine - Schneefräse gekauft haben, würden Sie selbst die Zubehöre ersetzen. Für eine korrekte Montage des Zubehörs beachten Sie die folgenden Hinweise: Trennen Sie den Motor von dem Zubehör (Kehrmaschine / Schneefräse) 1. Wenn das an der Maschine montierte Zubehör die Kehrmaschine ist, verfahren Sie wie folgt: Entfernen Sie den Stift B (Abb.11 A) von der Richtungsstange (Abb.11 C);...

  • Seite 17: Um Den Motor An Die Zubehöre Anzuschließen (Kehrmaschine/ Schneefräse)

    4. Das obere Pedal (Abb.12 B Abb.13 B) wird sich kurz den Verbindungsring (Fig.12 E) ausklinken. 5. Heben Sie das Motorteil, um das Zubehör zu trennen. Um den Motor an die Zubehöre anzuschließen (Kehrmaschine/ Schneefräse) 1. Legen Sie die Kehrmaschine / Schneefräse in einem offenen Raum. 2.

  • Seite 19: Service Und Reparaturen

    SERVICE UND REPARATUREN  Reparieren Sie die Kehrmaschine in einem sicheren Bereich, abseits von Verkehr und anderen Gefahren.  Bevor die Maschine zu reparieren oder unterstützen, das Zündkerzenkabel von der Zündkerze entfernen. Verstauen HINWEIS  Lagern Sie die Kehrmaschine nicht mit auf die Bürste gelegten Objekte. Eventuelle schwere Gegenstände können zu einer Verformung der Borsten führen, die die Wirksamkeit der Kehrmaschine gefährden kann.

  • Seite 20: Wartung

    WARTUNG 3-1 Instandhaltung Vor jedem Alle 25 Alle 100 bei jeder VORGEHENSWEISE Gebrauch Stunden Stunden Nutzung Prüfung von Schrauben und Muttern Prüfen Sie (und ggf. reinigen) den Motor und den Luftfilter Überprüfung von Ölstand Entfernen Sie Fett und Schmutz von der Kehrmaschine Wartung Wenn Sie die Riemen ersetzen müssen, wenden Sie sich bitte an Ihren Händler oder Servicecenter vor...

  • Seite 21: Eg-Konformitätserklärung

    Hiermit wird erklärt, dass diese Maschine zu einer eigenen Produktion gehört: Bezeichnung: Kehrmaschine mit Schneefräse Funktion Marke: Geotech Marke / Modell SS WLSS 680-680 WEL Baujahr: 2016 auf die sich diese Erklärung bezieht ist in Übereinstimmung mit den folgenden Richtlinien und Normen: 2006/42 / EG Anhang I / 05.06...

Diese Anleitung auch für:

Ss wlss 680 wel
