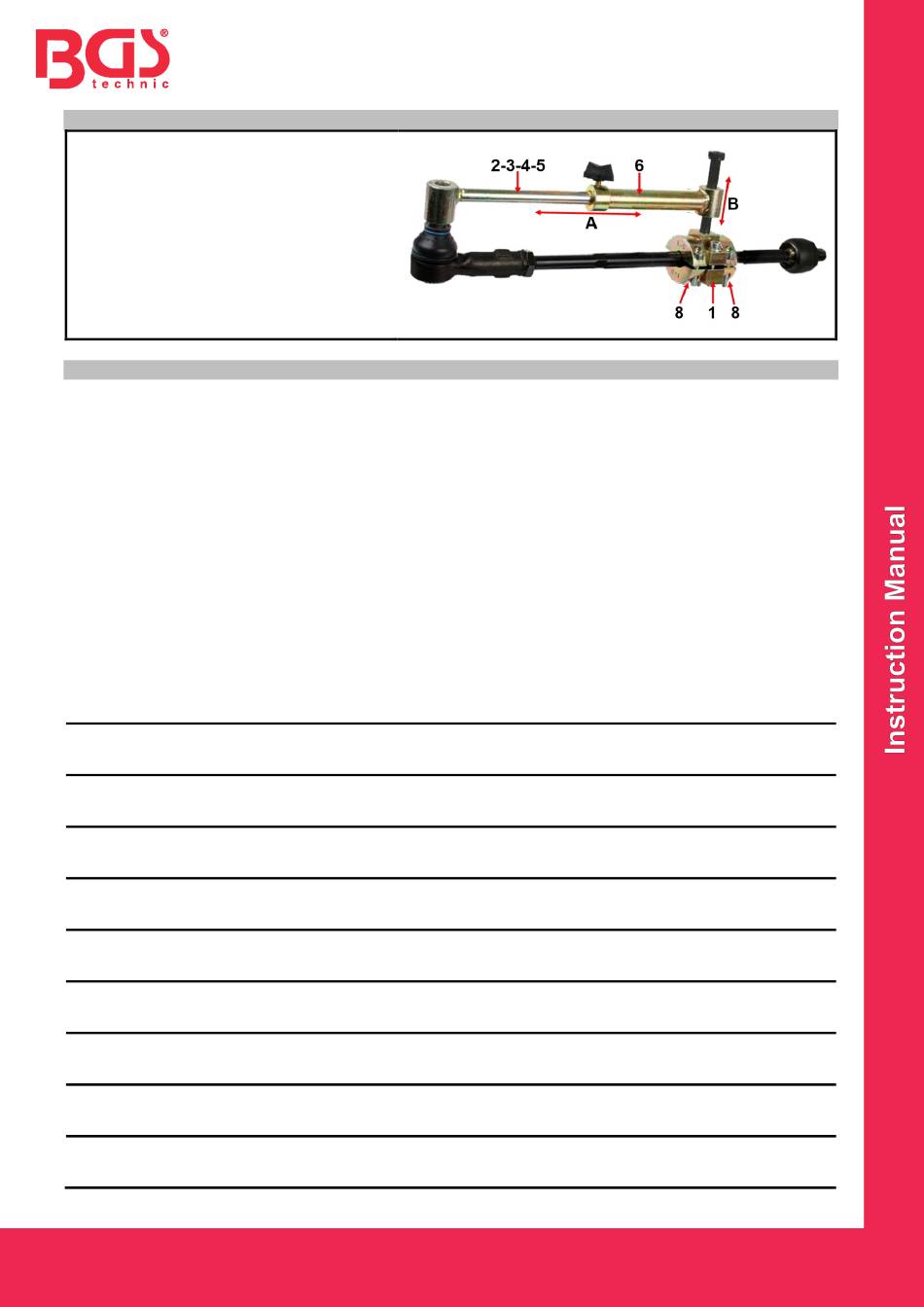

MONTAJE
1 Dispositivo de sujeción del tubo de
fijación
2- 3- 4- 5 Calibres
6 Tubo de fijación
8 Abrazaderas de fijación (2x)
A Medida de longitud
B Regulación de altura
INSTRUCCIONES
1. Retire la tuerca del cabezal de la barra de acoplamiento y presione el cabezal de la barra de
acoplamiento para sacarlo del cojinete oscilante.
2. Fije el dispositivo de sujeción (1) a la barra de acoplamiento axial con abrazaderas de fijación
(8).
3. Empuje el calibre apropiado (2, 3, 4 o 5) en el tubo de sujeción (6) e inserte el perno de bola de
la barra de acoplamiento en el orificio del cabezal del calibre .
4. Ajuste la distancia (A) mediante el mecanismo de deslizamiento y fíjela al tubo de sujeción (6)
con la ayuda del tornillo de mariposa.
5. El calibre puede ser empujado hacia arriba a través del pasador deslizante (B) hasta que el
perno de bola esté libre y pueda ser retirado.
6. Gire el nuevo cabezal de la barra de acoplamiento en la barra de acoplamiento axial hasta que la
clavija de bola del cabezal de la barra de acoplamiento encaje exactamente en el orificio del
cabezal del calibre (2, 3, 4 o 5).
