Geeignet für direktes Arbeiten am Fahrzeug
-
einfaches Einsetzen der Druckstücke durch Schnellkupplung
-
Einfache Montage / Demontage der Spindel in der Anwendung
-
für standard- und kunststoffummantelte Leitungen aus Stahl, Aluminium, Kupfer und Messing
-
geeignet für Konvex- und Doppelbördelung nach SAE und DIN
Inhalt:
• Spannbacken: 4,75 mm (3/16"), 5 mm, 6 mm
• Hydraulikspindel
• Rohrschneider mit Entgrater
1

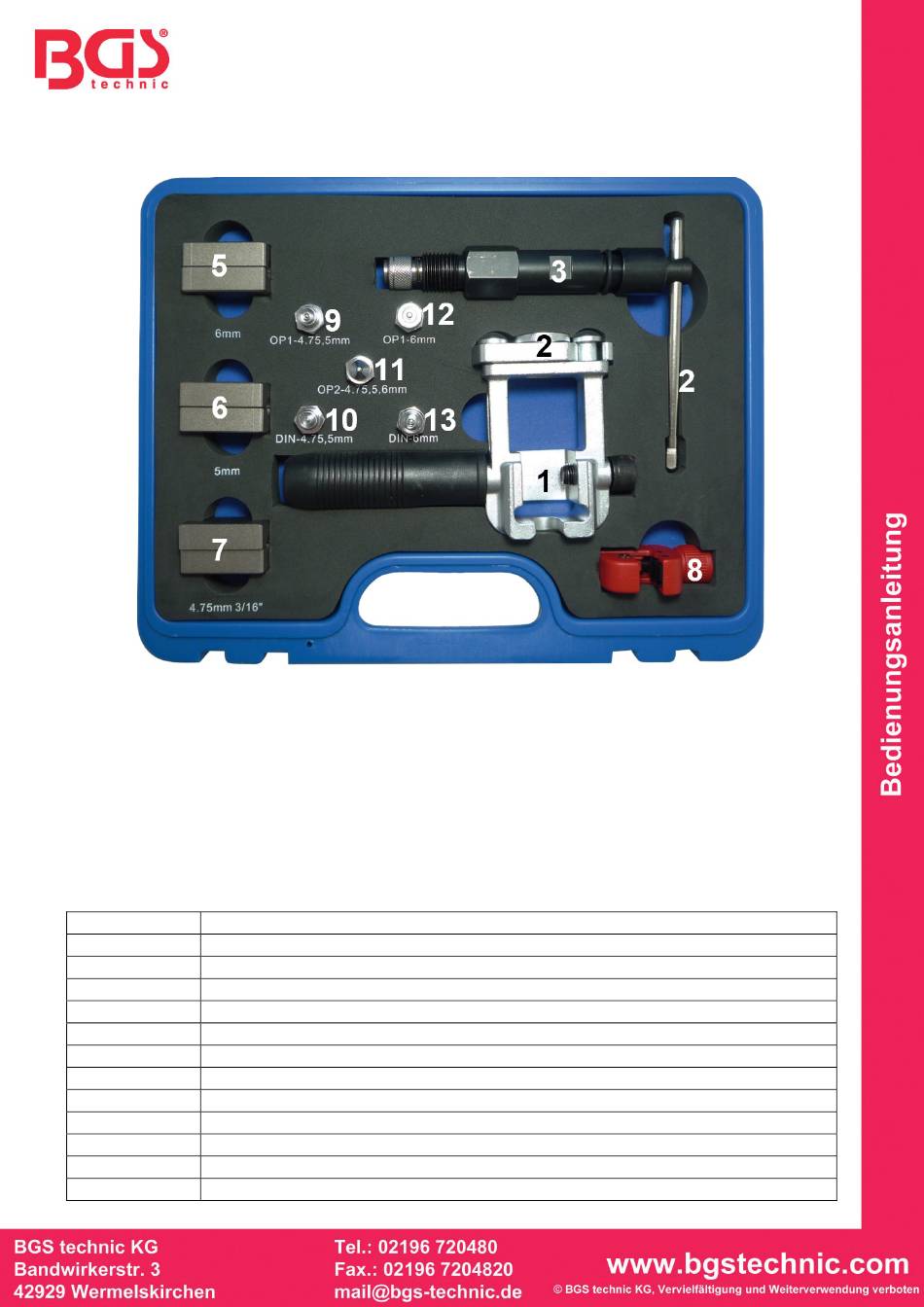

Grundkörper (Aufnahme für Klemmbacken)
2
Gegendruckplatte
3
Spindel
4
Drehgriff für Spindel / Spannschraube
5
Klemmbackenpaar 6 mm / 1/4"
6
Klemmbackenpaar 5 mm
7
Klemmbackenpaar 4,75 mm / 3/16"
8
Rohrschneider und Entgrater
9
Druckstück OP1 4,75 mm / 3/16" + 5 mm
10
Druckstück DIN 4,75 + 5 mm
11
Druckstück OP2 4,75 mm / 3/16" + 5 mm+ 6 mm / 1/4"
12
Druckstück OP1 6 mm / 1/4"
13
Druckstück DIN 6 mm
Hydraulisches Bördelgerät
Art. 8310
Verwandte Anleitungen für BGS technic 8310
Inhaltszusammenfassung für BGS technic 8310
- Seite 1 Art. 8310 Hydraulisches Bördelgerät Geeignet für direktes Arbeiten am Fahrzeug einfaches Einsetzen der Druckstücke durch Schnellkupplung Einfache Montage / Demontage der Spindel in der Anwendung für standard- und kunststoffummantelte Leitungen aus Stahl, Aluminium, Kupfer und Messing geeignet für Konvex- und Doppelbördelung nach SAE und DIN Inhalt: •...
- Seite 2 Bedienung Nehmen Sie die dem Durchmesser der Bremsleitung entsprechenden Klemmbacken (5, 6, oder 7) und legen die Bremsleitung zwischen die Klemmbacken. Verwenden Sie die Klemmbacken so, dass die gewünschte Bördelkante (90° bzw. 45°) entsteht Betätigen Sie die Spannschraube um die Bremsleitung in den Klemmbacken fest einzuspannen.
- Seite 3 Nehmen Sie die Druckspindel (3) und stecken das für die entsprechende Bördelung notwendige Druckstück (9 - 13) ein. Schrauben Sie die Druckspindel (4) zusammen mit dem Druckstück in den Gegendruckkörper (2) Achten Sie darauf, dass die Spindel bis zum Anschlag in den Grundkörper eingeschraubt ist! Verwenden Die den Drehgriff (4) um die Druckspindel (3) zu betätigen und drehen diesen rechtsherum bis sie einen Gegendruck spüren, um die Bördelung fertigzustellen.
