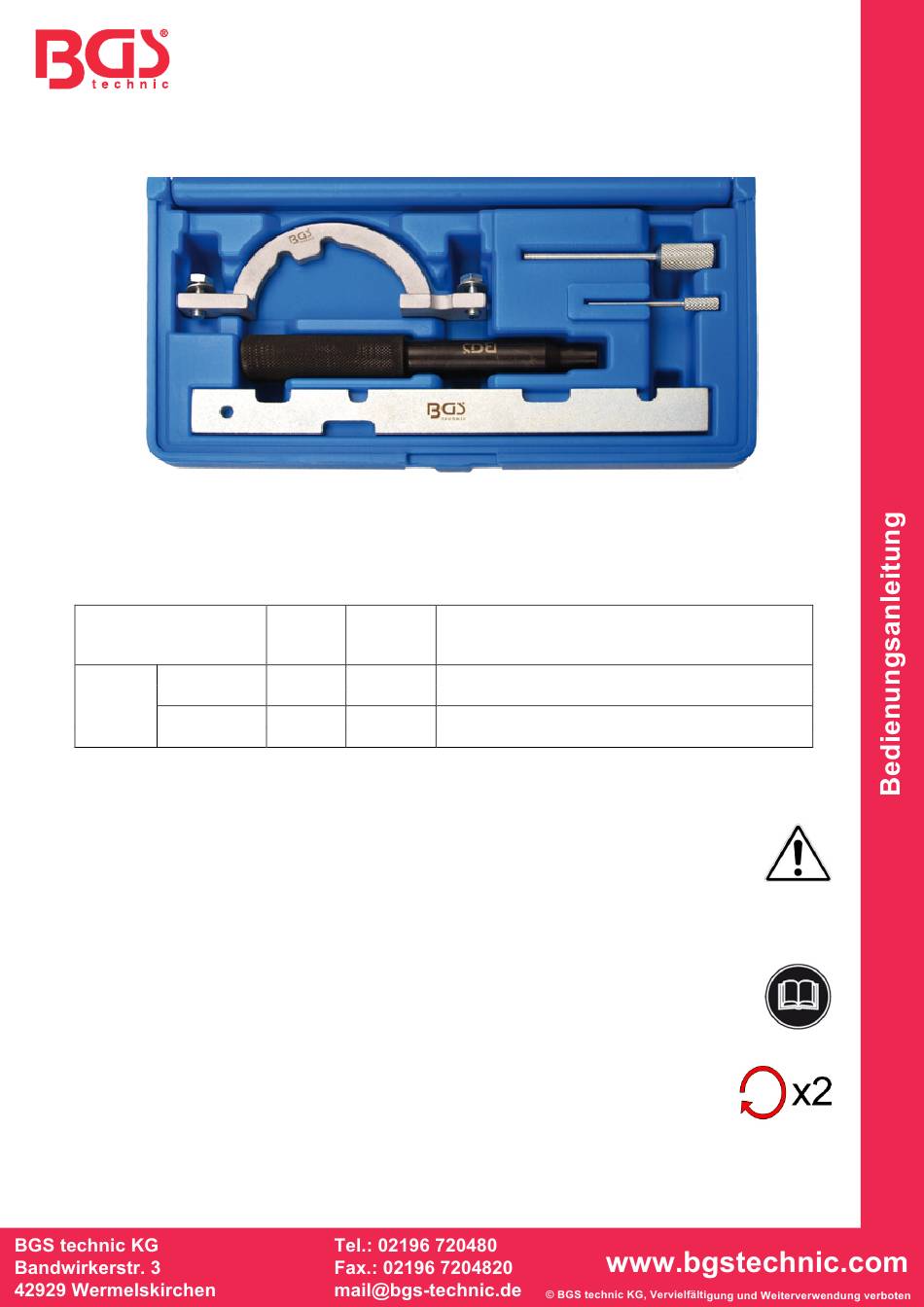

Motor-Einstellsatz für Opel 1,0-1,2-1,4L
ALLGEMEIN
Dieser Satz enthält wichtige Werkzeuge die benötigt werden beim Erneuern der Zylinderkopfdichtung,
erneuern der Kette und Überprüfen der Motorsteuerzeiten an Opel Motoren.
VERWENDUNG
MODELL
Corsa
Opel
Agila
SICHERHEITSHINWEISE
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
•
Gegenstände können von drehenden Teilen erfasst werden und zu schweren
Verletzungen führen.
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches Starten
•
des Motors.
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein
•
Werkstatthandbuch. Verwenden Sie immer eine fahrzeugspezifische Serviceliteratur.
Aus dieser entnehmen Sie bitte technische Angaben wie Drehmomentwerte, Hinweise
zur Demontage / Montage usw.
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen
•
von Hand drehen und die Steuerzeiten erneut überprüfen.
SW-Stahl und Werkzeugvertriebs GmbH
L
e
v
e
k r
u
s
r e
t S
a r
s
s
e
6
5
D
4 -
2
8
9
7
R
e
m
s
c
h
e
d i
8151-6
8151-17
JAHR
MOTOR
1.0 L 12V
2001
1.2 L 16V
1.0 L 12V
2001
1.2 L 16V
Tel. +49 (0) 2191 / 46438-0
F
ax +49 (0) 2191 / 46438-40
- E
M
8151-22
8151-16
MOTOR CODE
X10XE
X12XE
X10XE
X12XE
a
: l i
n i
o f
@
s
w
s
a t
l h
d .
e
Art. 8303
