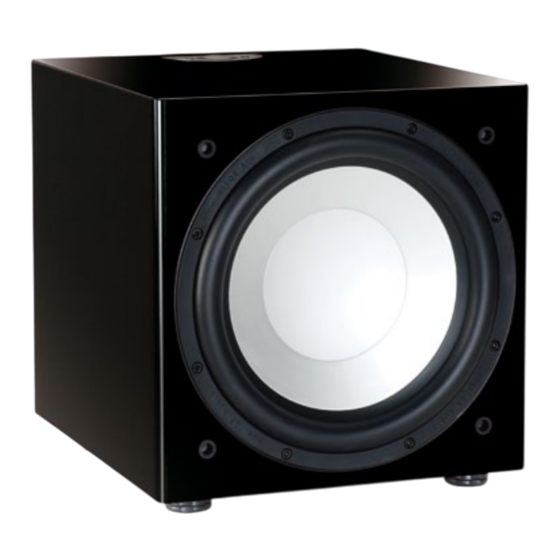

- Seite 1 Silver RX W12 Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Einleitung Sicherheitshinweise Recycling Auspacken Verwendung der Spikes Bedienung, Anschluss und Einrichtung 7-10 Aufstellung und Installation Spezifikationen Gewährleistung und Service EC Declaration of Conformity Datenschutz Eigentümerinformation © Monitor Audio 2010... -
Seite 4: Einleitung
Einleitung Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf eines Monitor Audio Silver RX Lautsprechers entgegenbringen. Alle Komponenten dieses Lautsprechers sind von höchster Güte: die Werkstoffe wurden mit größter Sorgfalt ausgewählt, aufeinander abgestimmt und ausführlichen Tests unterzogen. Ein Monitor Audio Produkt garantiert Ihnen maximalen Klanggenuss und eine lange Lebensdauer. Die Monitor Audio Silver RX werden ausschließlich von Hand gefertigt, wobei das überragend verarbeitete Gehäuse von unseren traditionellen Holzbearbeitungsfachkenntnissen profitiert und Ihnen so einen sicheren Blickfang in Ihrer Wohnumgebung bietet. Die Musik soll der natürlichen Steigerung der Lebensqualität dienen. Sie regt die Phantasie an, verbessert Ihr Wohlbefinden, hilft sich auszuruhen und verschafft Ihnen unendliche vergnügliche Stunden. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Leseinstruktionen Bitte lesen und befolgen Sie alle Instruktionen der Bedienungsanleitung vor der Inbetriebnahme des Lautsprechers. Alle Sicherheitshinweise MÜSSEN ohne Ausnahme befolgt werden, um Gesundheitsschäden oder Beschädigung der Lautsprecher vorzubeugen. Heben/Bewegen des RX W12 Der RX W12 Subwoofer hat ein hohes Gewicht. Sie müssen immer sehr sorgfältig vorgehen, wenn Sie ihn heben oder umstellen wollen. Das Auspacken und die Platzierung des Subwoofers sollte stets zu zweit durchgeführt werden. Stromversorgung Wenn Sie den Subwoofer eine längere Zeit nicht benutzen wollen, schalten Sie das Gerät am Netzschalter aus oder trennen ihn von der Netzsteckdose. Ziehen Sie dabei immer am Stecker des Netzkabels, niemals am Kabel selbst. Schutz des Netzkabels Das Netzkabel ist so zu verlegen, dass niemand drüber stolpern kann oder es von darauf oder dagegen gestellten Gegenständen beschädigt werden könnte. Umgebungsbedingungen Wählen Sie für Ihren Subwoofer einen ebenen, trockenen und sauberen Platz entfernt von Fenstern mit direkter Sonneneinstrahlung, Wärmequellen, mechanischen Erschütterungen, Staub, Feuchtigkeit und extremer Kälte. -
Seite 6: Wartung
Wartung Unternehmen Sie auf keinen Fall den Versuch den Service für das Gerät über den in der Betriebsanleitung genannten Rahmen hinaus zu erledigen. Diese Arbeiten sollten ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Bei Fragen und Unsicherheiten wenden Sie sich an Ihren Monitor Audio Fachhändler. Reinigung Bei der Herstellung der Silver RX Lautsprecher wurden die dafür verwendeten Materialien mit großer Sorgfalt ausgewählt. Unser Ziel ist es Ihnen einen lebenslangen musikalischen Genuss zu gewährleisten. Zur Reinigung reicht ein sanftes Abwischen mit einem weichen, sauberen Tuch. Die Lautsprecher sollten wie feine Möbelstücke behandelt werden, denn sie wurden mit gleicher Sorgfalt produziert. Bei der Reinigung sollten Sie nie die Chassis berühren, da dieses den Klang dauerhaft beeinträchtigen kann. Hochwertige Furniere Wir von Monitor Audio sind sehr stolz darauf Ihnen ein Produkt von dieser hohen Qualität bieten zu können. Wir verwenden ausschließlich handsortierte, natürliche Furnierstoffe, die sorgfältig zusammengesetzt und lackiert werden, um bestmögliche Qualität zu erreichen. Die große Auswahl an verschiedenen Farben und Muster der Furniere können Sie jederzeit in unseren Prospekten oder in den Ausstellungsräumen Ihres Fachhändlers in Augenschein nehmen. -
Seite 7: Recycling
Recycling Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das... -
Seite 8: Verwendung Der Spikes
Verwendung der Spikes auf dem Teppichboden Bitte stellen Sie sicher, dass keine Kabel Kontermutter Verschluss unter dem Teppichboden verlaufen, die von den Spikes beschädigt werden mutteerLockin könnten. g Nut Main Threaded Einstellschraube Die Spikes sind im Auslieferzustand bereits für Assembly den Einsatz auf dem Teppichboden vormontiert und müssen lediglich noch unter den Subwoofer Kunstoffeinsatz Kunststoffeinsatz... -
Seite 9: Bedienung Anschlussmöglichkeiten Und Einrichtung
Bedienung Anschlussmöglichkeiten und Einrichtung © Monitor Audio 2010... - Seite 10 1. POWER LED-Anzeige für Standby / Ein Die LED-Anzeige zeigt an, ob sich der Subwoofer im Standby Modus befindet oder eingeschaltet ist. 2. FREQUENCY-Regler Dieser Regler dient der Einstellung der oberen Grenzfrequenz, die von Ihrem RX W12 wiedergegeben wird (Einstellbereich 40 bis 120 Hz). Der Wert richtet sich in erster Linie nach der unteren Grenzfrequenz, also der Tiefbassfähigkeit der restlichen Lautsprecher in Ihrem Setup. Schauen Sie in der Tabelle nach, wie die Übergangsfrequenz optimal eingestellt wird. Auch die Aufstellung der Lautsprecher in Ihrem Zimmer beeinflusst die Basswiedergabe in beträchtlichem Maße. Experimentieren ist angeraten.
-
Seite 11: Wichtige Sicherheitshinweise Auf Der Rückseite
5. POWER MODE Dieser Kippschalter hat drei Stellungen: ON [Ein] – AUTO [Automatik] – OFF [Aus]. Wenn der Schalter auf ‚OFF‘ steht, ist der Subwoofer nicht in Betrieb. In der Stellung ‚AUTO‘ schaltet sich der Subwoofer ein, sobald ein Signal eintrifft. Er bleibt eingeschaltet, bis für ca. 15- 20 Minuten kein Signal angekommen ist. Der RX W12 schaltet sich dann in den Standby- Modus, bis wieder ein Signal eingeht. Wenn der Schalter auf ‚ON‘ steht, ist der Subwoofer ständig unter Strom. 6. +12VDC Trigger Eingang Für eine optimale Integration in Ihr System ist der RX W12 mit einem 12V-Triggereingang versehen. Wird der Triggereingang verwendet spielt die Stellung des Power Mode Schalters keine Rolle. 7. LINE IN Cincheingänge (links und rechts): Dies ist der obligatorische Eingang des RX W12. Wenn Sie einen Stereoverstärker verwenden, kann der Anschluss mit einem doppeladrigen Signalkabel vom Pre-out des Verstärkers gewährleistet werden. Wenn ein digitaler A/V-Prozessor oder ein A/V-Receiver/Verstärker verwendet wird, kann ein einadriges Kabel vom ‚Sub-out‘ oder LFE Ausgang am Verstärker an den Cincheingang des RX W12 mit der Kennzeichnung ‚R‘ angeschlossen werden. Der Cincheingang mit der Kennzeichnung ‚L‘ wird in diesem Fall nicht genutzt. - Seite 12 10. POWER Netzschalter Zur Inbetriebnahme des Subwoofers schalten Sie den schalter in Position ‚ON‘. Wenn Sie das Gerät länger nicht benutzen wollen schalten Sie das Gerät am Netzschalter aus. ACHTUNG: Stellen Sie Ihren RX W12 stets so auf, dass die Schalter auf der Rückseite frei zugänglich sind. 11. Netzanschluss / Netzsicherung Der RX W12 besitzt einen zweipoligen Anschluss für die Stromversorgung. Verwenden Sie ausschliesslich das mitgelieferte Kabel. Der RX W12 ist mit einer externen Netzsicherung ausgerüstet (11a). Wenn die Sicherung im Betrieb anspricht kann sie durch eine Ersatzsicherung ausgetauscht werden. Vor dem Wechseln muss unbedingt das Netzkabel herausgezogen werden. Sollte die Sicherung erneut ansprechen, holen Sie sich Hilfe von einem autorisierten Fachhändler. Versuchen Sie nicht, die Sicherung nochmals neu einzusetzen, da sonst ernste Schäden an der Verstärkereinheit auftreten können. 12.
-
Seite 13: Aufstellung Und Installation
Aufstellung und Installation Beim Platzieren des RX W12 sollten Sie die Aufstellung in einer Ecke möglichst vermeiden, da so ein deutliches Brummen zustande kommen kann. Zunächst benötigen Sie auch unbedingt einen leichten Zugang zu der Gerätesteuerung. Sobald der Subwoofer an der richtigen Stelle steht, prüfen Sie, ob die Anschlusskabel lang genug sind und nicht spannen oder verdreht sind. Schließen Sie den RX W12 erst dann an das Stromnetz an, wenn der Installationsvorgang abgeschlossen ist. Die optimalen Einstellungen hängen ganz alleine von Ihren Systemparametern ab. Stellen Sie für einen ersten Versuch die Kontrollregler folgendermaßen ein: Pegelkontrolle Steht auf Minimum... -
Seite 14: Spezifikationen
Spezifikationen Monitor Audio RX W12 Subwoofer 21 Hz (EQ 1); 27 Hz (EQ 2) untere Grenzfrequenz: 40 - 120 Hz variabel obere Grenzfrequenz: aktiv 4. Ordnung 24db/Oktave Tiefpassfilter: geschlossen, Gehäuse: 25mm MDF-Konstruktion mit interner Verstrebung 500 Watt (R.M.S.); 1000 Watt (Spitze) Verstärkerleistung: Klasse D Digitalverstärker Verstärkerklassifizierung: 30cm Hochleistungs-C-CAM™ Chassis Chassis: 340 x 340 x 380 mm (B x H x T) Abmessungen: 340 x 375 x 410 mm (B x H x T) inkl. Füße, Grill u. Verstärkereinheit 22,6 kg Gewicht (ohne Verpackung): 20 kOhm Eingangswiderstand: 115V / 230V (automatische Auswahl) Eingangsspannung: Netzschalter mit Funktion An-Auto-Aus Eigenschaften: Variable Pegelkontrolle Variable Übergangsfrequenz (40 – 120 Hz) Phasenkontrolle (0° oder 180°) Schalter für Low Pass Filterung (IN oder OUT) L/R-Eingänge L/R-Ausgänge zweipoliger Netzkabel Anschluss, abgesichert Echtholzfurniere in Schwarz, Walnuss, Eiche, Rosenut;... -
Seite 15: Gewährleistung Und Service
Gewährleistung und Service Die Gewährleistung gilt, wenn die Garantiekarte ausgefüllt innerhalb von 30 Tage nach dem Kauf eingeschickt wird. Das von Ihnen gekaufte Gerät wurde vor dem Versand im Werk auf Herz und Nieren durchgeprüft. Monitor Audio garantiert den einwandfreien mechanischen Betrieb seiner Lautsprecher und ihrer elektronischen Bauteile und bürgt für kontinuierliche Leistungen. Für die Lautsprecher und die elektronischen Bauteile Ihrer Lautsprecherboxen gilt neben der in jedem Land geltenden gesetzlichen Herstellergarantie auch eine Garantieerweiterung ab dem Kaufdatum. Diese Garantieerweiterung beträgt 5 Jahre für die Lautsprecher und 2 Jahre für die elektronischen Bauteile Ihrer Lautsprecherboxen. Sie deckt sämtliche Herstellungsmängel mit Ausnahme der Schäden durch unsachgemäße Verwendung ab. -
Seite 16: Ec Declaration Of Conformity
EC Declaration of Conformity © Monitor Audio 2010... -
Seite 17: Datenschutz
Datenschutz Wir bei Monitor Audio haben uns dazu verpflichtet die Wünsche und die Privatsphäre unserer Kunden zu respektieren. Wir behandeln Ihre Daten grundsätzlich vertraulich und geben diese nicht an Dritte weiter, sondern benutzen diese nur innerhalb der Monitor Audio Organisation für die Bearbeitung von Garantiefällen und die Lieferung von Ersatzteilen. Vielleicht werden wir Sie in der Zukunft kontaktieren um sicherzustellen, dass Sie mit dem Produkt und mit unserem Service zufrieden sind und um Sie mit aktuellen Produktinformationen auf dem Laufenden zu halten. - Seite 18 v 1.0 RC08072010...
