EDIFIER MR4 Bedienungsanleitung Seite 41

3 4 2

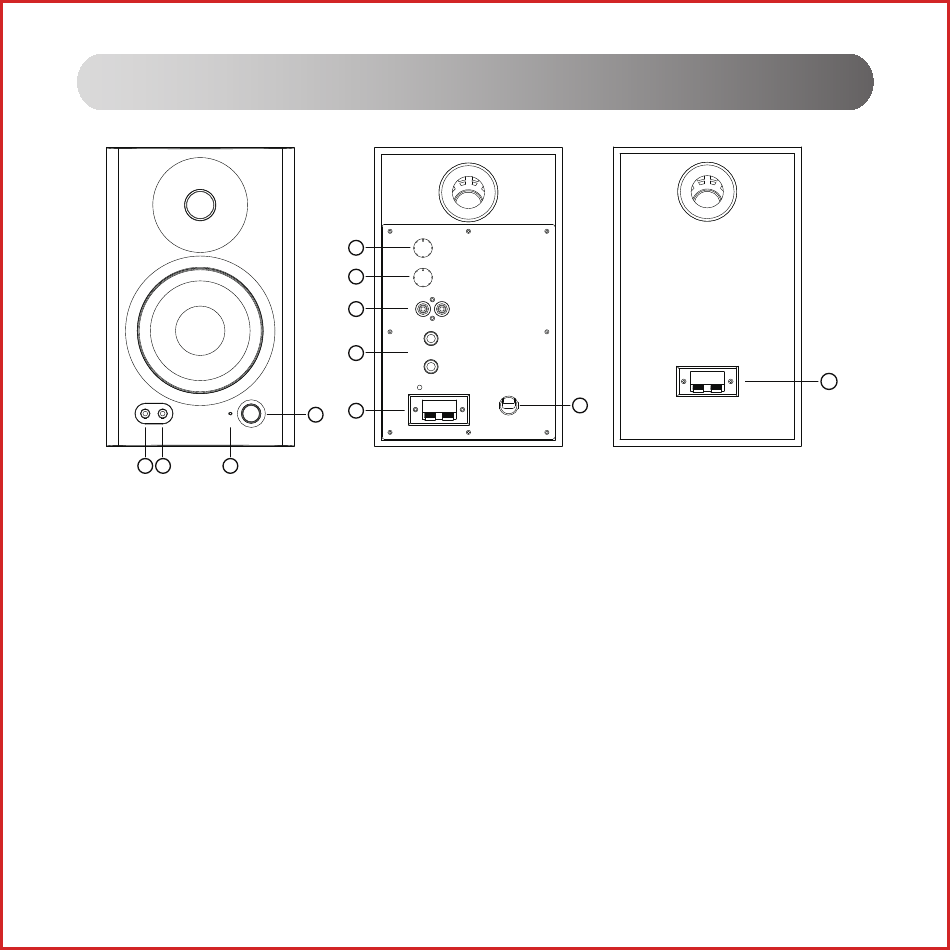

1. Selettore multifunzione
Ruotando: controllo del volume
Premere: scorrimento tra gli effetti audio (Monitor/Musica)
Premere e tenere premuto: accensione/spegnimento
2. Indicatore
Rosso: modalità monitor
Verde: modalità musica
3. Ingresso AUX sbilanciato
4. Uscita cuffie
5. Trimmer di bassa frequenza (regola le frequenze intorno a 100Hz di ±6dB).
6. Trimmer di alta frequenza (regola le frequenze superiori a 10kHz di ±6dB).
7. Ingresso RCA sbilanciato
8. Ingresso TRS bilanciato
9. Collegamento all'altoparlante passivo (sinistro)
10. Cavo di alimentazione
11. Connessione all'altoparlante attivo (destro)
5
6
7
8
9
1
Utilizzo delle funzioni
10
11
