Montage
Montage

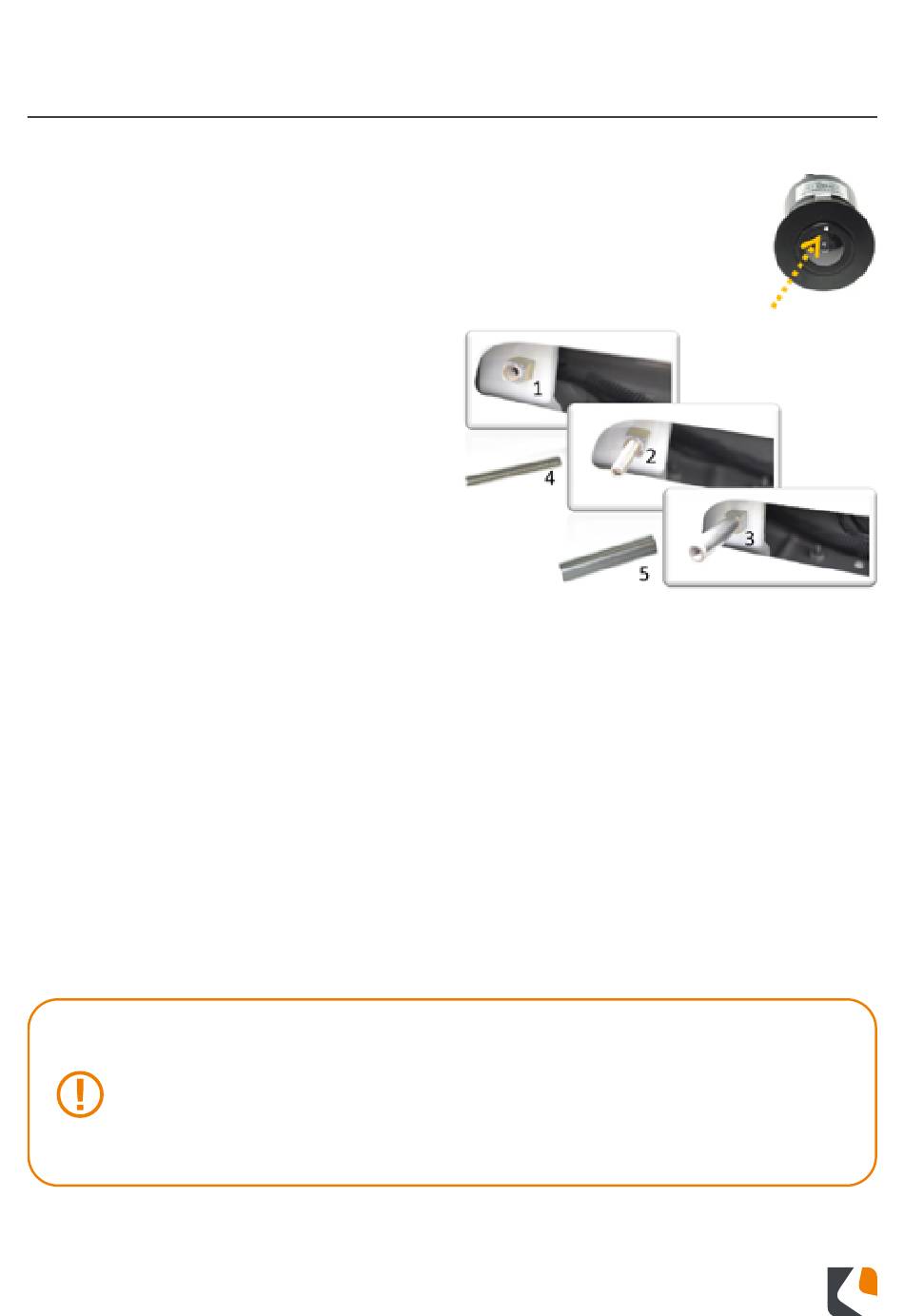

1. Kamera mit dem weißen Punkt nach oben in die runde Öffnung der Konsole einsetzen.
Sollte die Kamera zu locker sitzen, können die Metalllaschen seitlich an der Kamera
vorsichtig etwas aufgebogen werden.
2. Dritte Bremsleuchte am Fahrzeug entfernen. Dazu beide Schrauben lösen und Brems-
leuchte lösen. Stecker an der Bremsleuchte entriegeln und abziehen.
3. Beide Gewindestifte (Abb. 4) in die Vierkant-
muttern (Abb. 1) handfest bis zum Anschlag
eindrehen (Abb. 2).
4. Auf die eingedrehten Gewindestifte die Hülse mit
dem Innengewinde (Abb. 5) bis zum Anschlag auf-
drehen und festziehen (Abb. 3).
5. Kameraleitung zum Radioschacht im Armaturen-
brett verlegen, sofern keine Vorbereitung vorhanden ist.
ACHTUNG: Leitung beim Entfernen der Umreifung nicht
einschneiden. Darauf achten, dass die Leitung beim Verlegen
nicht beschädigt wird. Vorsicht bei scharfen Kanten. Nicht an der Leitung ziehen.
6. Kameraanschluss (ggf. mit Adapter) in den Innenraum führen und mit der Leitung nach vorn verbinden.
7. Konsole mit der Kamera auf Karosserie aufsetzen. Darauf achten, dass die Gummidichtung sauber an
der Karosserie anliegt.
8. Anschluss der Bremsleuchte einstecken, Bremsleuchte in die Konsole einsetzen und mit den Original-
schrauben befestigen.
9. Leitung vorn am Monitor bzw. Navigationssystem anschließen. Schwarz an Masse, rot
über Sicherung an Rückfahrscheinwerfer (wenn Kamera nur beim Rückwärtsfahren genutzt werden
soll) bzw. +15 (für permanente Funktion bei eingeschalteter Zündung) anschließen. Cinch-Stecker an
Rückfahrkamera-Anschluss des Monitors oder Navigationssystems einstecken.
10. Bilddarstellung auf dem Monitor bzw. dem Navigationssystem prüfen. Evtl. muss der Kameraanschluss
am Gerät aktiviert werden. Hinweise zur Bedienung bitte der Anleitung des Monitors bzw. Navigations-
systems entnehmen.
Wichtige Hinweise
Bitte kontrollieren Sie vor der Montage, ob die Bremslichtkamera an die vorgesehene Position passt.
Trotz des robusten Gehäuses sollte diese Kamera sorgfältig behandelt werden. Zur Reinigung nur
milde Reinigungsmittel und keinen Hochdruckreiniger verwenden. Die Kamera hat keine Bedien-
elemente. Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Monitors bzw. Naviga-
tionssystems, an das die Kamera angeschlossen ist.
CaratecSAFETY
