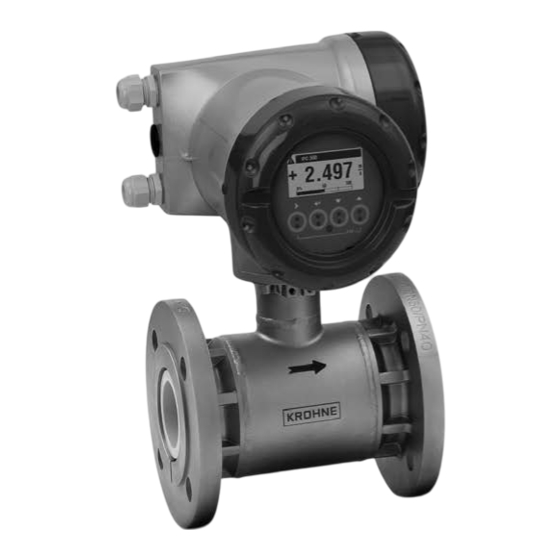

KROHNE OPTIFLUX 7300 Schnellstartanleitung
Magnetisch-induktives durchflussmessgerät mit nichtmedienberührten elektroden und keramikauskleidung
Vorschau ausblenden
Andere Handbücher für OPTIFLUX 7300:
- Startanleitung (24 Seiten) ,
- Anleitung (40 Seiten) ,
- Handbuch (44 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KROHNE OPTIFLUX 7300
Inhaltszusammenfassung für KROHNE OPTIFLUX 7300
- Seite 1 OPTIFLUX 7300 OPTIFLUX 7300 OPTIFLUX 7300 OPTIFLUX 7300 Quick Start Quick Start Quick Start Quick Start Magnetisch-induktives Durchflussmessgerät mit nicht- medienberührten Elektroden und Keramikauskleidung © KROHNE 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de...
-
Seite 2: Inhaltsverzeichnis
2.9.2 Anzugsmomente und Drücke der Flanschausführungen ............ 16 3 Elektrische Anschlüsse 3.1 Sicherheitshinweise ....................... 18 3.2 Erdung ..........................18 3.3 Anschlussdiagramme..................... 19 4 Technische Daten 4.1 Abmessungen und Gewichte..................20 www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 3: Sicherheitshinweise
Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • im Handbuch enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com... -
Seite 4: Installation
1 Bestelltes Durchflussmessgerät (Sandwich- oder Flanschausführung) 2 Produktdokumentation 3 Kalibrierzertifikat 4 Erdungsringe (optional) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 5: Gerätebeschreibung
INFORMATION! Produktspezifische Informationen und ausführliche Produktdaten sind über das Web-Tool PICK (Product Information Center KROHNE) abrufbar. Sie finden PICK im Menü "Services" auf der Website KROHNE.com. Folgende Ausführung ist verfügbar: • Kompakt-Ausführung (Messumformer direkt auf den Messwertaufnehmer montiert) Abbildung 2-2: Verfügbare Ausführungen 1 Sandwichausführung... -
Seite 6: Typenschilder
Zusätzliche Informationen (z. B. die korrekte Spannungsversorgung) finden Sie in der Dokumentation des Messumformers. 1 Name und Adresse des Herstellers. 2 Typenbezeichnung des Durchflussmessgeräts und CE-Kennzeichnung mit Nummer(n) der Benannten Stelle(n). 3 Kalibrierdaten. 4 Daten für Stromversorgung. 5 DGRL-Daten. www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 7: Lagerung
Stellen Sie sicher, dass Ihnen alle erforderlichen Werkzeuge zur Verfügung stehen: • Innensechskantschlüssel (4 mm) • Kleiner Schraubendreher • Schlüssel für Kabelverschraubungen • Schlüssel für Wandhalterung (nur getrennte Ausführung) • Drehmomentschlüssel zur Installation des Durchflussmessgeräts in der Rohrleitung 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com... -
Seite 8: Allgemeine Anforderungen
Durchflussmessgeräte sind auf Schwingungspegel nach IEC 60068-2-64 geprüft. Magnetfelder vermeiden! Halten Sie mindestens einen Abstand von 5 DN zwischen den • magnetisch-induktiven Messwertaufnehmern ein. 2.7.1 Vibrationen Abbildung 2-4: Schwingungen vermeiden 2.7.2 Magnetfeld Abbildung 2-5: Magnetfelder vermeiden www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 9: Einbaubedingungen
Krümmern: ≥ 10 DN INFORMATION! 2-dimensional gebogene Krümmer treten nur in der vertikalen oder oder oder horizontalen Ebene (X/Y) oder auf, 3-dimensional gebogene Krümmer dagegen in der vertikalen und und horizontalen Ebene (X/Y/Z). 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com... -
Seite 10: T-Stück
1 ≥ 10 DN 2.8.4 Krümmer Abbildung 2-9: Installation in gebogenen Rohrleitungen (90°) Abbildung 2-10: Installation in gebogenen Rohrleitungen (45°) VORSICHT! Vermeiden Sie ein Leerlaufen oder eine Teilbefüllung des Messwertaufnehmers www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 11: Freier Auslauf
INSTALLATION OPTIFLUX 7300 2.8.5 Freier Auslauf Abbildung 2-11: Installation vor einem freien Auslauf 2.8.6 Regelventil Abbildung 2-12: Installation vor einem Regelventil 2.8.7 Pumpe Abbildung 2-13: Installation nach einer Pumpe 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com... -
Seite 12: Entlüftung
2.8.8 Entlüftung Abbildung 2-14: Entlüftung 1 ≥ 5 m 2 Entlüftungspunkt 2.8.9 Temperaturen Abbildung 2-15: Temperaturen 1 Prozesstemperatur 2 Umgebungstemperatur 3 Sonnenschutz VORSICHT! Schützen Sie das Gerät vor direkter Sonneneinstrahlung. www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 13: Flanschversatz
INSTALLATION OPTIFLUX 7300 2.8.10 Flanschversatz VORSICHT! Max. zulässiger Versatz der Flanschdichtflächen: ≤ 0,5 mm / 0,02" Abbildung 2-16: Flanschversatz 2.8.11 Einbaulage Abbildung 2-17: Einbaulage 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com... -
Seite 14: Montage
Druckstufe Max. zulässiger Betriebsdruck DN [mm] [bar] 25...80 PN 40 PN 16 PN 25 ASME B 16.5 Nennweite Druckstufe Max. zulässiger Betriebsdruck [Zoll] [psig] 1...4" 150 lb 1...3" 300 lb www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... - Seite 15 Gefülltes PTFE / PTFE / Graphit PF29 Stufe Größe ftlb ftlb 1" 300 lb 1" 1 ½" 300 lb 1 ½" 2" 300 lb 2" 3" 300 lb 3" 4" 300 lb 4" 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com...
-
Seite 16: Anzugsmomente Und Drücke Der Flanschausführungen
Die Nennweiten DN80 und DN100 besitzen 8 Löcher pro Flansch; bitte auch die anderen Bolzen auf die gleiche Weise festziehen. VORSICHT! Im Lieferumfang des Geräts sind 4 PTFE-Dichtringe enthalten (2 sind beim Einbau zu verwenden, 2 dienen als Ersatzteile). Weitere Dichtungen sind nicht erforderlich. www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... - Seite 17 ASME B 16.5 (300 lb) Nennweite Gegenflansche Empfohlene Anzugsmomente [ftlb] DN [Zoll] Stufe Bolzen Min. Max. 1" 4 x ¾" 1½" 4 x ¾" 2" 8 x 5/8" 3" 8 x ¾“ 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com...
-
Seite 18: Elektrische Anschlüsse
Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. Abbildung 3-1: Erdung 1 Metallrohrleitungen, nicht innenbeschichtet. Erdung ohne Erdungsringe. 2 Innenbeschichtete Metallrohrleitungen und nichtleitende Rohrleitungen. Erdung mit Erdungsringen. www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... -
Seite 19: Anschlussdiagramme
Abbildung 3-2: Erdungsring Nummer 1 Erdungsring Nummer 1 (für Typ VN19): • 3 mm / 0,12" dick (Tantal: 0,5 mm / 0,02") 3.3 Anschlussdiagramme INFORMATION! Für die Anschlussdiagramme siehe Dokumentation des betreffenden Messumformers. 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com... -
Seite 20: Technische Daten
Messwertaufnehmer. Beachten Sie, dass die Abmessungen bei anderen als den angeführten Druckstufen variieren • können. Ausführliche Informationen über die Abmessungen des Messumformers finden Sie in der • entsprechenden Dokumentation. www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de... - Seite 21 1,57 2,01 2,91 6,39 3" 6,02 7,13 5,24 2,36 3,15 4,17 14,11 4" 7,99 8,11 6,22 3,15 3,98 5,24 19,40 1 Gesamte Einbaulänge des Durchflussmessgeräts ohne Ringe: nur Maß L. 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com...
- Seite 22 Abbildung 4-3: Angaben zu Dichtungsoptionen 1 Dichtring: PTFE (weiß) Optional: leitfähiges PTFE (grau) / Gylon 3504 (blau) 2 Dichtring für gerundete Gegenflansche: gefülltes PTFE (blau) 3 DN25...100 / 1...4"; optionaler Distanzring mit Dichtung www.krohne.com 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de...
- Seite 23 ASME B 16.5 300 lb Nenn- Abmessungen [Zoll] weite Gewicht [lb] Zoll Ød1 1" 5,91 5,91 4,92 0,79 1,02 2" 7,87 7,20 6,50 1,57 2,01 22,9 3" 7,87 8,86 8,27 2,36 3,15 40,6 11/2020 - 4008326001 - QS OPTIFLUX 7300 R03 de www.krohne.com...
- Seite 24 Services für Engineering, Inbetriebnahme, Kalibrierung, Wartung und Training Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
