PrimAster CALGARY Bedienungsanleitung

2kw elektronischer kamin mit fernbedienung
Vorschau ausblenden Andere Handbücher für CALGARY:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
2kW elektronischer Kamin mit Fernbedienung
Model CALGARY (EF160B)
Geeignet zur Nutzung mit Kaminsims CALGARY
Dieses Produkt ist nur für gut isolierte Räume oder für den
gelegentlichen Gebrauch geeignet.
Bitte lesen Sie vor der Installation und Anwendung, die Anweisung
sorgfältig durch und bewahren diese für
zukünftige Referenzen auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PrimAster CALGARY

Inhaltszusammenfassung für PrimAster CALGARY

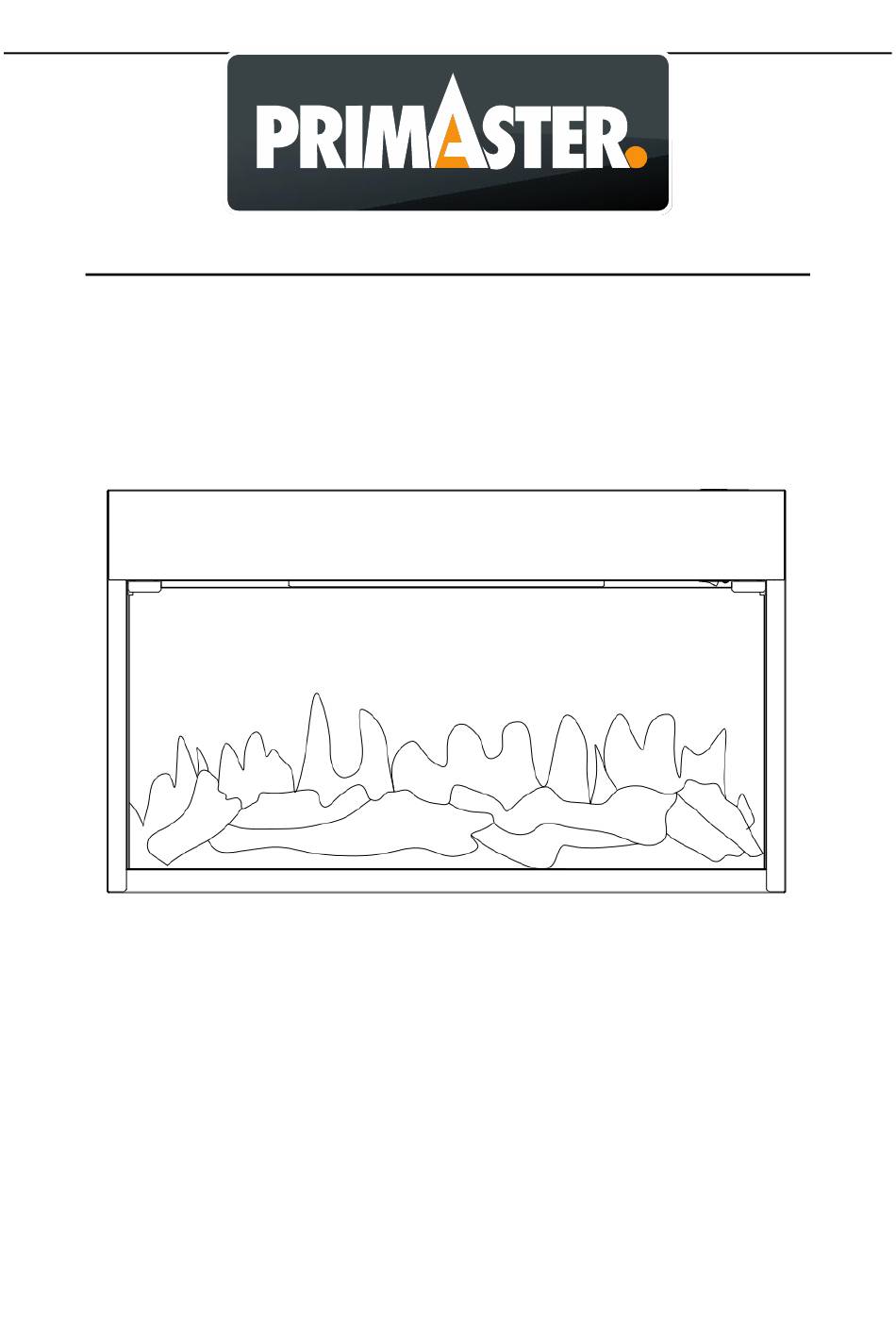

  • Seite 1 2kW elektronischer Kamin mit Fernbedienung Model CALGARY (EF160B) Geeignet zur Nutzung mit Kaminsims CALGARY Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet. Bitte lesen Sie vor der Installation und Anwendung, die Anweisung sorgfältig durch und bewahren diese für...

  • Seite 2: Inhaltsverzeichnis

    INHALT 1. Wichtige Sicherheitshinweise ·········································································1 2. Technische Spezifikationen ·············································································4 3. Teile und Hardware ························································································5 4. Geräteabmessung ···························································································6 5. Installationsanleitung ·····················································································6 Bedienungsanleitung ······················································································8 6a. Manuelle Systemsteuerung ······································································9 6b. Fernbedienung ······················································································· 10 7. Instandhaltung ····························································································· 12 8. Entsorgung ··································································································· 13...

  • Seite 3: Wichtige Sicherheitshinweise

    1. WICHTIGE SICHERHEITSHINWEISE Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät nutzen. Dieses Gerät ist nur für den Innengebrauch vorgesehen. Dieses Gerät ist nicht für den Gebrauch außerhalb des Hauses und nur für gut isolierte Räume oder gelegentlichen Gebrauch geeignet. Verwenden Sie dieses Gerät nicht in unmittelbarer Nähe von Bad, Dusche oder Schwimmbecken.
  • Seite 4 Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Servicecenter oder einer Fachkraft repariert werden. 1.10 NICHT ABDECKEN: Achtung: Um eine Überhitzung zu vermeiden, decken Sie das Gerät nicht 1.11 Um eine Brandgefahr zu vermeiden, halten Sie Textilien, Vorhänge oder andere...

  • Seite 5: Kinder Im Alter Von 3 Bis 8 Jahren Können Das Gerät

    1.18 Kinder im Alter von 3 bis 8 Jahren können das Gerät nur dann ein- / ausschalten, wenn es in seiner vorgesehenen normalen Betriebsstellung aufgestellt oder installiert wurde. Zusätzlich müssen Anweisungen zur sicheren Verwendung des Geräts erteilt worden sein. 1.19 Dieses Gerät kann von Kindern ab dem Alter von 8 Jahren und Personen mit eingeschränkten physischen, sensorischen...

  • Seite 6: Technische Spezifikationen

    2. TECHNISCHE SPEZIFIKATION Modell Nr.: EF160B Versorgungsspannung: AC 230-240V 50Hz Maximaler Energieverbrauch: 2KW Verbrauch für Flammeneffekt: 6W (LED 2W + Motor mit Flamme 4W) Verbrauch für Stimmunsglicht: DC12V, Max 4.56W, 0.38A...

  • Seite 7: Teile Und Hardware

    3. TEILE UND HARDWARE Packen Sie das Gerät sorgfältig aus, vergewissern Sie sich, dass das Gerät intakt ist und keine Transportschäden aufweist und kein Teil mit Wasser in Berührung gekommen ist. Im Zweifelsfall benutzen Sie das Gerät nicht und wenden Sie sich an ein autorisiertes Service-Center. Verpackung von Kindern fernhalten.

  • Seite 8: Geräteabmessung

    4. GERÄTEABMESSUNG Einheit: mm 5. INSTALLATIONSANLEITUNG Benötigtes Werkzeug Ein Schraubenzieher wird benötigt. Installationsort Ihr neuer elektrischer Kamin kann praktisch überall in Ihrem Haus installiert werden. Stellen Sie bei der Auswahl eines Standorts sicher, dass die allgemeinen Anweisungen befolgt werden. Für das beste Ergebnis, schützen Sie das Gerät vor direkter Sonneneinstrahlung.
  • Seite 9 Installation des Geräts Nehmen Sie die 4 Befestigungswinkel und ST4 * 10 Schrauben heraus, fixieren Sie die Befestigungswinkel wie unten gezeigt, achten Sie dabei auf die Richtung. Montage mit Mantel Modell Nr. MT160B 5.4a Installieren Sie den Einsatz von der Rückseite des Kamins aus. Verwenden Sie 4x M5 * 10 Schrauben und 4x Unterlegscheiben, um den Einsatz am Kamin zu befestigen.

  • Seite 10: Bedienungsanleitung

    5.4b Verbinden Sie beide Stecker, wie abgebildet. Befolgen Sie die Schritte der Montageanleitung die Sie mit ihrem MT160B erhalten haben. 6. BEDIENUNGSANLEITUNG WARNUNG! Betreiben Sie das Gerät nicht, wenn es beschädigt ist oder eine Fehlfunktion aufweist. Wenn Sie vermuten, dass das Gerät beschädigt ist oder eine Fehlfunktion aufweist, wenden Sie sich an einen qualifizierten Servicetechniker, um das Gerät zu überprüfen.

  • Seite 11: 6A. Manuelle Systemsteuerung

    Vorbereitung vor Gebrauch Das Gerät kann sowohl mit der Fernbedienung als auch mit den manuellen Bedienelementen am Gerät bedient werden. HINWEIS: Um sowohl die Fernbedienung als auch manuelle Funktionen zu verwenden, muss der manuelle Ein-/Ausschalter auf "ON" stehen. Um zu verhindern, dass das Produkt zu heiß...

  • Seite 12: 6B. Fernbedienung

    6a.4 Drücken Sie "Heater", um den Lüfter einzuschalten, drücken Sie die Taste erneut, um die zweite Stufe einzuschalten und drücken Sie die Taste dreimal, um die Heizung auszuschalten. Es gibt 3 Stufen, die Sie durchschalten können, einschließlich der OFF-Einstellung. 6b. FERNBEDIENUNG Hinweis: Vergewissern Sie sich, dass die Batterien richtig in der Fernbedienung installiert sind.
  • Seite 13 Temperatur 6b.4 Drücken Sie die Taste um die Temperatur einzustellen.  Die Digitalanzeige zeigt die Temperatureinstellung 23°C (Standarteinstellung) an.  Die Temperatur wird mit jedem Drücken um 1°C bis hin zu 28°C erhöht.  Durch Drücken von TEMP für 3 Sekunden, kann die Digitalanzeige zwischen °C und °F gewechselt werden.

  • Seite 14: Instandhaltung

    6b.11 Stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert. Wenn die E.S. Kontrolle ordnungsgemäß funktioniert, sollte das Gerät von einem qualifizierten Elektriker überprüft werden. 7. INSTANDHALTUNG WARNUNG: VOR JEDER WARTUNG ODER REINIGUNG DES KAMINS, SOLLTE DAS GERÄT VOM STROMNETZ GETRENNT WERDEN, BIS ES ABGEKÜHLT IST. BATTERIEN ERSETZEN Die Fernbedienung läuft mit Hilfe von zwei AAA-Batterien.

  • Seite 15: Entsorgung

    8. ENTSORGUNG Entsorgung von elektrischen und elektronischen Geräten Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.
  • Seite 16 Dieses Gerät entspricht den europäischen Sicherheitsnormen (EN 60335-2-30) europäischen elektromagnetischen Verträglichkeit (EN 55014-1, EN 55014-2 und EN 61000-3-2 und EN 61000-3-3) deckt die wesentlichen Anforderungen der EG- Richtlinien und der Richtlinie 2014/30 / EU ab. „Ansprechpartner für den Service“ Tel: 06744-948 901 0 Servicezeiten: 8:00 –...
