B
–
auanleitung
S
S
chritt für
chritt

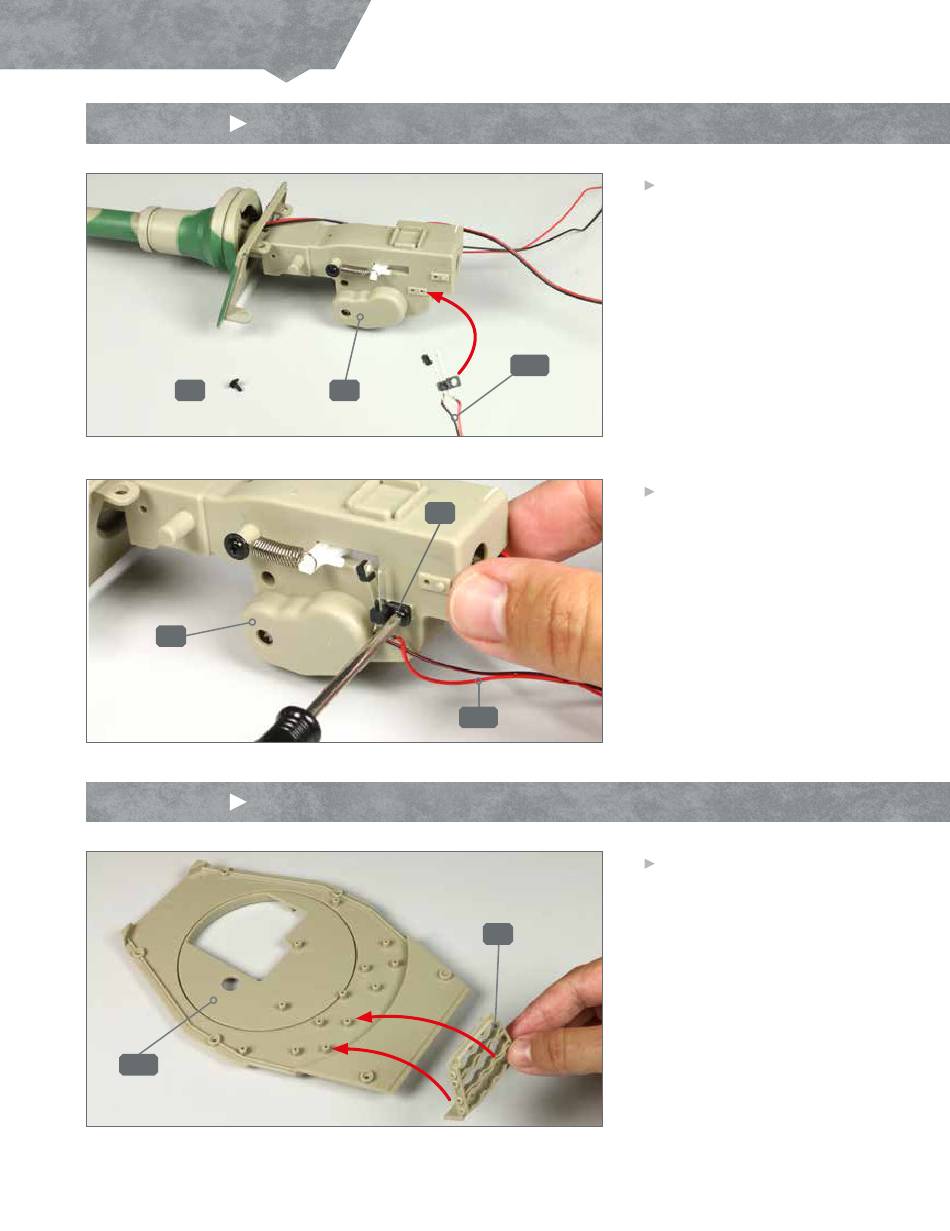

SCHRITT 1
Die Montage des Blattschalters
DP
9A
SCHRITT 2
Erste Arbeiten am linken Munitionsbehälter
10A
4
9A
DP
10B
8A
1
Legen Sie eine Schraube DP und
die Kanonenrohr/Verschluss-Bau-
gruppe auf Ihre Arbeitsplatte.
Nehmen Sie das Kabel mit
Blattschalter 10B und führen Sie
dessen Halterung zur Aufnahme
am Verschluss 9A, wie angedeu-
tet. Der kleine Zapfen an der
Halterung gehört ins linke Loch
am Verschluss.
10B
2
Fixieren Sie die Halterung des
Blattschalters 10B mit der
Schraube DP am Verschluss 9A,
wie abgebildet.
1
Legen Sie die Bodenplatte des
Turms 10A auf Ihre Arbeitsplatte.
Nehmen Sie das hintere Teil des
linken Munitionsbehälters 8A und
führen Sie es zu den beiden
hinteren Zapfen der Bodenplatte,
wie angedeutet.
Hinweis: Zur besseren Unterscheidung
der beiden Teile des Munitionsbehäl-
ters sind an ihrer Unterseite Abkürzun-
gen eingeprägt: L2 auf Teil 8A; L1 auf
Teil 8B.
