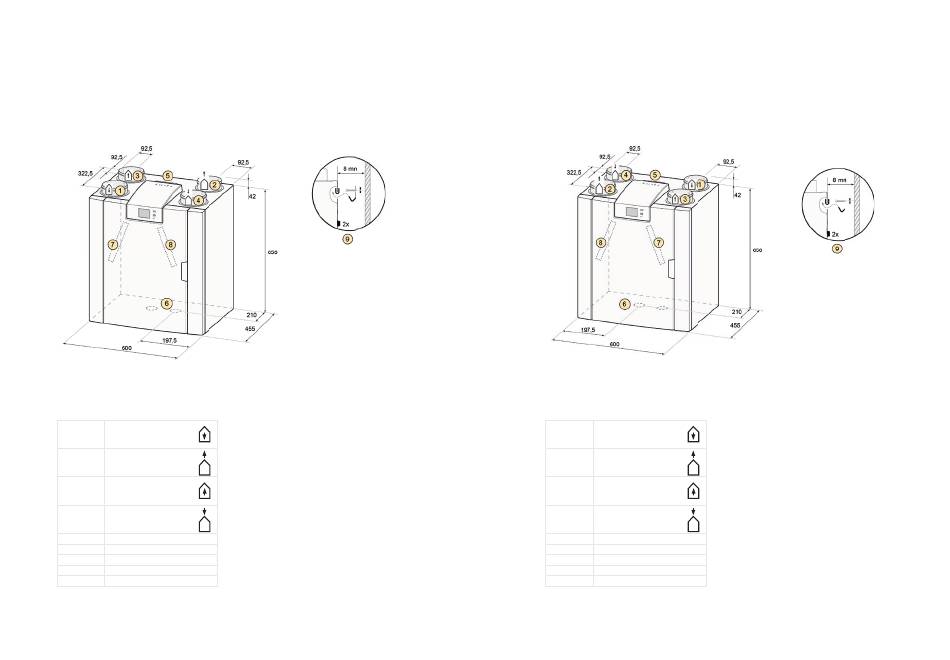

3.2 Anschlüsse und Abmessungen
Das Ubifl ux Vigor-Gerät ist als Links- oder Rechtsausführung lieferbar. Bei einer Linksausführung
befi nden sich die „warmen" Anschlüsse (aus Wohnung 3 und zu Wohnung 1) auf der linken Seite des
Geräts; der Kondensatablauf wird hierbei in der rechten Öff nung unten am Gerät montiert. Bei einer
Rechtsausführung befi nden sich die „warmen" Anschlüsse (1 & 3) auf der rechten Seite des Geräts.
Linksausführung
Alle Abmessungen sind in mm angegeben. Der Durchmesser sämtlicher Bundringe beträgt 125 mm.
1
Zuluft
2
Fortluft
3
Abluft
4
Außenluft
5
Elektrische Anschlüsse
6
Siphon connection
7
Abluftfi lter
8
Zuluftfi lter
9
Aufhängung
8 | Art.-nr.: 616711-A
Rechtsausführung
Alle Abmessungen sind in mm angegeben. Der Durchmesser sämtlicher Bundringe beträgt 125 mm
1
Zuluft
2
Fortluft
3
Abluft
4
Außenluft
5
Elektrische Anschlüsse
6
Siphon connection
7
Abluftfi lter
8
Zuluftfi lter
9
Aufhängung
Ubifl ux Vigor W225 | 9
