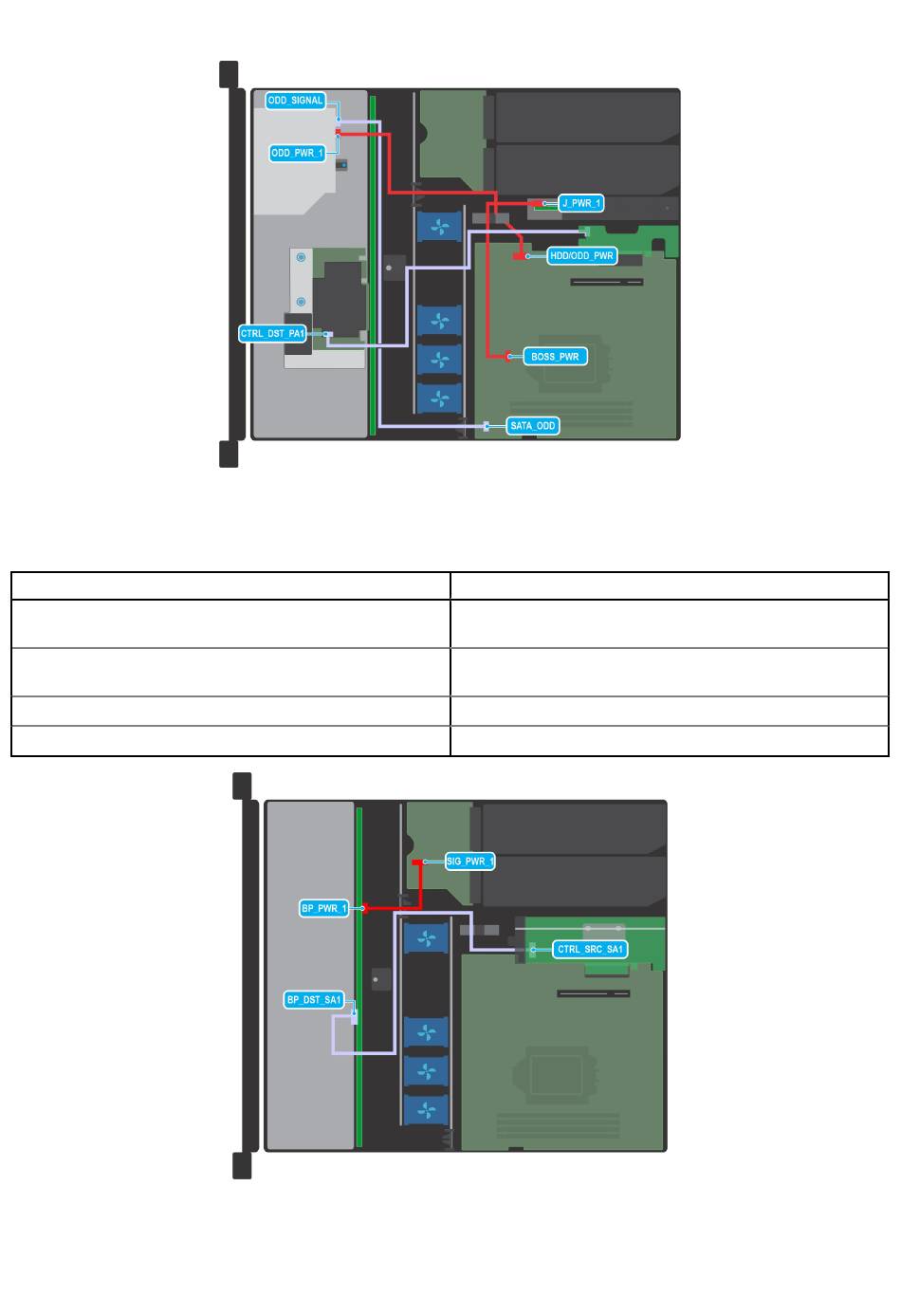

Abbildung 25. Kabelführung – 4-x-3,5-Zoll-SAS- oder -SATA-Laufwerkrückwandplatine mit fPERC und BOSS-Karte
Tabelle 14. Beschreibung der Anschlüsse auf der 4-x-3,5-Zoll-SAS- oder -SATA-Laufwerkrückwandplatine mit
fPERC und BOSS-Karte
Von
J_PWR_1 (BOSS-Kartenanschluss)
ODD_PWR_1 (ODD-Stromversorgungsanschluss)
ODD_SIGNAL (ODD-Signalanschluss)
CTRL_DST_PA1 (fPERC-Anschluss auf der Rückwandplatine)
Abbildung 26. Kabelführung – 8-x-2,5-Zoll-SATA-Laufwerkrückwandplatine mit internem PERC
Um
SL2_PCH_PA2 (Signalanschluss auf der Hauptplatine,
Kabelkennzeichnung SL2_PCH_PA2)
HDD/ODD_PWR (Stromversorgungsanschluss für HDD/ODD-
Karte)
SATA_ODD (ODD-SATA-Anschluss)
Interner PERC-Steckplatz auf der Hauptplatine
