49 NAP 1 00 – I nsta lla t io n und Be tr ieb
4 9. 1 Allg emeine te c h n is ch e H in we is e
Der Schutzleiter erdet nur das Gehäuse und die
Transformatorabschirmung und ist nicht mit der Signalmasse
verbunden. Unabhängig davon, welche anderen Geräte
zusammen mit der Endstufe verwendet werden, sollte
der Schutzleiter stets angeschlossen sein. Zur Vermeidung
von Brummschleifen sollte die Signalmasse der gesamten
Anlage an einem einzigen Punkt mit dem Schutzleiter
verbunden sein.
Die Cinchbuchsen und die DIN-Buchse für den
Signaleingang sind parallel geschaltet und sollten nicht
gleichzeitig verwendet werden.
4 9. 2 Schut z schaltu n g
Die NAP 100 sollte unter normalen Umständen stets
eingeschaltet bleiben. Wenn der Kühlkörper in der
Endstufe aufgrund längeren Betriebs bei hoher Lautstärke
eine Temperatur von 70° C erreicht, wird die Stromzufuhr
unterbrochen, bis sich die Endstufe abgekühlt hat. Dies
kann bis zu 30 Minuten dauern.

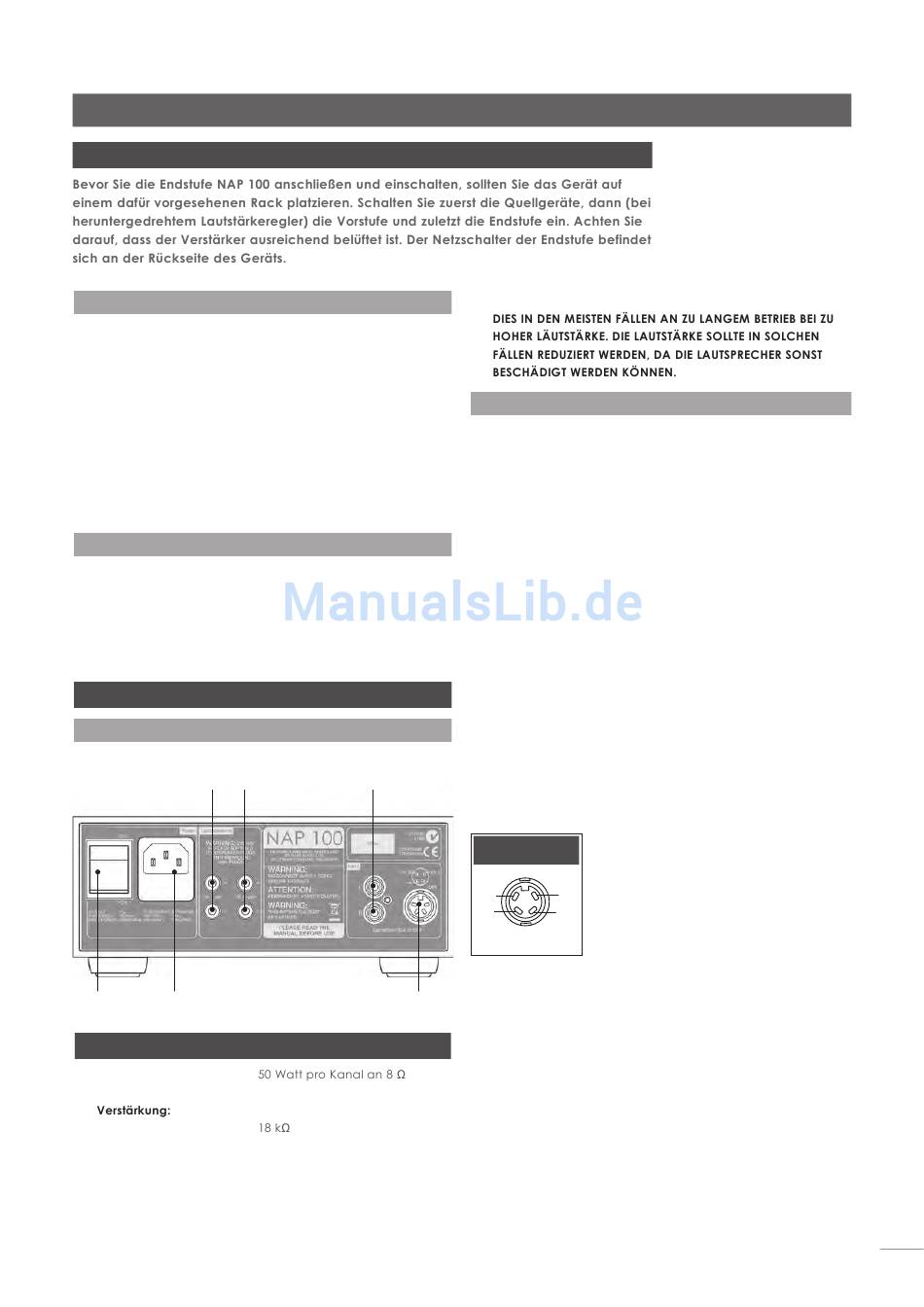

50 NAP 100 – Anschlüsse
50.1 Rückseite
linker
rechter
Lautsprecher
Lautsprecher
Netzschalter Netzan-
schluss und
Sicherung
51 NAP 100 – Technische Daten
Ausgangsleistung:
Leistungsaufnahme:
Eingangsimpedanz:
Frequenzgang:
Abmessungen (H x B x T):
Gewicht:
Netzversorgung:
Cincheingang
Knl1(L) & Knl2(R)
DIN-Eingang
Knl1(L) & Knl2(R)
15 VA im Ruhezustand
+29 dB
-3 dB bei 3,5 Hz und 69 kHz
87 x 207 x 314 mm
5,6 kg
100 V, 115 V oder 230 V; 50/60 Hz
WENN DIE SCHUTZSCHALTUNG DER ENDSTUFE EINSETZT, LIEGT
49.3 Lautsprecherkabel und -stecker
An der Geräterückseite befinden sich zwei Ausgänge
zum Anschließen von Stereo-Lautsprechern. Lassen Sie
Ihre Lautsprecherkabel nur mit den im Lieferumfang
des Verstärkers enthaltenen Naim-Audio-Steckern
konfektionieren; sie entsprechen den europäischen
Sicherheitsnormen. Wir empfehlen die Verwendung von
Naim-Lautsprecherkabeln, es können jedoch auch viele
andere Kabeltypen mit dem NAP 100 verwendet werden.
Achten Sie darauf, dass Sie die Lautsprecher richtig gepolt
anschließen, d.h., dass jeweils der Minuspol des Ausgangs
an den Minuspol des Lautsprechers und der Pluspol des
Ausgangs an den Pluspol des Lautsprechers angeschlossen ist.
Eingang – links
und rechts
Knl2 Knl
-ve
nc
D41
