U n itiQ u te 2 – I n st a l la t i on un d An s c h l üs s e
2 U nitiQ ut e 2 – I nstallation und Anschlü sse
Bevor Sie den UnitiQute 2 anschließen und einschalten, sollten Sie ihn auf ein dafür vorge-
sehenes Rack stellen. Stellen Sie den Player nicht direkt auf ein anderes Gerät und achten
Sie darauf, dass er waagrecht steht und ausreichend belüftet ist. Der UnitiQute 2 besitzt
keinen Standby-Modus und sollte normalerweise eingeschaltet bleiben.
In den folgenden Abschnitten wird beschrieben, wie Sie den UnitiQute 2 ans Stromnetz

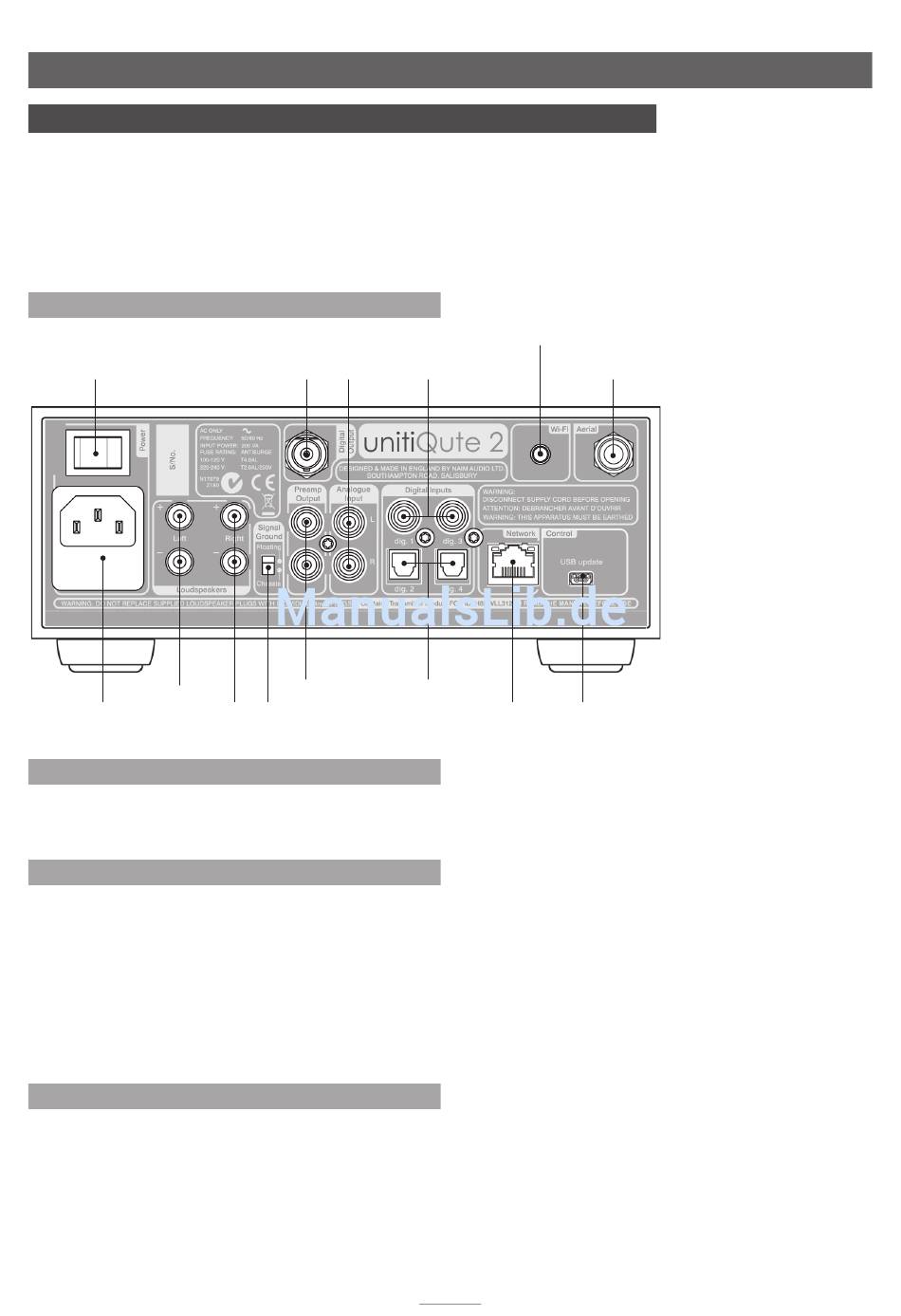

anschließen und mit anderen Audiogeräten verbinden können. Abbildung 2.1 stellt die
Anschlüsse an der Rückseite des UnitiQute 2 dar.
2. 1 R ückseite
Netzschalter
linker Laut-
sprecher
Netzan-
rechter
schluss und
Lautsprecher
Sicherung
2. 2 Netzansch lu ss
Verwenden Sie das mitgelieferte Netzkabel oder ein Naim
Power-Line, um den UnitiQute 2 an das Stromnetz anzu-
schließen.
2. 3 UKW/D A B-An te nne
Um hohe Klangqualität im UKW- und DAB-Betrieb zu erzie-
len, sollten Sie sicherstellen, dass der UnitiQute 2 ein starkes,
störungsfreies Radiosignal empfangen kann. Verbinden Sie
dazu die UKW/DAB-Antennenbuchse über ein verlustarmes
75-Ohm-Koaxialkabel mit einer geeigneten Antenne. Die
Antenne sollte möglichst freistehend und hoch montiert sein
(idealerweise auf einem Dach).
Hinweis:
Wenden Sie sich an Ihren Händler, wenn Sie Fragen
zur Auswahl und Installation von Antennen haben.
2. 4 Audio-A nsc h lüsse
2.4.1 Audio-Eingänge
Der UnitiQute 2 ist mit einem USB-Eingang, zwei Stereo-
Analogeingängen und fünf S/PDIF-Digitaleingängen aus-
gestattet (darunter eine Kombi-Buchse an der Gerätefront,
die wahlweise als Analog- oder als Digitaleingang fungiert).
Die nachstehende Tabelle bietet eine Übersicht über die
Eingänge und die jeweils verwendeten Buchsenarten.
Analog-
Digital-
eingang
ausgang
Vorstufen-
ausgang
Masse-
schalter
Antennenbuchse
für WLAN
UKW/DAB-
Digitaleingänge
Antennen-
1 und 3 (koaxial)
buchse
Digital-
eingänge
Upgrade-
Netzwerk-
2 und 4
buchse
Schnitt-
(optisch)
stelle Mini-
USB
Eingang
Typ
Rückseite
analog
Gerätefront
analog
digital
dig. 1
digital
dig. 2
digital
dig. 3
digital
dig. 4
digital
USB
digital
Hinweis:
Die Kombi-Buchse an der Gerätefront kann sowohl
für herkömmliche 3,5-mm-Stecker als auch für Mini-TosLink-
Stecker (optisch, digital) verwendet werden. Der UnitiQute 2
erkennt, welcher Typ Stecker in die Kombi-Buchse gesteckt
wird, und schaltet automatisch auf den entsprechenden
Eingang.
Verwenden Sie zum Anschließen von Quellgeräten stets
hochwertige Signalkabel.
2.4.2 Audio-Ausgänge
Der UnitiQute 2 ist mit einer Reihe von Audio-Ausgängen
ausgestattet. Die nachstehende Tabelle bietet eine
Übersicht über die Ausgänge und die jeweils verwendeten
Buchsenarten:
2
Buchse(n)
Cinch
3,5-mm-Buchse
3,5-mm-TosLink
koaxial (Cinch)
optisch (TosLink)
koaxial (Cinch)
optisch (TosLink)
USB (Typ A)
