BGS technic 1806 Bedienungsanleitung

Allgemein

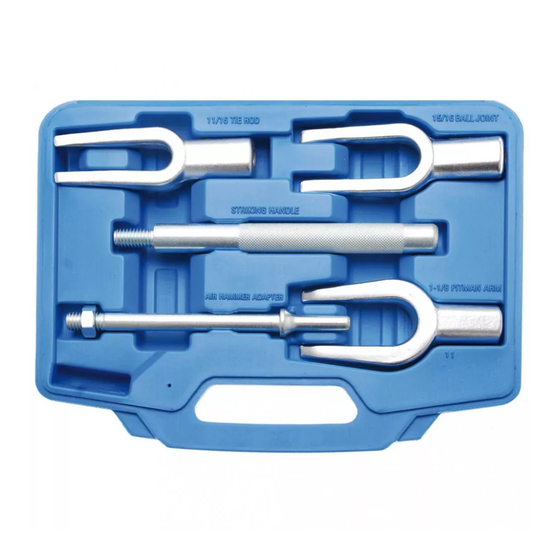

Das Demontagetrenngabel-Set mit einer Gabelöffnungen ca.17,4 - 23,8 - 28,5 mm, gefertigt aus
geschmiedetem Werkzeugstahl dient der Demontage von Kugelgelenken und ist für Hand- und
Drucklufthammerbetrieb ausgelegt.
Sicherheitshinweise

Beim Arbeiten mit der Demontagegabel immer Handschuhe und Schutzbrille
tragen, eventuell abplatzendes Material kann umherfliegen und zu Verletzungen
führen.

Bei Verwendung eines Drucklufthammers sind die Hinweise des
Drucklufthammers zu beachten.
Anleitung
1. Aufsatz auswählen, der Aufsatz Nr.1 dient der
Demontage mittels Hammer, Nr.2 für die Demontage
mit einem Drucklufthammer.
2. Passende Demontagegabel auswählen, die Größe der
Demontagegabel richtet sich nach der Größe des
Kugelgelenkes. Nr.3=17,4 mm - Nr.4=23,8 mm -
Nr.5=28,5 mm
3. Demontagegabel zwischen Kugelgelenk und
Schwenklager ansetzen und mit einem Hammer bzw.
mit einem Drucklufthammer Kugelgelenk aus dem
Konus treiben.
SW-Stahl und Werkzeugvertriebs GmbH
L e v e k r u s r e t S a r s s e 6 5
D 4 - 2 8 9 7 R e m s c h e d i
Trenngabel-Set
3
2
Tel. +49 (0) 2191 / 46438-0
F ax +49 (0) 2191 / 46438-40
- E M a : l i n i o f
4
1
5
@ s w s a t l h d . e
Art. 1806
