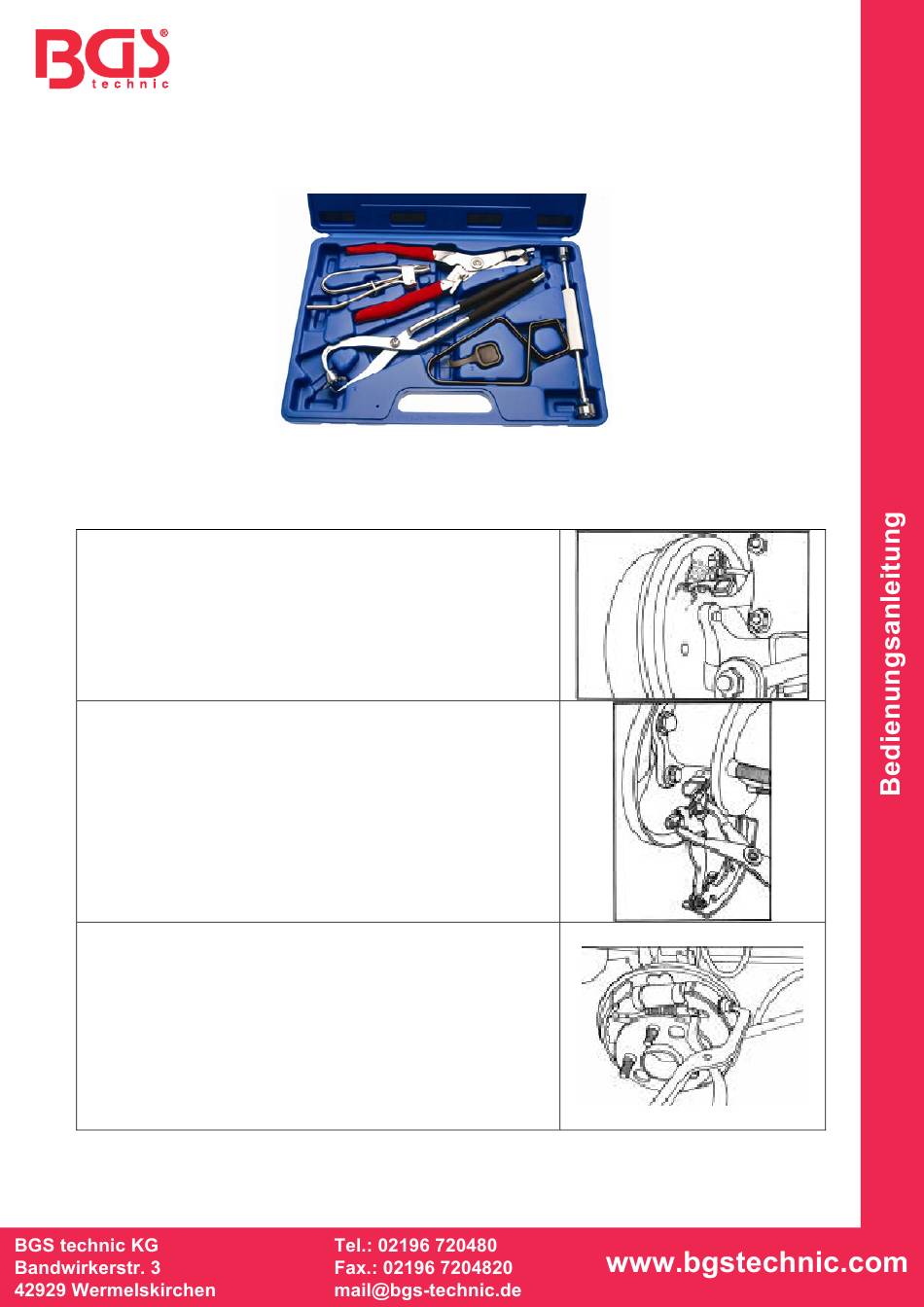

Universal-Bremstrommel-Werkzeugsatz
ANLEITUNG
BREMSEINSTELLUNGS-WERKZEUG
Staub-Abdeckung der Justierbohrung von der Rückseite der
Ankerplatte entfernen. Betätigen Sie nun die Brems-
Nachstellungs-Ratsche, bis ein ordnungsgemäßes
Bremsbacken-Spiel erreicht ist.
BREMSSEIL-ZANGE
Entnehmen Sie die Haltefeder und Federteller aus der
Bremsbacke. Setzen Sie die Zange so an, dass eine Seite in
die Feder und die andere Seite am Handbremshebel der
Bremsbacke eingreift. Drücken Sie die Zange soweit
zusammen bis die Arretierung einrastet und genügend Platz
vorhanden ist um das Handbremsseil zu entnehmen.
Entnehmen Sie die Bremsbacken aus der Bremse. Die
Montage erfolgt in umgekehrter Reihenfolge.
BREMSFEDER-ZANGE
Setzen Sie das sternförmige Teil der Zange auf die äußere
Seite der Bremsbacke an. Hängen Sie den Haken in die
Rückstellfeder ein, durch betätigen der Zange wird nun die
Rückstellfeder gespannt und kann aus dem Loch der
Bremsbacke gezogen werden.
