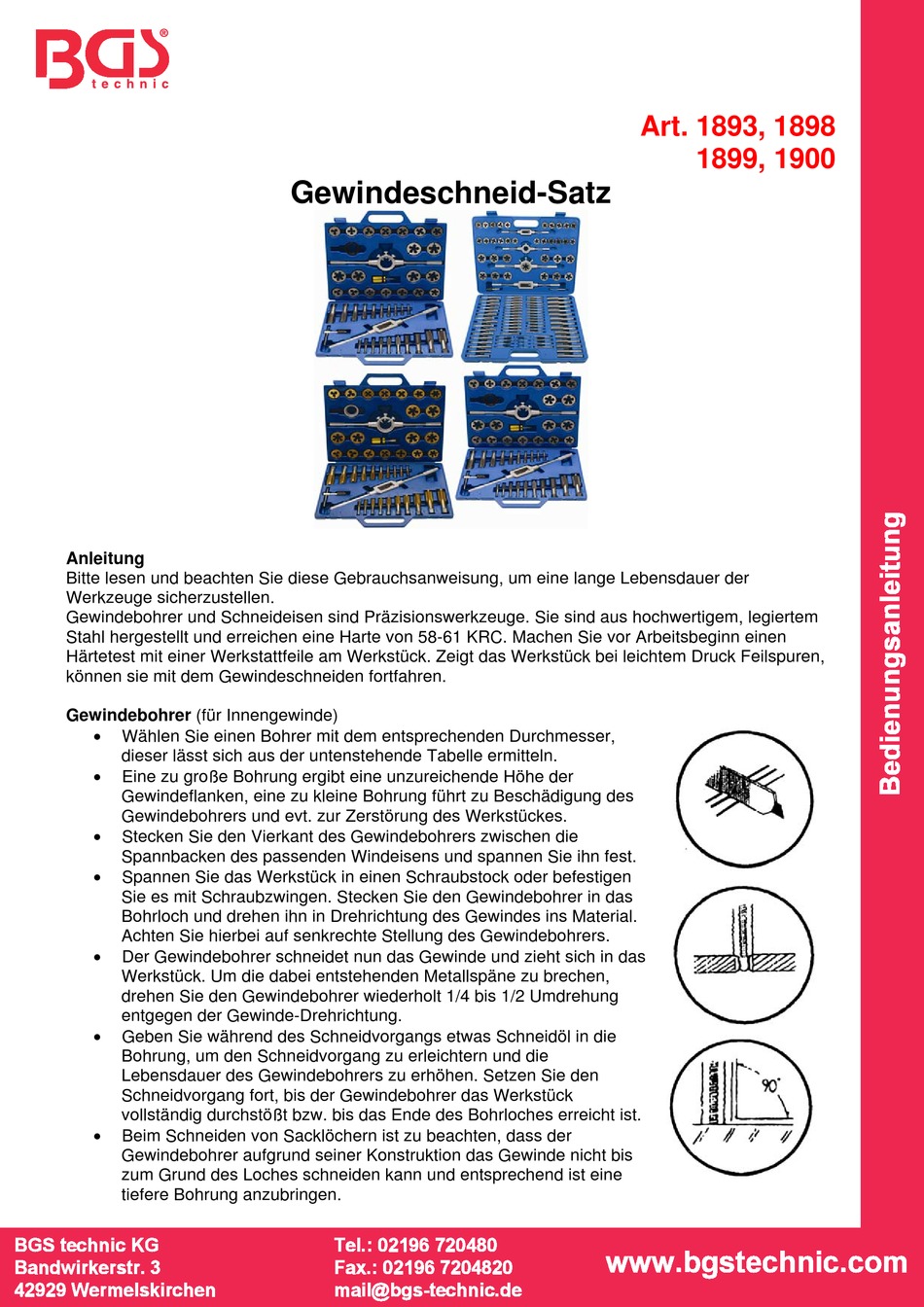

BGS technic 1893 Bedienungsanleitung

Anleitung
Bitte lesen und beachten Sie diese Gebrauchsanweisung, um eine lange Lebensdauer der
Werkzeuge sicherzustellen.
Gewindebohrer und Schneideisen sind Präzisionswerkzeuge. Sie sind aus hochwertigem, legiertem
Stahl hergestellt und erreichen eine Harte von 58-61 KRC. Machen Sie vor Arbeitsbeginn einen
Härtetest mit einer Werkstattfeile am Werkstück. Zeigt das Werkstück bei leichtem Druck Feilspuren,
können sie mit dem Gewindeschneiden fortfahren.
Gewindebohrer (für Innengewinde)

Wählen Sie einen Bohrer mit dem entsprechenden Durchmesser,
dieser lässt sich aus der untenstehende Tabelle ermitteln.

Eine zu große Bohrung ergibt eine unzureichende Höhe der
Gewindeflanken, eine zu kleine Bohrung führt zu Beschädigung des
Gewindebohrers und evt. zur Zerstörung des Werkstückes.

Stecken Sie den Vierkant des Gewindebohrers zwischen die
Spannbacken des passenden Windeisens und spannen Sie ihn fest.

Spannen Sie das Werkstück in einen Schraubstock oder befestigen
Sie es mit Schraubzwingen. Stecken Sie den Gewindebohrer in das
Bohrloch und drehen ihn in Drehrichtung des Gewindes ins Material.
Achten Sie hierbei auf senkrechte Stellung des Gewindebohrers.

Der Gewindebohrer schneidet nun das Gewinde und zieht sich in das
Werkstück. Um die dabei entstehenden Metallspäne zu brechen,
drehen Sie den Gewindebohrer wiederholt 1/4 bis 1/2 Umdrehung
entgegen der Gewinde-Drehrichtung.

Geben Sie während des Schneidvorgangs etwas Schneidöl in die
Bohrung, um den Schneidvorgang zu erleichtern und die
Lebensdauer des Gewindebohrers zu erhöhen. Setzen Sie den
Schneidvorgang fort, bis der Gewindebohrer das Werkstück
vollständig durchstößt bzw. bis das Ende des Bohrloches erreicht ist.

Beim Schneiden von Sacklöchern ist zu beachten, dass der
Gewindebohrer aufgrund seiner Konstruktion das Gewinde nicht bis
zum Grund des Loches schneiden kann und entsprechend ist eine
tiefere Bohrung anzubringen.
SW-Stahl und Werkzeugvertriebs GmbH
L e v e k r u s r e t S a r s s e 6 5
D 4 - 2 8 9 7 R e m s c h e d i
Gewindeschneid-Satz
Tel. +49 (0) 2191 / 46438-0
F ax +49 (0) 2191 / 46438-40
- E M a
Art. 1893, 1898
: l i n i o f @ s w s a t l h d . e
1899, 1900
