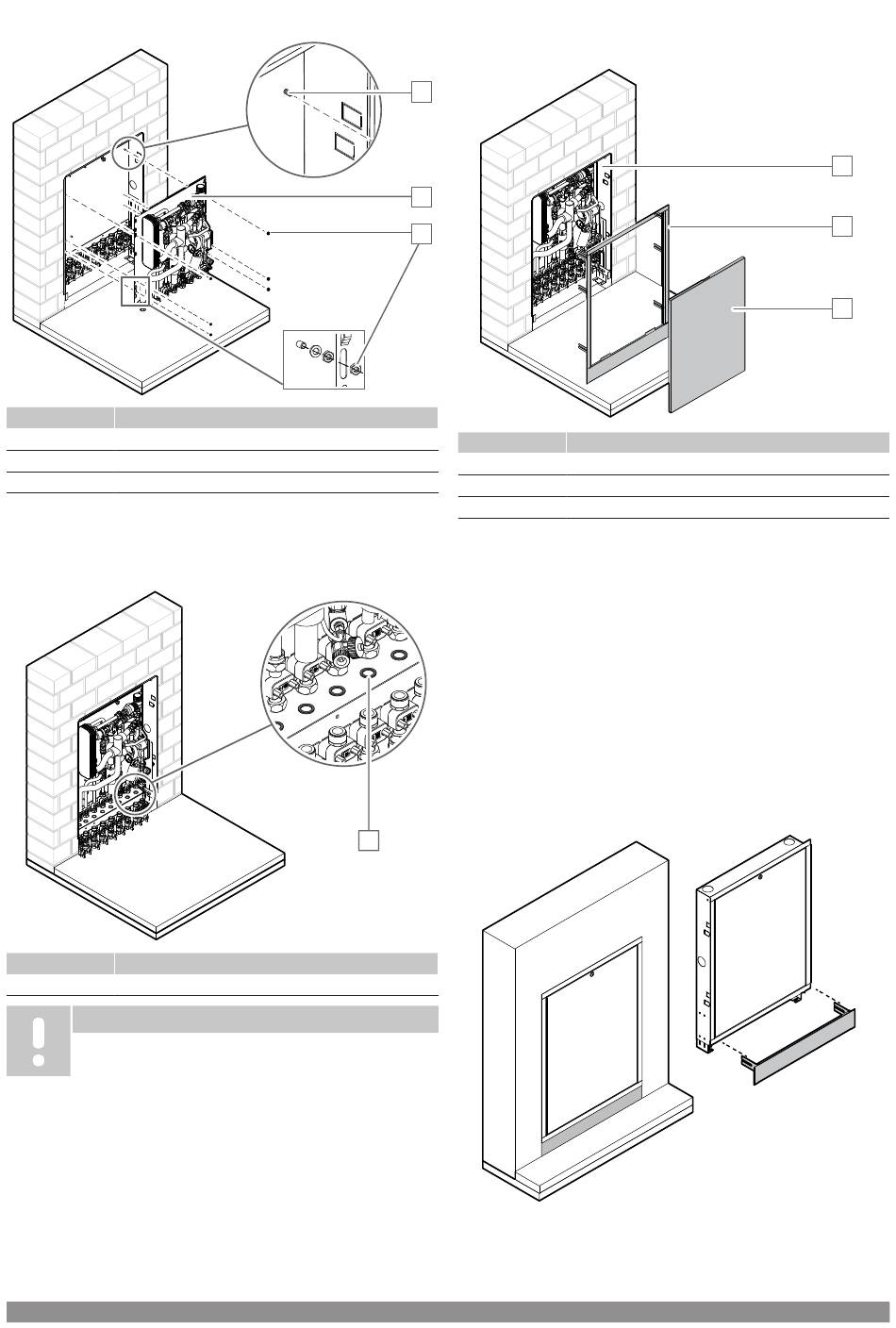

Installieren Sie die Wohnungsstation

Pos. Kurztext
A Fester Bolzen
B Wohnungsstation
C Sechskantmutter (6 Stück)
1. Montieren Sie die Wohnungsstation an den festen Bolzen an der
Schrankwand.
2. Mit 6 Sechskantmuttern festziehen.
3. Legen Sie die Flachdichtungen ¾" ein.
Pos. Kurztext
A Flachdichtung
HINWEIS!
Überprüfen Sie die Flachdichtung auf Beschädigungen.
4. Ziehen Sie die ¾"-Überwurfmuttern fest.
16 | Combi Port PRO | Montage- und Bedienungsanleitung
Installieren Sie den Rahmen und die Tür am
Schrank
A
B
C
CD0000245
Pos.
A
B
C
1. Befestigen Sie den Rahmen mit Flügelmuttern am
Schrankgehäuse.
2. Montieren Sie die Tür im Rahmen, indem Sie die beiden
Laschen in die Aussparungen in der Tür einsetzen.
Estrich-Prallblech oder Putzträgerplatte
Für die Unterputzschränke stehen zwei verschiedene Platten zur
Verfügung, je nach Anwendung sollte die entsprechende Version
verwendet werden:
• Breit = Estrich-Prallblech.
• Eng = Putzträgerplatte für Trockenbau.
Beide Platten sind bei Auslieferung im Schrank eingelegt.
Estrich-Prallblech
A
CD0000246
Estrich-Prallblech: Das Estrich-Prallblech wird von vorne montiert. Es
hat zwei Enden über dem Fertigboden und ist nach der Montage
sichtbar.
Kurztext
Einbauschrank
Rahmen
Tür
A
B
C
CD0000247
CD0000283
