EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
13
14
RFB
15
16
www.doyma.de
Quadro-Secura
ADS100/150-FUBO
®

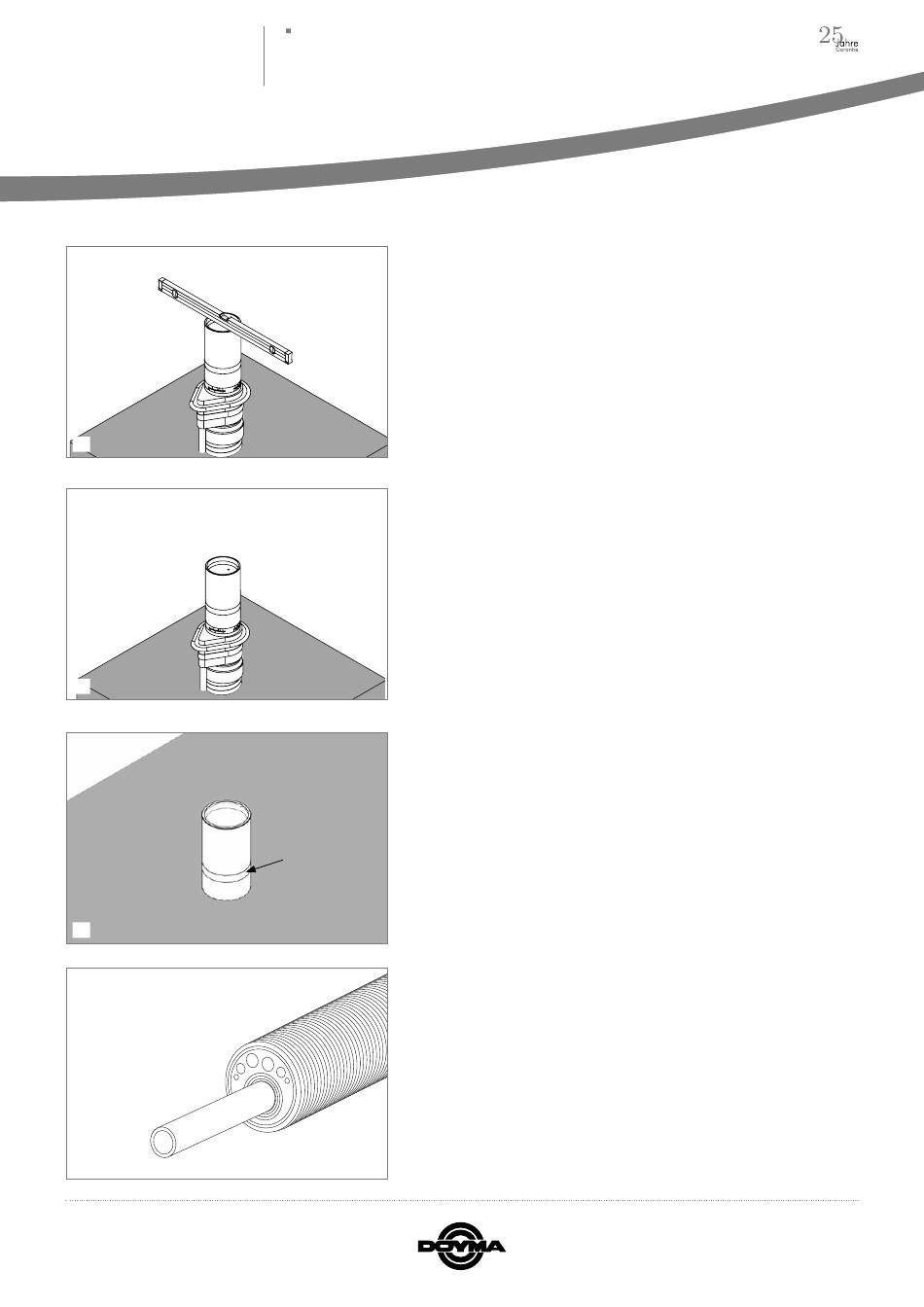

Nach der Höhenfixierung der Bodenplattendurchführung und während des Auffül-
lens mit Sand kann mithilfe einer Wasserwaage lagemäßig ausgerichtet werden.
Ggf. noch einmal den Wandabstand kontrollieren (siehe Abb.: 3).
Lage- und standfeste Bodenplattendurchführung senkrecht montiert, am Schnurge-
rüst ausgerichtet, mit Sand verfüllt und zum Betonieren vorbereitet
Bei fachgerechter Positionierung steht nach dem Betonieren das Rohbauteil
200 mm über dem Rohfußboden (RFB). Ein Einkürzen des Grundkörpers auf den
späteren Fußbodenaufbau bzw. das Fertigfußbodenniveau ist (später systembe-
dingt) um bis zu 130 mm möglich.
rote
Markierung
(einkürzbarer
Bereich)
Die Montage des Abschlussstopfens wird in einer separaten Einbauanleitung
beschrieben.
Seite 7
