Quadro-Secura
ADS100/150-FUBO
®

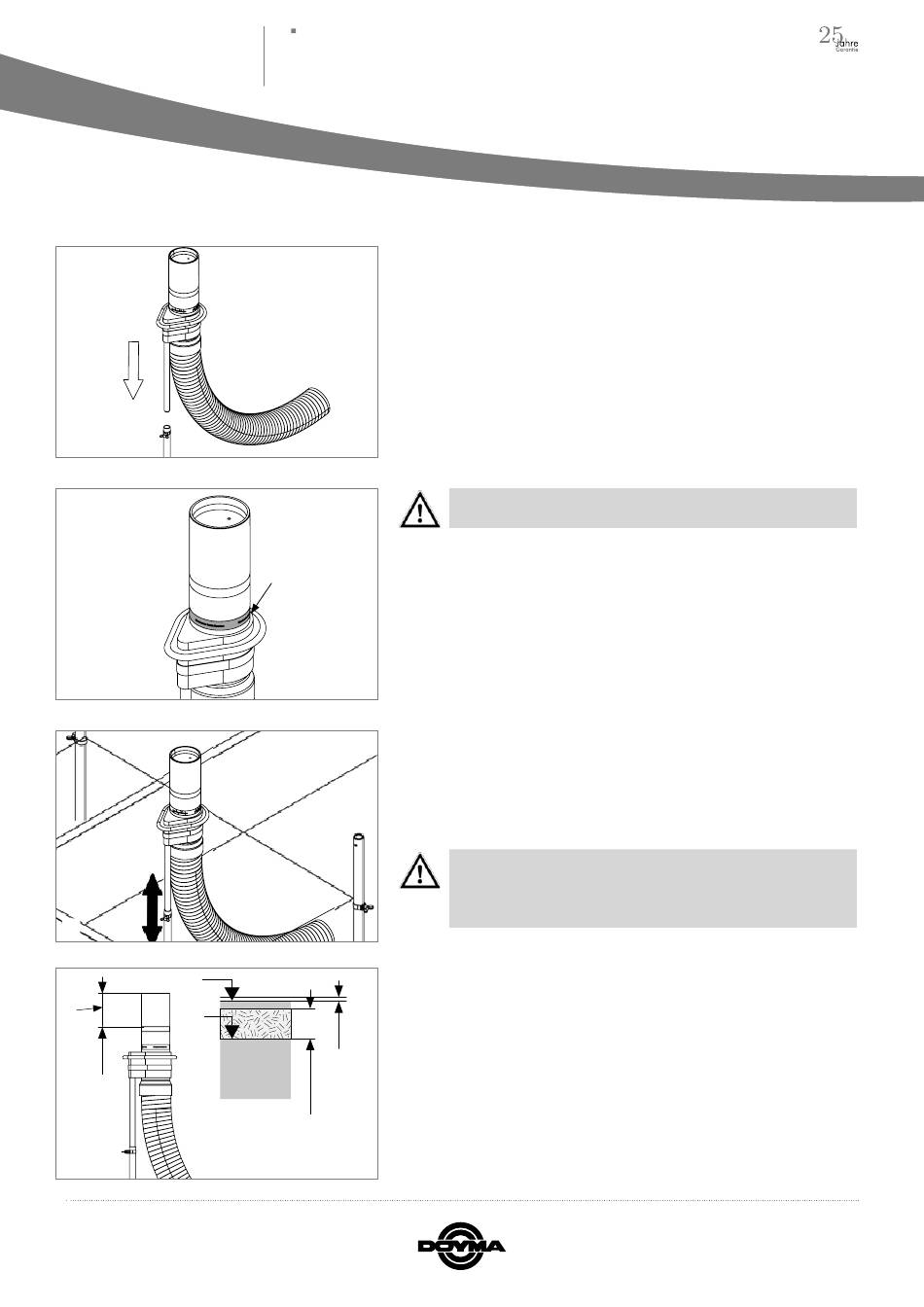

Rohbauteil mit aufgestecktem Spiralschlauchsystem umdrehen und auf den bereits
eingeschlagenen Erdspieß stecken
Aufkleber „Oberkante Rohfußboden"
1
Bodenplattendurchführung über die Markierung „Oberkante Rohfußboden" (sie-
he Aufkleber auf dem Rohbauteil) höhenmäßig am Schnurgerüst (Rohfußboden-
niveau) ausrichten.
Nach der Höhenanpassung die Flügelschraube feststellen und damit den Aufbau
fixieren.
Legende zu Abb.: 12
1 Rohfußboden
2 Fertigfußboden
3 Überstand max. 50 mm
3
4 Dämmung
5 Einkürzbereich
Das Fertigfußbodenniveau (FFB) muss innerhalb des einkürzbaren Bereiches lie-
4
gen (wichtig bei Aufbauten > 200 mm und < 80 mm). Die Oberkante des Fertig-
fußbodens muss immer oberhalb der roten Markierung liegen.
Auf der Bodenplattendurchführung befindet sich eine Kennzeichnung/
Markierung „Oberkante Rohfußboden".
Die mitgelieferte Aufstellvorrichtung ist nur eine temporäre Fixierung.
Erst das unmittelbare Auffüllen mit Sand bis auf das Niveau der Sau-
berkeitsschicht ergibt eine lagefeste Positionierung der Bodenplatten-
durchführung.
