EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
5
6
7
8
www.doyma.de
Quadro-Secura
ADS100/150-FUBO
®

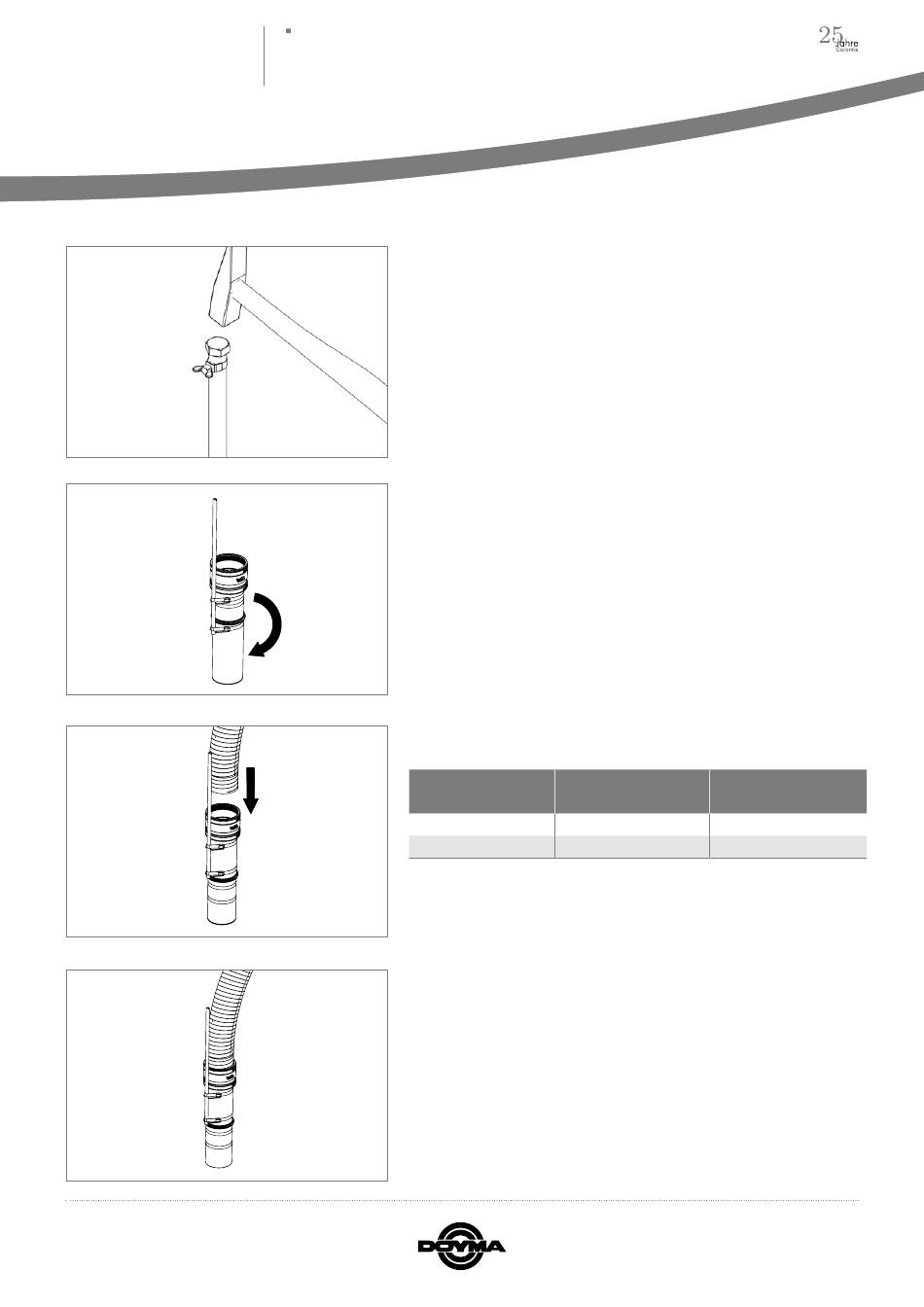

Erdspieß ca. 300 mm bzw. bis zur ausreichenden Fixierung in das Erdreich schla-
gen. Einschlagschraube wieder entfernen.
Rohbauteil kopfüber auf den Boden stellen.
Hateflex-Spiralschlauch bis Anschlag in Manschette einstecken und Schlauch-
schellen mit entsprechendem Anzugsmoment (siehe Tabelle 1) anziehen.
ESG100 FUBO
ESG150 FUBO
Tabelle 1
Rohbauteil mit aufgestecktem
Typ
max. Anzugs-moment
Spi-ralschlauchseite
(SW13) 5 Nm
(SW13) 10 Nm
Spiralschlauchsystem.
max. Anzugs-moment Rohr-
stutzen/ Roh-bauteil
(SW13) 10 Nm
(SW13) 10 Nm
Seite 5
