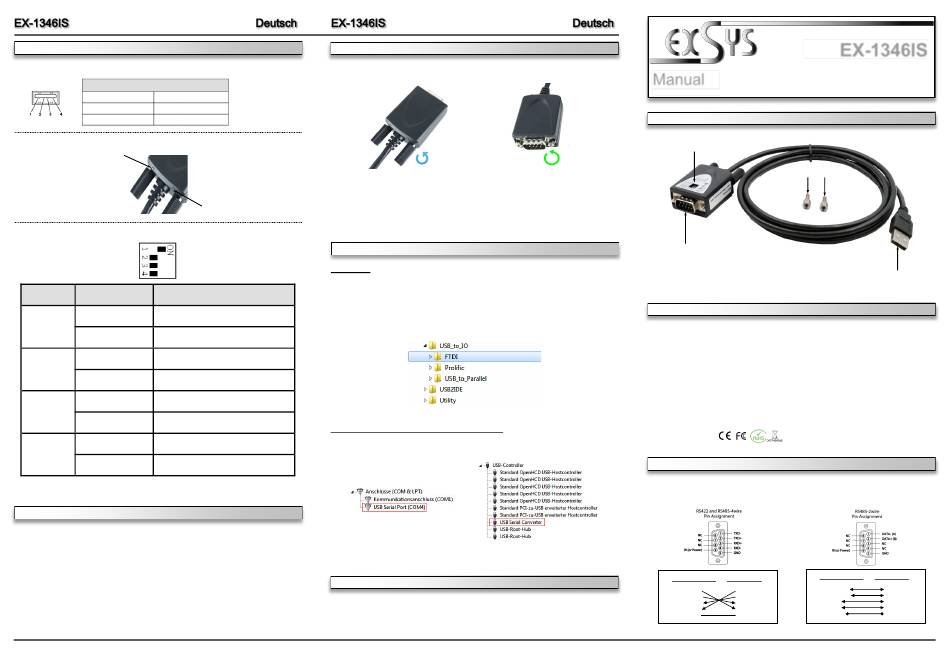

ANSCHLÜSSE, STATUS LED'S & DIP-SCHALTER
USB 2.0 A-Stecker:
USB 2.0 A-Stecker
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
Status LED's:
RXD
DIP-Schalter:
DIP-Schalter
Position
ON (Werkseinstellung)
1
OFF
4-Draht RS-485 oder RS-422 Mode
ON
Reserviert für zukünftige Features
2
OFF (Werkseinstellung)
Reserviert für zukünftige Features
ON
120 Ohm TXD-Abschlusswiderstand ist aktiviert
3
OFF (Werkseinstellung)
120 Ohm TXD-Abschlusswiderstand ist deaktiviert
ON
120 Ohm RXD-Abschlusswiderstand ist aktiviert
4
OFF (Werkseinstellung)
120 Ohm RXD-Abschlusswiderstand ist deaktiviert
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1346IS geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1346IS an eine USB A-Buchse Ihres PC's an.
2.
Falls Sie das serielle Kabel mit dem 9 Pin Anschluss der EX-1346IS verschrauben möchte,
dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und schrauben Sie
hierfür die mitgelieferten Sechskantmuttern in die Löcher an der EX-1346IS ein (siehe Abbil-
dung 2). Nun können Sie das serielle Kabel an der EX-1346IS befestigen.
2
HARDWARE INSTALLATION
Entfernen der Rändelschrauben
GND
3.
Stellen Sie nun den DIP-Schalter auf die gewünschten Einstellungen ein (siehe Abbildung
TXD
DIP-Schalter auf Seite 2).
4.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie
Beschreibung
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„USB_to_IO/FTDI". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
2-Draht RS-485 Mode
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1346IS richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Einsetzen der Sechskantmuttern
Abbildung 1
Abbildung 2
3
Manual
Vers. 1.0 / 07.09.21
LAYOUT
DIP-Switch
2x Hexagon Nuts
S1: 9 Pin Serial RS-422/485 Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-1346IS are plug & play high-speed USB 2.0 to serial module for USB 2.0 ports with
15KV ESD Surge Protection and 4KV Optical Isolation up to one RS-422/485 9 pin connector.
The EX-1346IS provides one USB 2.0 A-Plug for connect to PC and one 9 Pin serial RS-
422/485 connector. The USB to Serial module design utilizes the Chip-Set FTDI with 16C550
UART. It is not possible to change the address or IRQ settings manually, they will be obtained
automatically by the operating system.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating Systems:
Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC
Connectors:
1x USB 2.0 A-Plug, 1x 9 Pin Serial RS-422/485 Connector
Extent of delivery:
EX-1346IS, Adapter 9 Pin Female to 5 Pin Terminal Block,
2x Hexagon Nuts, Driver CD, Manual
Certificates:
CONNECTORS, STATUS LED'S & DIP-SWITCH
RS-422/485 Pin Assignments:
DB 9M
DB9 (EX-1346IS)
DB9 (EX-1346IS)
DB9 (Device)
1 TXD-
1 TCD-
2 TXD+
2 TXD+
3 RXD+
3 RXD+
4 RXD-
4 RXD-
5 GND
5 GND
4
EX-1346IS
USB 2.0 A-Plug
for connection to PC
DB9 (Device)
1 DATA-
1 DATA-
2 DATA+
2 DATA+
3 NC
3 NC
4 NC
4 NC
5 GND
5 GND
