Bedienungsanleitung

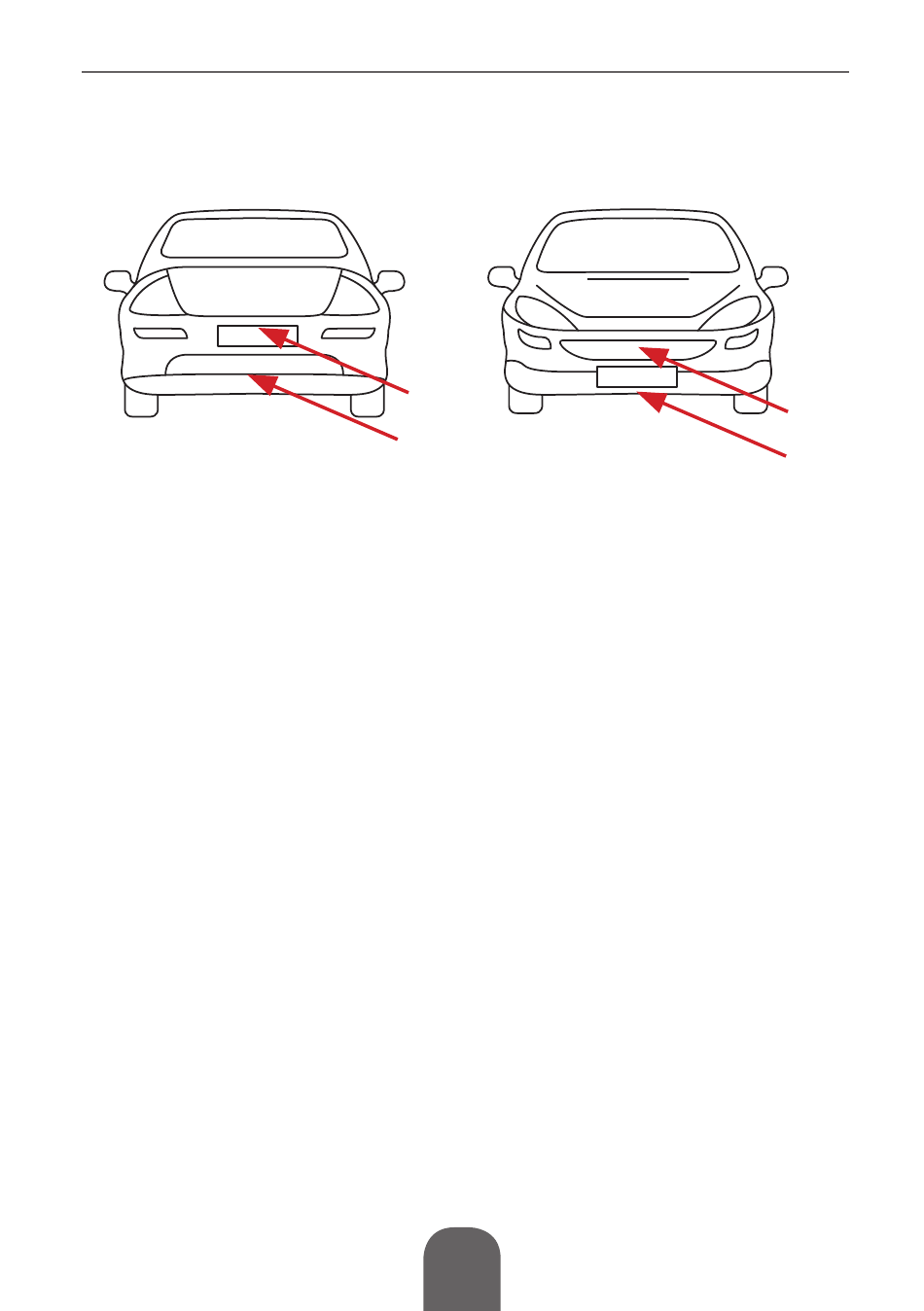

Empfohlene Positionen zur Kameramontage:
Rückseitig:
Verbindungen
1. Nach der Auswahl eines Montagepunkts entfernen
Sie, wenn möglich, das Paneel und kleben den Bereich
der gebohrt werden soll, mit Klebeband ab, um die
Umgebung zu schützen.
2. Nach dem Bohren vorsichtig alle Graten oder scharfen
Kanten entfernen, damit das Kabel beim Durchziehen
nicht beschädigt wird.
3. Führen Sie den Kamerakabelstecker vorsichtig durch das
Loch und setzen die Kamera in das Loch ein.
4. Verbinden Sie die Kabel wie in der folgenden Abbildung
gezeigt (Wichtig: Achten Sie auf das von Ihnen gekaufte
Gerät. Führen Sie die Anschlüsse gemäß dem Schaltplan
Ihres Gerätes durch). Stellen Sie eine dauerhafte
Verbindung durch Crimpen oder durch Löten her. Bitte
beachten Sie, dass es zwei verschiedene Methoden gibt,
die Kamera anzuschließen:
• Verbinden Sie das Videoausgangskabel (2) mit dem
Videoeingang am Fahrzeugmonitor (1) und verbinden
Sie das rote Kabel (3) mit der Stromversorgung (+12 V).
6
Front:
D E
