CP Electronics EBDRC-DD Installationsanleitung

Dali/ dsi digitales dimmen, einstellbarer kopf, decken/ präsenzmelder
Vorschau ausblenden Andere Handbücher für EBDRC-DD:

Werbung

Quicklinks

Diese Anleitung herunterladen
EBDRC-DD
DALI/DSI digital dimming, adjustable head, ceiling PIR presence/absence detector
DALI / DSI digitales dimmen, einstellbarer kopf, Decken / Präsenzmelder
Atenuación digital DALI / DSI, cabeza ajustable, detector de presencia / ausencia PIR de techo
Escurecimento digital DALI / DSI, cabeça regulável, detector de presença / ausência PIR no teto
Gradation numérique DALI / DSI, tête ajustable, détecteur de présence / absence PIR au plafond
Dimmer digitale DALI / DSI, testa regolabile, rilevatore presenza / assenza PIR a soffitto
DALI / DSI digitaal dimmen, verstelbare kop, plafond PIR aanwezigheids / afwezigheidsdetector
Инфракрасный датчик присутствия, скрытый монтаж в потолок, полуавтоматический режим,
регулировка направленности, DALI/DSI диммирование

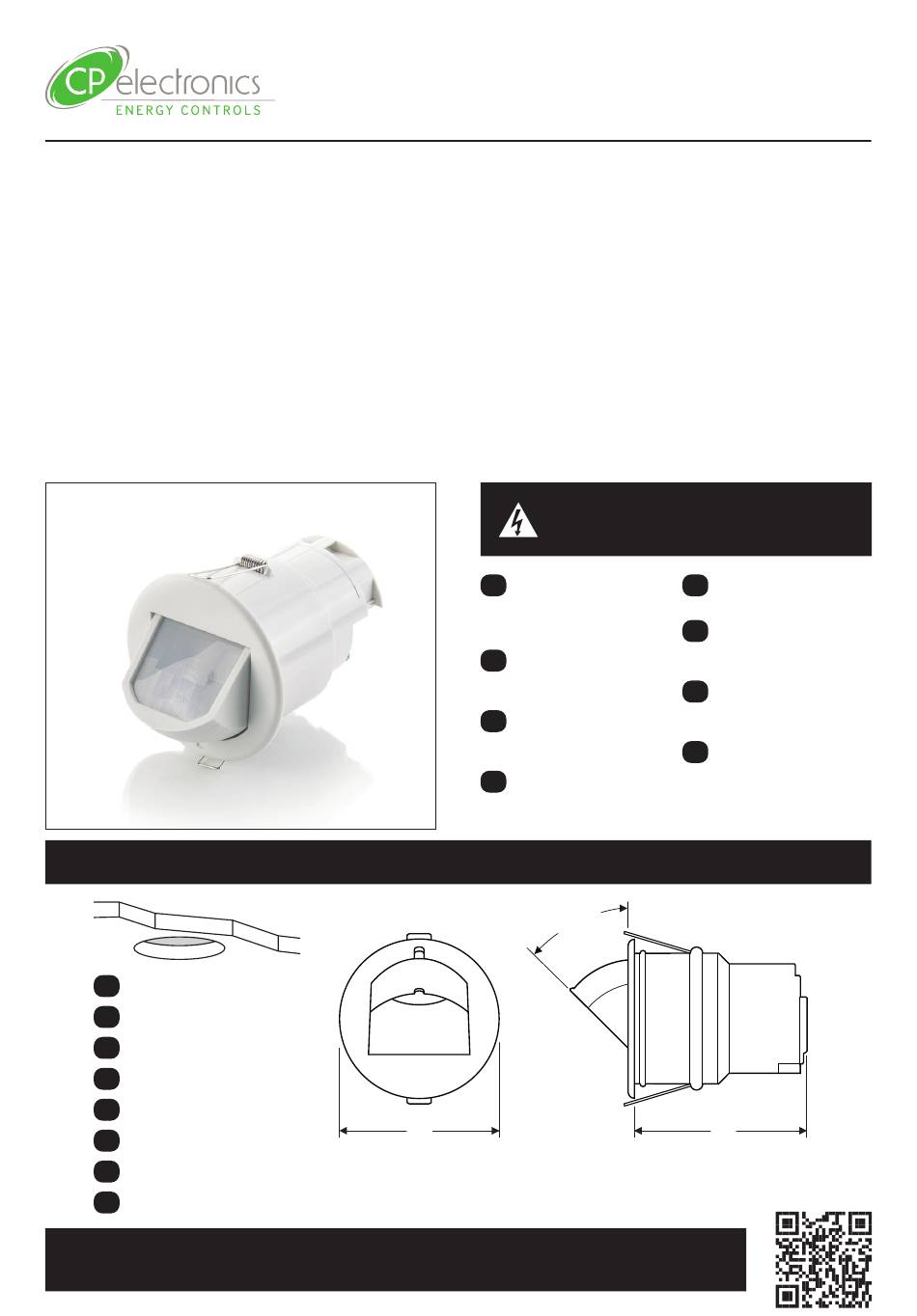

Dimensions (mm) | Abmessungen (mm) | Dimensiones (mm) | Dimensões (mm) | Dimensioni (mm) | Dimensies (mm) | Размеры (мм)
EN
74mm cut out
DE
74mm ausgeschnitten
ES
Recorte de 74 mm
PT
74mm recortado
FR
Découpe de 74 mm
IT
Taglio da 74 mm
NL
74 mm uitgesneden
RU
74 мм вырезано
Downloads and Videos | Downloads und Videos | Descargas y Videos | Descargas e Videos |
Téléchargements & Vidéos | Downloads e Video | Downloads en Video's | Загрузки и Видео
Warning | Warnung | Advertencia |
Aviso | Attention | Attenzione |
Waarschuwing | Внимание
EN
This device should be
installed by a qualified electrician in
accordance with the latest edition
of the IEE wiring regulations.
DE
Dieses Gerät ist
ausschließlich von qualifizierten
Elektrofachkräften zu installieren.
ES
Sólo un electricista
cualificado debe instalar este
dispositivo.
PT
Somente um eletricista
qualificado deve instalar este
dispositivo.
0–90°
85
WD920 Issue 4 Installation Guide
Corridor Light Control Detector
FR
Seul un électricien qualifié
peut installer ce dispositif.
IT
Il dispositivo deve essere
installato da un elettricista
qualificato.
NL
Dit apparaat moet
worden geïnstalleerd door een
gekwalificeerde elektricien.
RU
Это устройство
должно быть установлено
квалифицированным
электриком.
92
cpelectronics.co.uk/cp/920
EBDRC-DD
