TCL RT545GM1220 Bedienungsanweisungen Seite 124

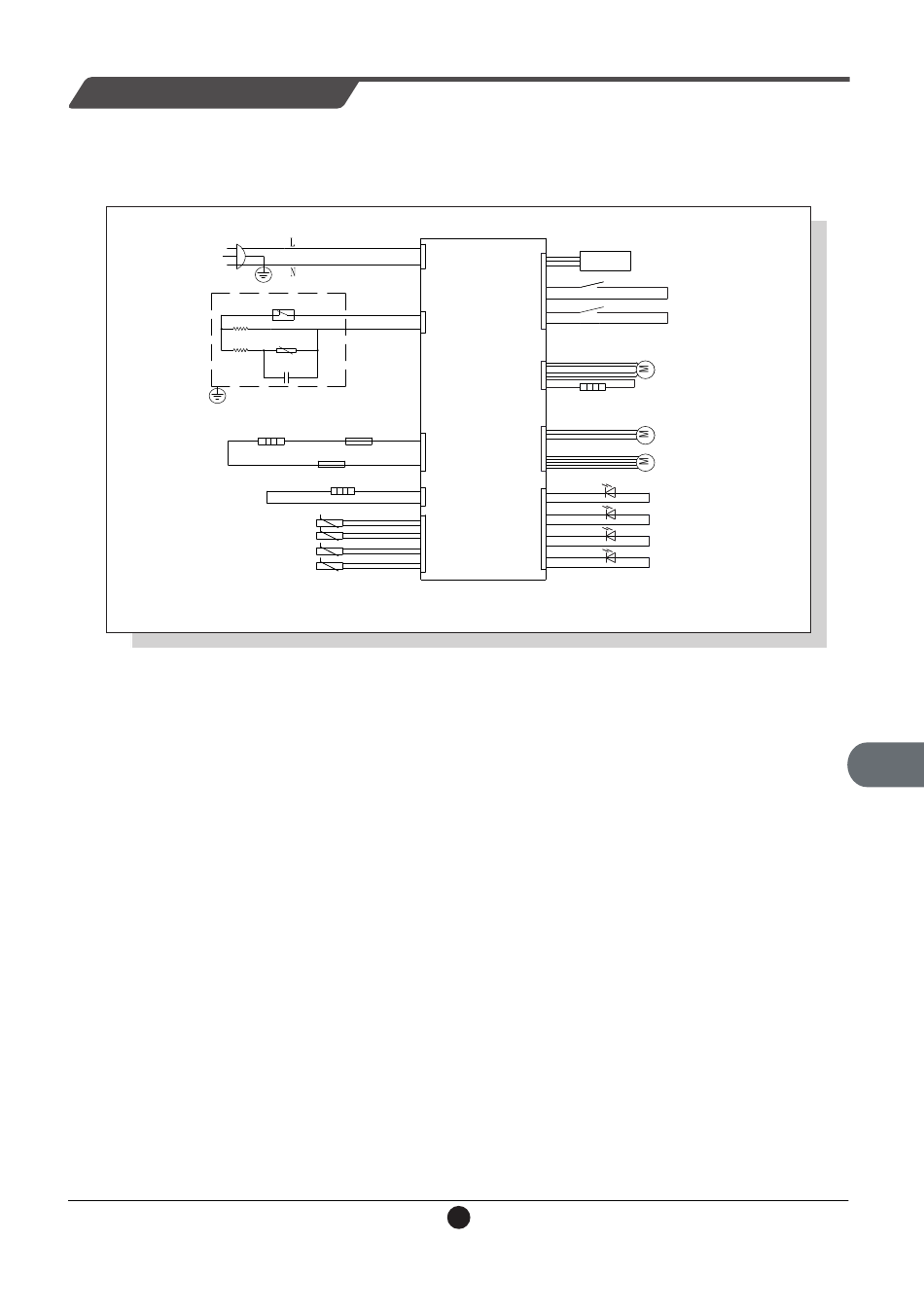

Schema circuito


Schema circuito frigorifero


La spina di alimentazione


Protezione Sovraccarico
Radiatore Temperatura Condensato


Quello sopra è il diagramma del circuito del prodotto.


Linea di
Controllo
Linea Null
Relè P T C
Condensatore
Operativo
C o m p r e s s o r e


Termo-fusibile
S b r i n a t o r e


Termo-fusibile
Sensore Temperatura


La capacitanza varia in base al tipo di compressore


Pannello display
Interruttore Porta Frigorifero
Smorzatore Elettrico
P a n n e l l o
d i
Smorzatore Calorifero
C o n t r o l l o
Ventola Freezer


Motore Flusso d'Aria
G e n e r a l e




15
Interruttore Porta Freezer
Led Frigorifero


Led Freezer


Led Atmosfera


Led porta vano frigorifero


IE
