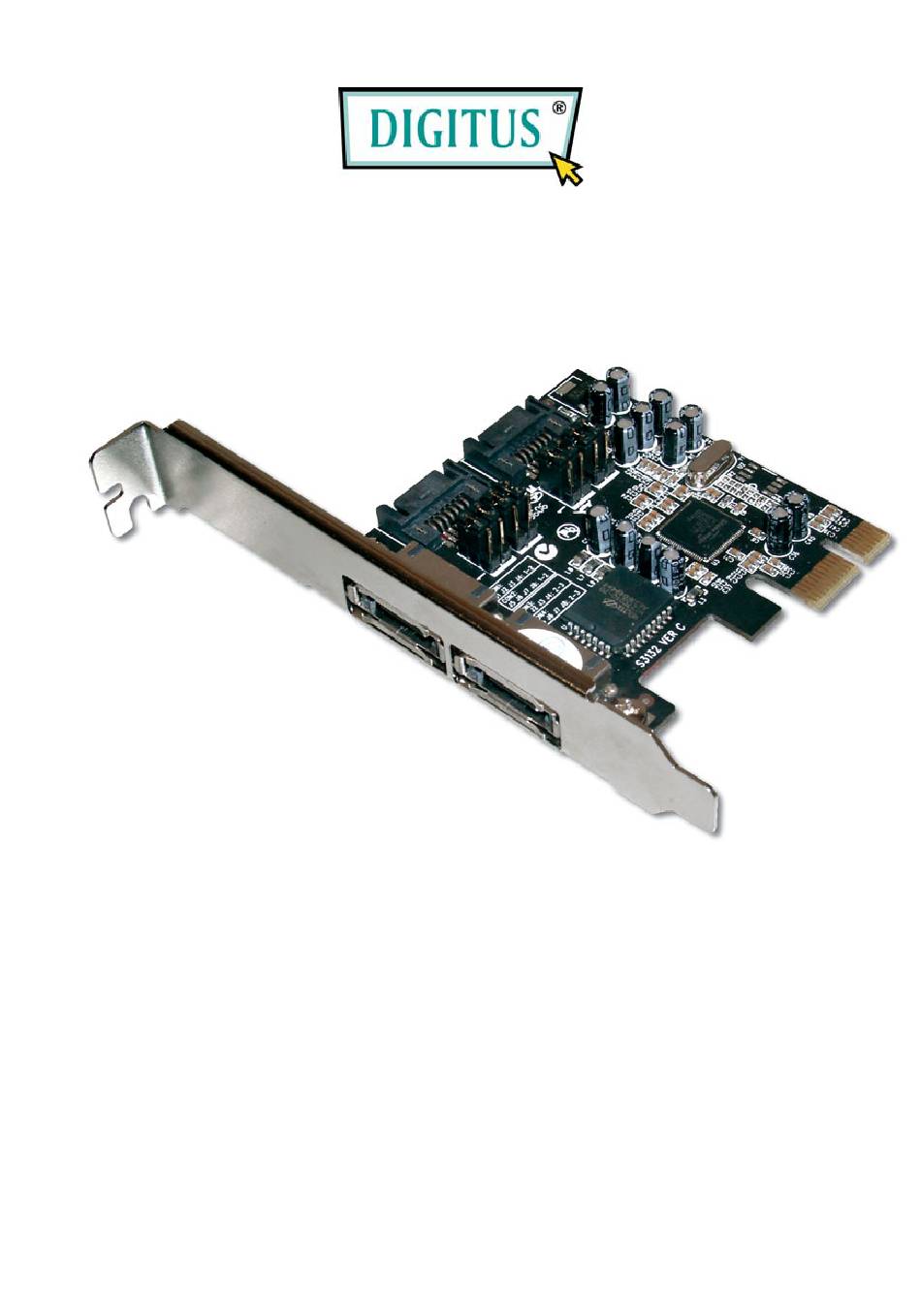

Funktionen und Merkmale • Chipsatz Silicon Image SiI 3132 • Übereinstimmend mit der PCI-Express-Basisspezifikation 1.0a • Übereinstimmend mit der Serial-ATA-Spezifikation 1.0 mit ergänzender Unterstützung der optionalen SATA-II-Funktionen • Kann in jeden beliebigen freien PCI-Express-Steckplatz eingesetzt werden und unterstützt Datenübertragungsraten von bis zu 3,0 Gbit/s •...
• 1 Bedienungsanleitung Hardwarebeschreibung E (Jumper Settings) Description Active Port J1-J4 1-2 close Enable SATA Port A 2-3 close Enable SATA Port C J5-J8 1-2 close Enable SATA Port B 2-3 close Enable SATA Port D...
Hardwareinstallation 1. Computer alle angeschlossenen Peripheriegeräte ausschalten. 2. Netzstecker an der Rückseite des Computers ziehen. 3. Das Gehäuse des Computers abnehmen. 4. Die Blende einem freien PCI-Express-Steckplatz entfernen. 5. Um die Karte zu installieren, den Bussteckverbinder der Karte vorsichtig in den gewählten PCI-Express-Steckplatz des Mainboards bündig einsetzen.
RAID-Arrays RAID-Arrays werden im BIOS des SATA-RAID-PCIe-Adapters mit Sil-3132-Chipsatz eingerichtet. RAID 0 (Striping) Dieses RAID-Array wird für neue/leere Festplatten benutzt. Striping vernichtet nämlich bestehende Daten auf der Festplatte! Hierfür wird die automatische Konfiguration empfohlen. Für Anwendungen, die eine benutzerdefinierte Chunksize (die Größe Datenblöcke) benötigen, bietet...
6. Wenn Sie gefragt werden, ob Sie sicher sind („Are You Sure (Y/N)?“), Y (für „Ja“) drücken. 7. Strg+E drücken, um das BIOS zu verlassen. 8. Wenn Sie gefragt werden, ob Sie sicher sind („Are you sure to exit (Y/N)?“), Y drücken, um das BIOS zu verlassen und den Computer neu zu starten.
(Y/N)?“), Y (für „Ja“) drücken. 10. Strg+E drücken, um das BIOS zu verlassen. 11. Wenn Sie gefragt werden, ob Sie sicher sind („Are you sure to exit (Y/N)?“), Y drücken, um das BIOS zu verlassen und den Computer neu zu starten. 12.
den Computer neu zu starten. 9. Mit FDISK und FORMAT, wie bei der Installation einer gewöhnlichen Festplatte, fortfahren. Für bestehende Festplatten, die bereits Daten enthalten 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2.
Seite 9
11. Wenn Sie gefragt werden, ob Sie sicher sind („Are you sure to exit (Y/N)?“), Y drücken, um das BIOS zu verlassen und den Computer neu zu starten. NRAID (Verkettung) (JBOD) Mit diesem RAID-Array können Sie eine oder zwei Festplatten zu einem JBOD-Array („Just a bunch of disks“...
2. Während des Bootvorgangs Strg+S oder F4 drücken, um das RAID-BIOS aufzurufen. 3. Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 4. SPARE DRIVE (Ersatzlaufwerk) wählen und Enter drücken. 5. Die Einzelfestplatte auswählen und Enter drücken. 6. RAID-Größe eingeben und Enter drücken. Wenn Sie gefragt werden, ob Sie sicher sind („Are You Sure (Y/N)?“), Y (für „Ja“) drücken.
Seite 11
Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Delete RAID Set (RAID-Verbund löschen) wählen und Enter drücken. 3. Den RAID-Verbund wählen und Enter drücken. 4. Wenn Sie gefragt werden, ob Sie sicher sind („Are You Sure (Y/N)?“), Y (für „Ja“) drücken. Konfliktbehebung Wenn ein RAID-Verbund aufgebaut wird, werden Metadaten einschließlich Informationen über die Laufwerksanschlüsse auf...
auf die Ersatzplatte geschrieben. Low-Level-Formatierung Low Level Format wurde in das RAID-BIOS aufgenommen, damit vollständige Inhalt eines Festplattenlaufwerks einschließlich Informationen über Daten, Laufwerk Partitionen bequemer gelöscht werden kann. Dienstprogramm zur Low-Level-Formatierung lässt sich nur auf einzelne Festplattenlaufwerke anwenden, bevor RAID-Verbund konfiguriert wurde. Logische Laufwerke Der Menüpunkt Logical Drive Info zeigt die Zuordnung physikalischer Laufwerke in einem logischen Verbund (RAID 0,...
Seite 13
Bei einer Neuinstallation brauchen Sie eine Diskette für die Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie die Dateien des auf der Treiber-CD enthaltenen Ordners DS-30102\2K_XP_2003_Vista auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst...
Seite 14
XP/Server 2003 wählen, dann Enter drücken. 8. Enter drücken, um die Treiberinstallation fertig zu stellen; schließlich die Bildschirmanweisungen ausführen, um die Windows-Installation abzuschließen. Hinweis: Wenn das Warnfenster Sicherheitsalarm aufgeht, auf Ja klicken. Unser Treiber hat die Prüfung auf Kompatibilität mit Microsoft-Produkten bestanden;...
Seite 15
Bei einer Neuinstallation brauchen Sie eine Diskette für die Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie die Dateien des auf der Treiber-CD enthaltenen Ordners DS-30102\2K_XP_2003_Vista auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst...
Seite 16
zu stellen; schließlich die Bildschirmanweisungen ausführen, um die Windows-Installation abzuschließen. Bestehende Installation 1. Zuerst das RAID-Array einrichten, danach den Treiber installieren und Windows starten. 2. Wenn der Hardware-Assistent erscheint, auf Weiter klicken. 3. Nach einem passenden Treiber für das Gerät suchen (empfohlen) wählen und auf Weiter klicken.
Seite 17
Überprüfen der Installation für Windows® 2000 / XP / Server 2003 1. Mit der rechten Maustaste auf Arbeitsplatz klicken, dann auf Verwalten klicken. 2. Dort den Geräte-Manager wählen. 3. Zuerst auf SCSI- und RAID-Controller, dann auf Silicon Image SiI 3132 SoftRaid 5 Controller doppelklicken, um die Treibereigenschaften anzeigen zu lassen.
