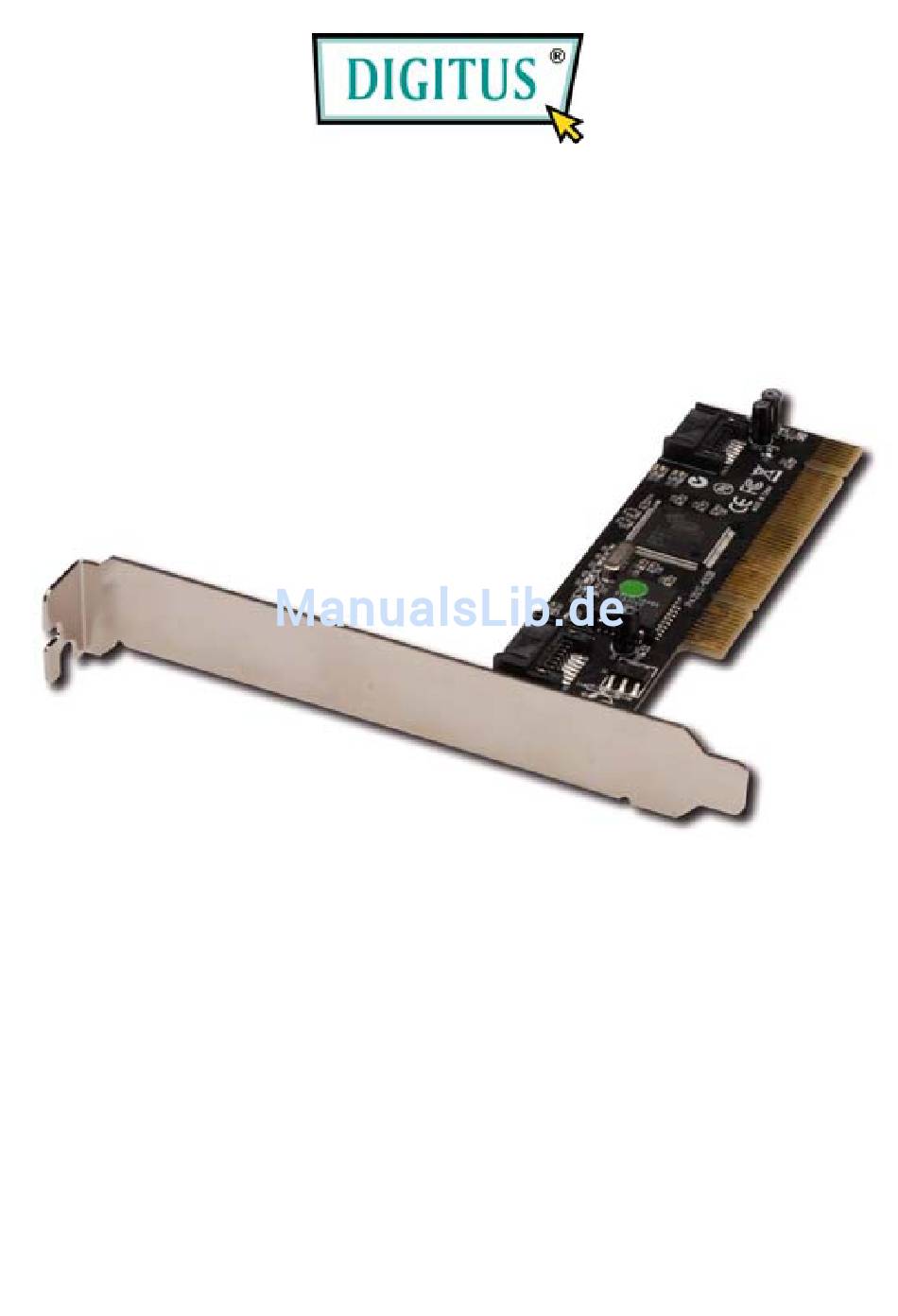

- Seite 1 PCI-Karte für Serial-ATA mit RAID Benutzerhandbuch...
-
Seite 2: Systemanforderungen
Funktionsmerkmale • SATA-Controllerchip SiI3512 von Silicon Image • Übereinstimmend mit der PCI-Spezifikation 2.3 • Übereinstimmend mit der Serial-ATA-Spezifikation 1.0 • Enthält zwei unabhängige Kanäle zur Unterstützung von bis zu zwei Serial-ATA-Laufwerken • Unterstützt RAID 0 (Striping) und RAID 1 (Spiegelung) zugunsten von Geschwindigkeit bzw. -
Seite 3: Hardwareinstallation
Hardwareinstallation 1. Computer und alle angeschlossenen Peripheriegeräte ausschalten. 2. Netzstecker an der Rückseite des Computers ziehen. 3. Das Gehäuse des Computers abnehmen. 4. Die Blende an einem freien PCI-Steckplatz entfernen. 5. Um die Karte zu installieren, den Bussteckverbinder der Karte vorsichtig in den gewählten PCI-Steckplatz des Mainboards bündig einsetzen. -
Seite 4: Raid 0 (Striping)
2. Das Serial-ATA-Festplattenlaufwerk mithilfe des beiliegenden Serial-ATA-Netzkabels an die Stromversorgung des Systems anschließen. 3. Das eine Ende des Serial-ATA-Kabels mit dem Festplattenlaufwerk verbinden. 4. Das andere Ende des Serial-ATA-Kabels am Serial-ATA-Port der PCI-SATA/150-RAID-Karte anschließen. 5. Wiederholen Sie dieselben Anweisungen, um eine ggf. zu installierende zweite Festplatte anzuschließen. -
Seite 5: Automatische Konfiguration (Empfohlen)
benutzerdefinierte Chunksize (die Größe der Datenblöcke) benötigen, wird eine manuelle Konfiguration bereitgestellt. Automatische Konfiguration (empfohlen) vorgegebene Chunksize beträgt automatischen Konfiguration 64 kB. 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. -
Seite 6: Manuelle Konfiguration
Manuelle Konfiguration 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 3. Striped (Striping) wählen und Enter drücken. 4. Manual configuration wählen und Enter drücken. 5. -
Seite 7: Für Neue/Leere Festplattenlaufwerke
RAID 1 (Spiegelung) Für neue/leere Festplattenlaufwerke 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 3. Im nächsten Bildschirm Mirrored (Spiegelung) wählen und Enter drücken. - Seite 8 Für bestehende Festplatten, die bereits Daten enthalten 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. Im nächsten Bildschirm Create RAID Set (RAID-Verbund aufbauen) wählen und Enter drücken. 3. Im nächsten Bildschirm Mirrored (Spiegelung) wählen und Enter drücken.
- Seite 9 Hinweis: Wenn das RAID-BIOS während des Bootvorgangs die Meldung ausgibt: RAID1 set is in Rebuild status, The rebuild will continue after boot sequence is complete, ignorieren Sie die Meldung und warten Sie, bis der Computer zu Ende gebootet hat und die Spiegelung wiederhergestellt ist.
-
Seite 10: Löschen Von Raid-Arrays
5. Wenn Sie gefragt werden, ob Sie sicher sind („Are You Sure (Y/N)?“), Y (für „Ja“) drücken. 6. Der Verbund wird wiederhergestellt. Löschen von RAID-Arrays 1. Wenn beim Hochfahren des BIOS die Aufforderung zum Aufrufen des RAID-BIOS erscheint, Strg+S oder F4 drücken. 2. -
Seite 11: Low-Level-Formatierung
verhindern, dass der RAID-Verbund aufgebaut oder wiederhergestellt werden kann. Damit RAID-Verbund dann einwandfrei funktionieren kann, müssen diese alten Metadaten zuerst mit den neuen Metadaten überschrieben werden. Um dieses Problem zu beheben, wählen Sie im BIOS-Hauptfenster Resolve Conflicts (Konflikte beheben) und drücken Sie Enter. Die korrekten Metadaten einschließlich korrekten Informationen... -
Seite 12: Bios-Konfiguration
Dateien Treiber-CD enthaltenen Ordners “ DS-33101\2K_XP_2003_Vista” auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren. 2. Windows® 2000 wie gewohnt installieren. 3. Den Computer neu starten, wenn Sie während der Installation dazu... - Seite 13 4. Im Windows®-2000-Setupbildschirm F6 drücken, um den RAID-Treiber zu installieren. 5. Wenn Sie dazu aufgefordert werden, S drücken, um den Ordner des Treibers anzugeben. 6. Diskette einlegen und Enter drücken. 7. Silicon Image SiI 3x12 SATARAID Controller for Windows NT 4.0 and 2000 wählen, dann Enter drücken.
- Seite 14 Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie Dateien Treiber-CD enthaltenen Ordners “ DS-33101\2K_XP_2003_Vista” auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren. 2. Die Anweisungen zur Windows-Installation ausführen. 3. Den...
- Seite 15 6. Diskette einlegen und Enter drücken. 7. Silicon Image SiI 3x12 SATARaid Controller for Windows XP/Server 2003 wählen, dann Enter drücken. 8. Enter drücken, um die Treiberinstallation fertig zu stellen; schließlich Bildschirmanweisungen ausführen, Windows-Installation abzuschließen. Hinweis: Wenn das Warnfenster Sicherheitsalarm aufgeht, klicken Sie auf Ja.
- Seite 16 Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie Dateien Treiber-CD enthaltenen Ordners “ DS-33101\XP_2003_Vista x64” Windows RAID Driver auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren. 2. Die Anweisungen zur Windows-Installation ausführen. 3. Den...
- Seite 17 schließlich Bildschirmanweisungen ausführen, Windows-Installation abzuschließen. Hinweis: Wenn das Warnfenster Sicherheitsalarm aufgeht, klicken Sie auf Ja. Unser Treiber hat die Prüfung bezüglich der Kompatibilität mit Microsoft-Produkten bestanden; diese Meldung erscheint bei Neuinstallationen. Bestehende Installation 1. Zuerst das RAID-Array einrichten, danach den Treiber installieren und Windows starten.
-
Seite 18: Für Windows® Vista
Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie Dateien Treiber-CD enthaltenen Ordners “ DS-33101\2K_XP_2003_Vista” auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren. 2. Die Anweisungen zur Windows-Installation ausführen. 3. Den... - Seite 19 Bei einer Neuinstallation brauchen Sie eine Diskette für die Treiberinstallation. Um eine solche Diskette zu erstellen, kopieren Sie Dateien Treiber-CD enthaltenen Ordners “ DS-33101\XP_2003_Vista x64” Windows RAID Driver auf eine leere Diskette; führen Sie dann die folgenden Anweisungen aus. 1. Zuerst das RAID-Array einrichten, danach Windows installieren.
- Seite 20 2. Die Anweisungen zur Windows-Installation ausführen. 3. Den Computer starten, wenn während Windows-Installation dazu aufgefordert werden. 4. Im Windows-Setupbildschirm auf Treiber laden klicken, um den RAID-Treiber zu installieren. 5. Diskette einlegen, Silicon Image SiI 3512 SATARaid Controller (A:\si3112r.inf) wählen, dann auf Weiter klicken. (Ersetzen Sie A: ggf.
-
Seite 21: Installation Der Java-2-Laufzeitumgebung
Gerät einwandfrei arbeitet, angezeigt; damit wurde der Treiber korrekt installiert. Installation der JAVA-2-Laufzeitumgebung JAVA-2-Laufzeitumgebung wird für SATARAID-Management-Software benötigt. 1. Die CD mit dem Treiber für die PCI-SATA/150-RAID-Karte bitte in das CD-ROM-Laufwerk einlegen. 2. Im Windows-Startmenü auf Ausführen... klicken. D:\DS-33101\InstallSATARaid.exe eingeben und auf OK klicken. -
Seite 22: Installation Der Sataraid-Management-Software
Installation der SATARAID-Management-Software 1. Die CD mit dem Treiber für die PCI-SATA/150-RAID-Karte bitte in das CD-ROM-Laufwerk einlegen. 2. Im Windows-Startmenü auf Ausführen... klicken. D:\DS-33101\jre-1_5_0_05-windows-i586-p.exe eingeben und auf OK klicken. (Ersetzen Sie D: ggf. durch den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks.) 4. Die Bildschirmanweisungen ausführen, um die Installation...
