Inhaltszusammenfassung für Digitus DS-30000

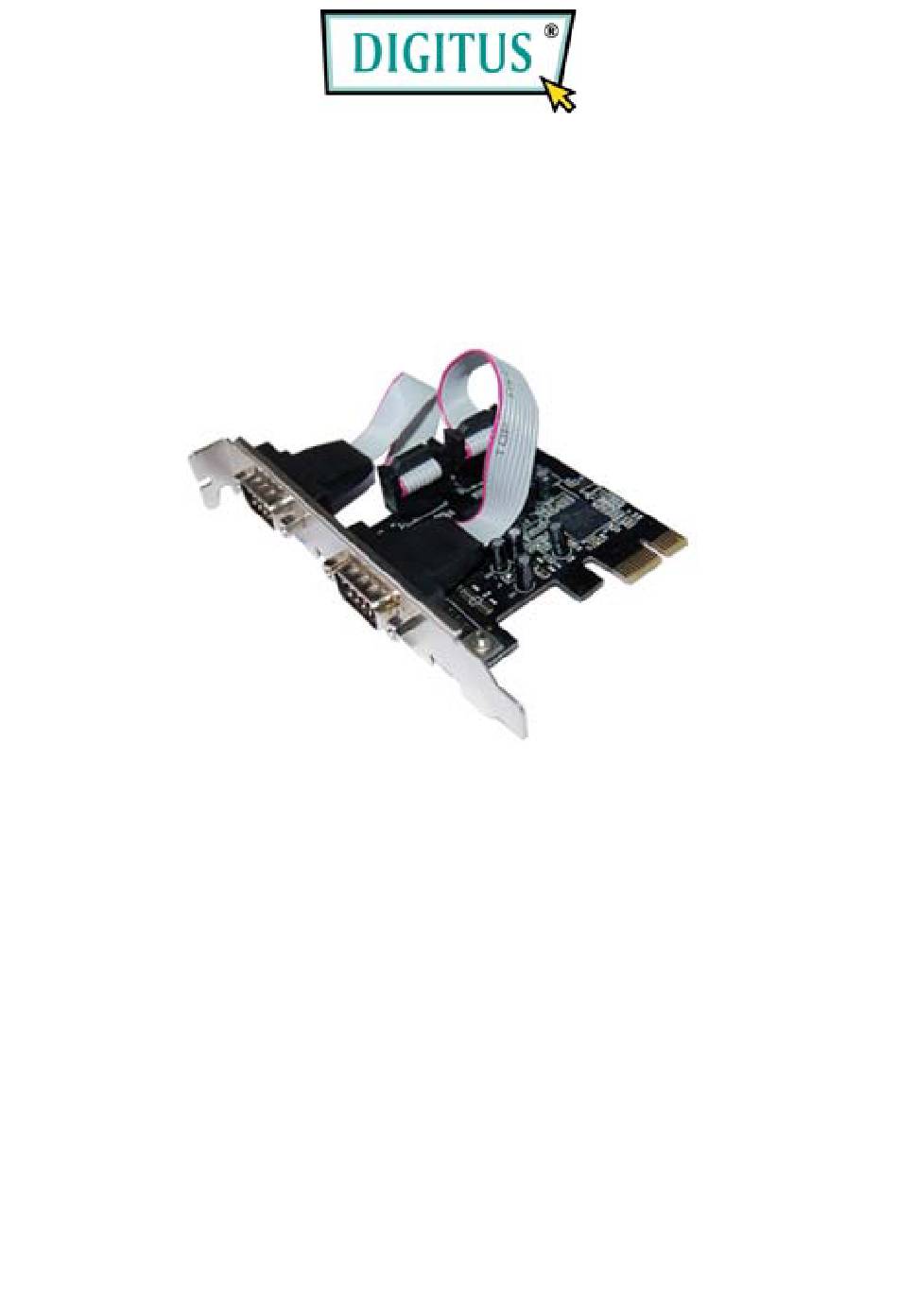

Seite 1
Serial I/O, 2-Port PCI Express Add-on Card Bedienungsanleitung (DS-30000) Alle Markennamen sind Eigentum ihrer jeweiligen Inhaber.
Seite 2
Funktionen und Besonderheiten • Erfüllt die PCI-Express-Basisspezifikation 1.1 Funktions- • Erfüllt die Vorgaben von PCI Power Management 1.2 merkmale • Unterstützt 2 serielle UART-Anschlüsse • Integrierter 16C950-kompatibler UART-Anschluss • 128 Byte breite FIFO-Sende-/Empfangspuffer • Serielle Datenübertragung mit Übertragungsraten von bis zu 230.400 bit/s •...
Seite 3
Aufbau der Karte Hardwareinstallation 1. Computer ausschalten. 2. Netzstecker ziehen und das Gehäuse des Computers abnehmen. MN2000000132 Seite 3...
Seite 4
3. Die Blende an einem freien PCIe-Steckplatz entfernen. 4. Um die Karte zu installieren, den Bussteckverbinder der Karte vorsichtig in den gewählten PCIe-Steckplatz des Mainboards bündig einsetzen. Platine fest in den Schlitz drücken. 5. Die Karte wieder durch Anschrauben der Blende sichern. 6.
Seite 5
Windows® XP / Server 2003 1. Treiber-CD in das CD-ROM-Laufwerk einlegen. 2. Wenn der Hardware-Assistent erscheint, Software automatisch installieren (empfohlen) wählen, dann auf Weiter klicken. 3. Die Voreinstellungen übernehmen und auf Weiter klicken. 4. Auf Fertig stellen klicken, Treiberinstallation abzuschließen. Windows®...
Seite 6
3. Zum Fortfahren auf Weiter klicken. 4. Auf Schließen klicken, um die Treiberinstallation abzuschließen. Installation der Windows®-Treiber überprüfen Rufen über Windows-Systemsteuerung Systemeigenschaften auf und klicken Sie dort auf die Registerkarte Geräte-Manager. Die Kategorie Anschlüsse (COM und LPT) müsste zwei Einträge PCI Express UART Port …, und die Kategorie Serielle Multi-Port-Adapter müsste einen Eintrag PCI Express Multiport Serial Adapter aufweisen.
