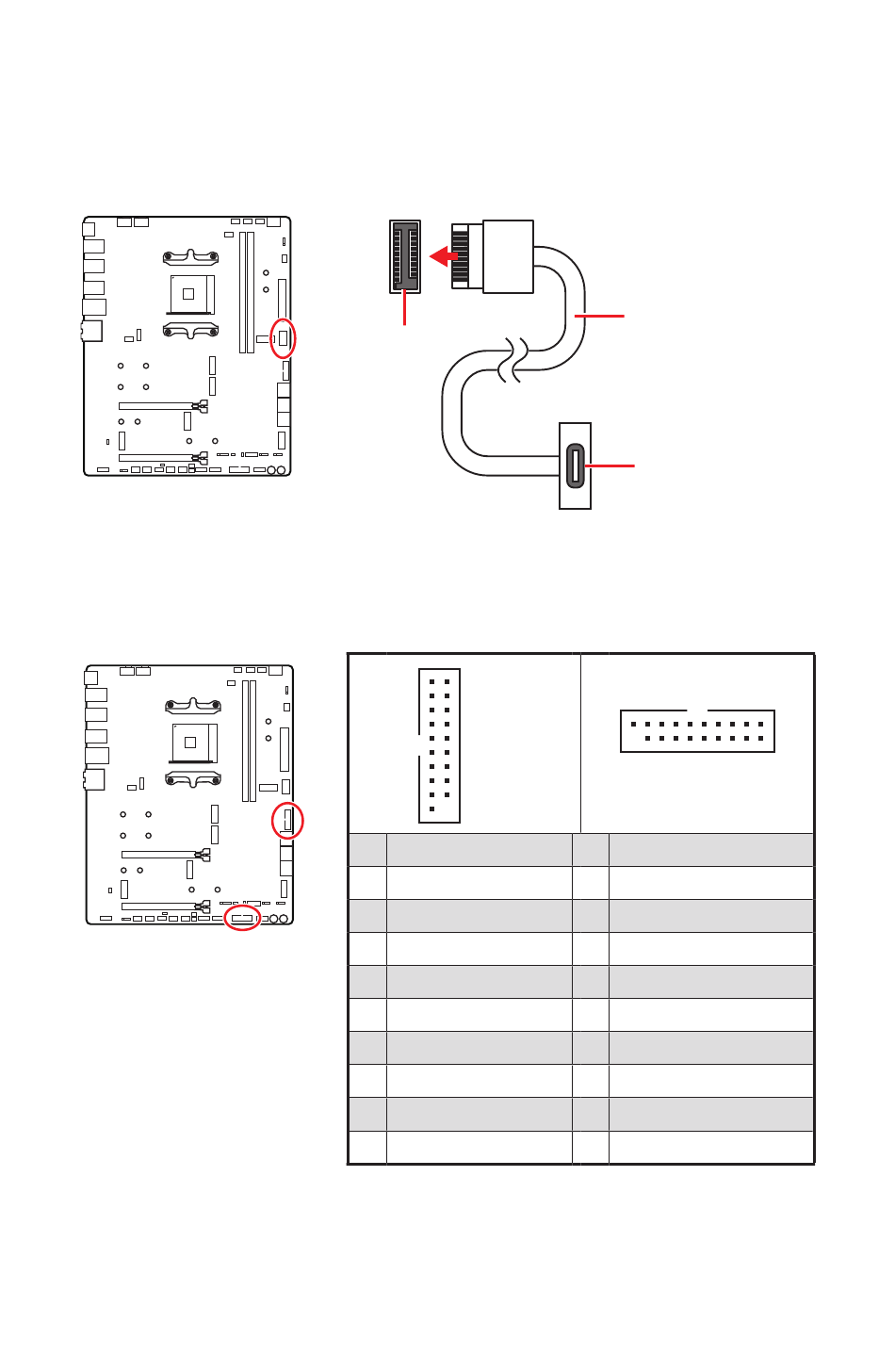

JUSB1 : Connecteur USB 3.2 Gen 2 Type-C

Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 Type-C sur le
panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une
excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher
dans le bon sens.

JUSB2~3 : Connecteurs USB 3.2 Gen1

Ces connecteurs vous permettent de relier des ports USB 3.2 Gen1 sur le panneau
avant.
⚠
Important
Notez que les câbles d'alimentation et de terre doivent être branchés correctement
afin d'éviter d'endommager la carte.
JUSB1
10 11
JUSB2
1 20
1 Power
2 USB3_RX_DN
3 USB3_RX_DP
4 Ground
5 USB3_TX_C_DN
6 USB3_TX_C_DP
7 Ground
8 USB2.0-
9 USB2.0+
10 NC
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
1
20
JUSB3
11 USB2.0+
12 USB2.0-
13 Ground
14 USB3_TX_C_DP
15 USB3_TX_C_DN
16 Ground
17 USB3_RX_DP
18 USB3_RX_DN
19 Power
20 No Pin
Vue d'ensemble des composants
10
11
27
