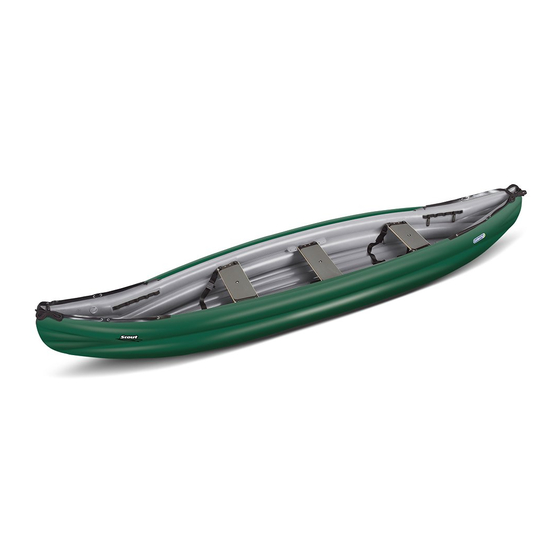

Gumotex SCOUT Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für SCOUT:
- Benutzerhandbuch (40 Seiten) ,
- Benutzerhandbuch (5 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Příručka uživatele kanoe
•
Rekreační plavidlo konstruované pro plavbu na chráněných vnitrozemských vodách a v pobřežních vodách, kde
lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do 0,3 m včetně,
s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly.
•
Kánoe SCOUT je vyroben ve shodě s normou ČSN EN ISO 6185-1, typ IIIA.
•
Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945.
Vážený zákazníku,
tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše plavidlo.
Obsahuje podrobný popis plavidla, dodávaného, nebo zabudovaného
vybavení, jeho soustav a informace o jeho ovládání a údržbě. Přečtěte
si ji, prosím, pečlivě a seznamte se s plavidlem před jeho použitím.
Pokud je toto Vaše první plavidlo a nebo jste změnil typ plavidla a nejste
s ním dobře seznámen, zajistěte si pro Vaši bezpečnost a pohodlí, zku-
šenosti s obsluhou a ovládáním před Vaší první samostatnou plavbou.
Váš prodejce, nebo národní jachtařská federace nebo klub Vám rádi
doporučí příslušné kurzy nebo kvalifi kované instruktory.
Nevyplouvejte, dokud očekávané plavební podmínky (síla větru a výška
vln) nebudou odpovídat konstrukční kategorii Vašeho plavidla a Vy a Vaše
posádka nebudete schopni v těchto podmínkách plavidlo ovládat.
Uložte, prosím, tuto příručku na bezpečném místě a předejte ji nové-
mu majiteli, pokud plavidlo prodáte.
1. Kontrolní tabulka
(orientační hodnoty)
Délka středem (cm)
Šířka středem (cm)
Počet vzduchových komor
Rozměry složeného výrobku ve vaku cca (cm)
Rozměry složeného výrobku v kartonu (cm)
Max. provozní tlak
Hmotnost (kg)
Nosnost (kg)
Max. počet osob
Plavební ponor (cm)
Nejvyšší pevný bod nad hladinou (cm)
SCOUT
/ SCOUT ECONOMY
0,02 MPa [0,2 Bar/3 PSI]
Príručka používateľa
Benutzerhandbuch
Manuel de l´utilisateur
Manual de usuario
Manuale dell'utente
Handleiding voor gebruikers
Podręcznik użytkownika
Használati útmutató
Rejstřík:
1. Kontrolní tabulka
2. Technický popis
3. Pokyny k nafukování kánoe
4. Plavba na kánoi
5. Skládání kánoe
6. Ošetřování a skladování
7. Záruční podmínky
8. Oprava člunu
9. Způsob likvidace výrobku
10. Způsob likvidace obalu
11. Štítek výrobce
12. Upozornění
SCOUT
445
95
3
70 × 45 × 30
70 × 47,5 × 32
25
450
3
15
65
Příručka uživatele
User's manual
VERZE 9/2021
CZ
SCOUT ECONOMY
445
95
3
70 × 45 × 30
70 × 47,5 × 32
0,02 MPa [0,2 Bar/3 PSI]
24,5
450
3
15
65
1
4
8
11
15
19
23
26
30
33
37
strana 1
2
2
2
3
3
3
3
3
3
4
4
1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Gumotex SCOUT
Inhaltszusammenfassung für Gumotex SCOUT
- Seite 1 User‘s manual Benutzerhandbuch Manuel de l´utilisateur Manual de usuario Manuale dell‘utente Handleiding voor gebruikers Podręcznik użytkownika Használati útmutató SCOUT VERZE 9/2021 Příručka uživatele kanoe / SCOUT ECONOMY • Rekreační plavidlo konstruované pro plavbu na chráněných vnitrozemských vodách a v pobřežních vodách, kde lze očekávat sílu větru dosahující stupeň 4 Beaufortovy stupnice včetně a určující výšku vlny do 0,3 m včetně, s příležitostnými vlnami výšky do 0,5 m, způsobenými např. míjejícími plavidly. • Kánoe SCOUT je vyroben ve shodě s normou ČSN EN ISO 6185-1, typ IIIA. • Související normy: ČSN EN ISO 10087, ČSN EN ISO 10240, ČSN EN ISO 14945. Rejstřík: Vážený zákazníku, tato příručka Vám má pomoci snadno a bezpečně ovládat Vaše plavidlo.
-
Seite 2: Technický Popis
Dále není ECONOMY verze vybavena popruhový- mi úchyty na bagáž, fi xačními popruhy pro jízdu na divoké vodě SCOUT je třímístná nafukovací kánoe se samovylévací funkcí dna. a odtokovým rukávem ve dně lodi. Ve výbavě nejsou zahrnuty Dle vyhlášky Ministerstva dopravy České republiky 223/1995 také... -
