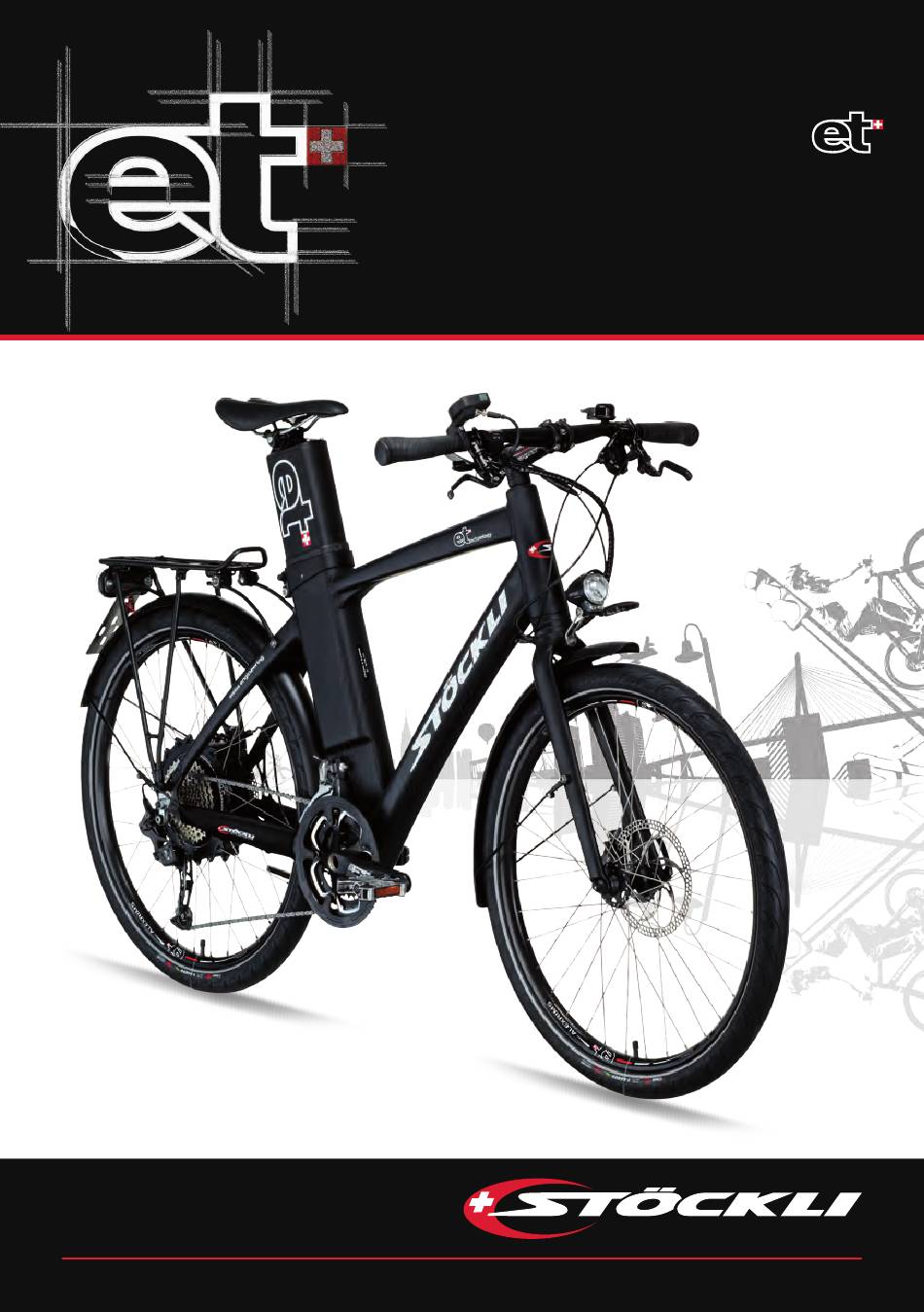

- Seite 1 STÖCKLI BETRIEBSANLEITUNG V3-2/14 stoeckli.ch...

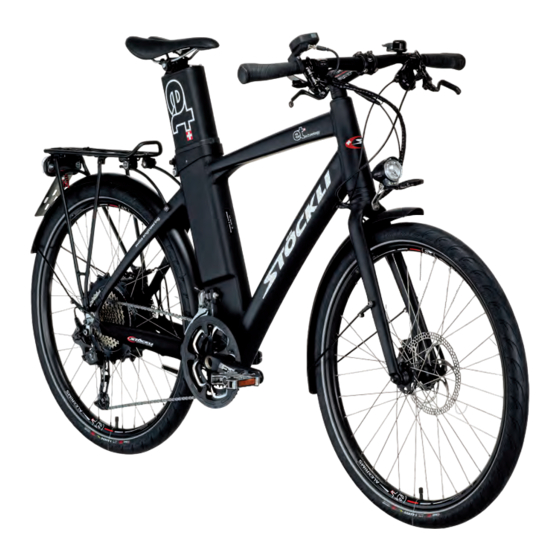

- Seite 2 Sehr geehrte Kundin Sehr geehrter Kunde Besten Dank, dass Sie sich für den Kauf eines Stöckli-«e.t.» entschieden haben. Das «e.t.» steht mit seinem Antriebssystem, seinem Engineering und seinem Design für hohe Schweizer Qualität. Die dynamischen Fahreigenschaften werden Ihnen viel Freude und Fahrvergnügen bereiten. Die Bedienungsanleitung enthält viele wichtige und detaillierte Informationen zur Technik, Wartung und Pflege Ihres «e.t.».
-
Seite 3: Batterie Laden
BATTERIE LAdEN Ladebuchse am Rahmen Schliessen Sie zuerst die Batterie an das Ladegerät an. Danach stecken Sie den Netzstecker des Ladegerätes in die Steckdose. Zum Beenden des Ladevorganges gehen Sie in umgekehrter Reihenfolge vor. Die Batterie kann in eingebautem oder in ausgebautem Zustand geladen werden. -
Seite 4: Batterie Entfernen
BATTERIE ENTfERNEN System am Display über die Taste on/off ausschalten. Schnellspanner öffnen (1). Die Batterie bis zum Anschlag nach oben ziehen (2). Die Batterieplattform rastet in dieser Position ein. Die Batterie vorsichtig hoch ziehen. Schnellspanner wieder schliessen (3). Die Batterie mit leichtem Druck Richtung Lenker lösen (4) und entfernen. Es empfiehlt sich, die Plattform und die Stecker mit einer zusätzlichen Schutzkappe zu schützen (optional). -
Seite 5: Batterie Einsetzen
BATTERIE EINSETzEN Batterie vorsichtig in die Führung einfahren und nach hinten schieben (1) bis alle Ränder formschlüssig sind. Schnellspanner lösen (2). Mit leichtem Druck von oben auf den Sattel (3) die Batterie einfahren. Sattel auf die gewünschte Höhe einstellen und den Schnellspanner anziehen (4). -
Seite 6: Transport
BATTERIEpfLEGE • Lagern Sie die Batterie kühl und trocken. • Die Batterie nicht über längere Zeit direkter Sonnenstrahlung aussetzen. «e.t.» im Schatten abstellen. • Falls die Batterie vollständig entladen wurde, sollte Sie umgehend wieder geladen werden. Damit erhöhen Sie die Lebensdauer der Batterie und beugen einer Tiefentladung vor. - Seite 7 • Gewicht des Fahrers und der Zuladung • Anhängerbetrieb • Topographie • Stadtfahrt mit häufigem Anfahren oder Überlandstrecken • Kraft des Fahrers Mit der gleichen Akku-Grösse können je nach Umständen weniger als 30 km oder mehr als 120 km gefahren werden. Wird die Batterie mit voller Ladung eingesetzt, empfehlen wir den Tageszähler (km) auf 0 zu stellen.
-
Seite 8: Displayfunktionen
dISpLAyfUNKTIoNEN Mit der Taste on/off (1) aktivieren Sie das gesamte Antriebssystem. Nach dem Drücken dieser Taste schaltet sich das Display ein und das System ist einsatzbe- reit. Vermeiden Sie beim Anschalten des Systems jeglichen Druck auf die Pedale. Mittels der Plus-Taste (2) erhöhen Sie den Unterstützungsgrad des Antriebs- systems, mittels der Minus-Taste (3) verringern Sie diesen. -
Seite 9: Motorunterstützung Und Rekuperation
Batteriesymbol durchschnittlicher Stromver- wird laufend berechnet km/h Motorsymbol brauch in Ampere Durchschnittsge- schwindigkeit Ziffer Batteriesymbol aktueller Stromverbrauch in wird laufend berechnet km/h Motorsymbol Ampere Ziffer Gespartes CO durch löschbar km/h E-Bike fahren km/h Batterie Ladezustand Batterie km/h MoToRUNTERSTüTzUNG UNd REKUpERATIoN Die fünf positiven Unterstützungsstufen (1 bis 5) und die drei negativen Rekuperationsstufen (–1 bis –3) können Sie mit den Tasten (2) und (3) auswählen. -
Seite 10: Grundeinstellungen Radumfang / Helligkeit Der Hintergrundbeleuchtung & Kontrast
Ihr «e.t.» kennt zwei Methoden, um die Rekuperation zu aktivieren: Hinterradbremse leicht ziehen. Rekuperation setzt ein. Unterstützungsstufe über die Plus- / Minus-Taste (2) (3) am Display auf –1, –2 oder –3 einstellen SChIEBEhILfE Der Gebrauch der Speed-Taste (4) führt zum Betrieb des Motors ohne zusätzliches Treten. Diese Funktion, auch Schiebehilfe genannt, soll Ihnen das Schieben des Rades an steilen Rampen oder bei hoher Zuladung erleichtern. -
Seite 11: Aus- Und Einbau Des Hinterrades
Nach einer Temperaturwarnanzeige kann die Motorenleistung vom System reduziert oder sogar abgeschaltet werden. Wenn das System sich ausschaltet, ist es eine reine Vorsichtsmassnahme. Das System nimmt deswegen keinen Schaden. Je nach Gelände und Tretunterstützung kann eine Motorenabschaltung innerhalb kurzer Zeit nach dem Warnhinweis erfolgen. - Seite 12 fEhLERBEhEBUNG Bei einer Fehlfunktion des Systems sind folgende Schritte zur Behebung des Problems zu machen: System abschalten mit der on-/off-Taste. Einige Sekunden warten und wieder einschalten. System wieder ok? Sonst Schritt 2. Batterie bei laufendem System entfernen. 10 Sekunden warten und Batterie wieder einsetzen. System wieder ok? Sonst weiter zu Schritt 3.
