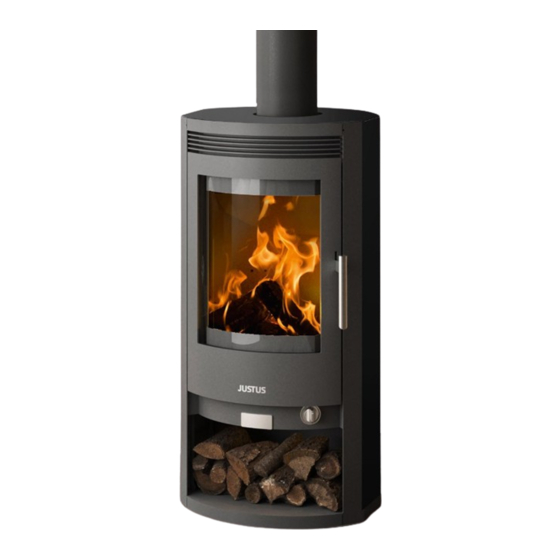

Justus Baltrum 5 D II Bedienungs- Und Montageanleitung
Dauerbrandofen
Verwandte Anleitungen für Justus Baltrum 5 D II
Inhaltszusammenfassung für Justus Baltrum 5 D II
- Seite 1 Bedienungs- und Montageanleitung für Dauerbrandofen Manuel d’installation et d´utilisation pour poêle à fonctionnement continu JUSTUS Baltrum 5 D II 293 1483 000 · 2091...
-
Seite 2: Inhaltsverzeichnis
Anschluss an den Schornstein/ Rauchrohranschluss Externe Verbrennungsluftversorgung Abstützblech Steinstopfen 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlenbriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 3: Symbolerklärung, Umweltschutz
Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 4: Produktübersicht Und Bedienelemente
2. Produktübersicht und Bedienelemente 1 Deckplatte 2 Seitenverkleidung 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben offen) 5 Primärluftautomatik-Regler (3 Uhr-Stellung für Holzbetrieb) 6 Aschenkasten 7 Holzlagerfach 8 Feuerraumauskleidung Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... - Seite 6 ► Das ordnungsgemäß installierte Gerät muss durch eine ge- nehmigungspflichtige Behörde, z.B. Bezirks-Schornsteinfeger, abgenommen werden. Reinigung, Wartung und Störungsbehebung ► Gerät regelmäßig reinigen. ► Reinigung und Wartung durch zugelassenen Fachbetrieb. ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und Original-Zubehör. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II...
-
Seite 7: Angaben Zum Gerät
4.3 Original Ersatzteile Brandgefahr durch Verwendung nicht origi- Verwenden Sie ausschließlich Original-Ersatzteile. naler Ersatzteile! Ersatzteile anderer Hersteller sind durch JUSTUS nicht geprüft und Durch Verwendung von Feuerraumausklei- daher nicht freigegeben. dungen mit falschen Wärmeeigenschaften Nicht freigegebene Ersatzeile verändern möglicherweise die kons- kann es zu Überhitzung umgebender... -
Seite 8: Technische Daten
Zugelassene Brennstoffe: - Scheitholz - Holzbriketts - Braunkohlen- briketts Abgang oben (Boden - Oberkante Stutzen): Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Boden - Unterkante Stutzen): 4.7 Maßzeichnungen Ø 150 310,1 Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 10: Schornsteinanlage Und Zuluftbedingungen
Schacht von oben zugeführt wird. stein mit einer Reinigungsöffnung, um Rauchrohr ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- und Rauchgaskanäle leichter reinigen zu können. holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 11: Externe Verbrennungsluftversorgung
Kaltluft über den Schornstein zirkulieren kann. Eine mögliche Kondensatbildung kann durch Isolierung des Luftrohres vermieden werden. Der Förderdruck muss die zusätzlichen Widerstände einer so ausgerüsteten Feuerungsanlage überwinden können. ► Deckplatte auflegen. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 12: Installation Und Inbetriebnahme
Bei Aufstellung sehr nahe an der Wand kann es zu Pyrolysespuren Förderdruck ein. an der Wand kommen. Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte sowie zu seinem exakten waage- rechten Ausrichten empfehlen wir das Aufkleben von Filzgleitern auf die Gerätefüße. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 13: Bedienung
Wärmeentwicklung gewöhnen können. Sie vermeiden damit Risse in der Feuerraumausklei- dung (8) und Ausdehnungsgeräusche (Ticken, ► Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge Knacken). 3-4 cm) in 4 Lagen aufstapeln. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 14: Brennstoff Nachlegen
So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). ► Legen Sie bei niedrigem Wärmebedarf entspre- chend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 15: Heizen Mit Braunkohlenbriketts
► Glut vollständig erlöschen lassen. ► Gerät, Rauchgasrohre und Schornstein von einem zugelas- ► Luftzufuhr schließen: Sekundärluftregler (4) vollständig her- senen Fachbetrieb auf Beschädigungen prüfen lassen. ausziehen , Automatikregler (5) im Uhrzeigersinn ganz nach rechts drehen. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... -
Seite 16: Reinigung, Wartung Und Pflege
Jahr kontrolliert und ggf. von Ruß- und Aschenablagerungen gereinigt werden. ► Zur Reinigung verwenden Sie einen Handfeger und/oder einen handelsüblichen Aschensauger. ► Jetzt hinteres und rechtes Auskleidungsteil sowie die Ver- miculite-Rauchgasumlenkung entnehmen. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... - Seite 17 Erst wenn der darunterliegende Metall-korpus freiliegt, muss ein Austausch erfolgen. Die Feuerraumauskleidung unterliegt nicht der Werks- garantie. ► Rost und Gussboden entnehmen. Das Wiedereinsetzen der Feuerraumauskleidung erfolgt in umge- kehrter Reihenfolge. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II...
-
Seite 18: Störungen Beheben
Wände und Einrichtungsgegenständen führen. Feuerraumauskleidung ► Eine anfängliche Versandung ist unbedenklich. Reibung durch Holz Normaler Verschleiß. versandet. oder Rauchgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. die entsprechende Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... - Seite 19 Ofen riecht im Betrieb ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II...
-
Seite 20: Kundendienst
Oranier Straße 1 · 35708 Haiger / Sechshelden Telefon: +49 (0) 27 71 / 2630-200 Sehr geehrte Kundin, sehr geehrter Kunde, Kundenservice / Ersatzteile JUSTUS-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. E-Mail Kundenservice: kundendienst@justus.de E-Mail Ersatzteile: kundendienst@justus.de... -
Seite 21: Justus-Werksgarantie
Belag auf Tapeten, Möbeln, Textilien und Ofenteilen nie- derschlagen können. 3. Durch Inanspruchnahme der Werksgarantie verlän- gert sich die Garantiezeit weder für das JUSTUS-Gerät Fällt die Beseitigung eines Mangels nicht unter unsere noch für neu eingebaute Teile. Ausgewechselte Teile ge- Gewährleistung, dann hat der Endabnehmer für die Kos-... -
Seite 22: Zulassungen
Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Erfüllt die 2. Stufe der 1. BImschV Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung JUSTUS Baltrum 5 D II... - Seite 48 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 360...
-
Seite 49: Leistungserklärung
14. Leistungserklärung / Déclaration de performances... -
Seite 52: Geräte-Kenndaten
Schwarz / Sandstein 4807 42 A06 Black / Sandstone Noir / Grès sable Schwarz / Kalkstein Cream 4807 87 A06 Black / Limestone Cream Noir / Pierre calcaire crème JUSTUS GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
