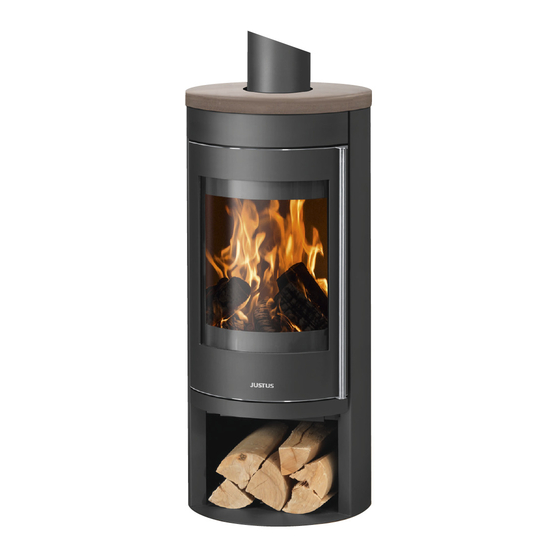

- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois JUSTUS Mino 2.0 II Mino Top 2.0 II 293 3990 000 · 2091...
-
Seite 2: Inhaltsverzeichnis
19. Geräte-Kenndaten Externe Verbrennungsluftversorgung 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlenbriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 3: Symbolerklärung, Umweltschutz
Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 4: Produktübersicht Und Bedienelemente
(nur Variante Mino Top 2.0; nicht nachrüstbar) 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben - offen) 5 Primärluftluftregler (eingeschoben - offen) 6 Aschenkasten 7 Holzlagerfach (hinter Tür Holzlagerfach) 8 Feuerraumauskleidung Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 5: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 6 Vorschriften, deren Einhaltung Grundvor- aussetzung für einen ordnungsgemäßen Betrieb des Gerätes sind. ► Das ordnungsgemäß installierte Gerät muss durch eine ge- nehmigungspflichtige Behörde, z.B. Bezirks-Schornsteinfeger, abgenommen werden. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 7: Angaben Zum Gerät
Gerät überhitzen kann und die Emissionen stark ansteigen. Achten Sie darauf, das Heizmaterial möglichst vorsich- tig in den Brennraum einzulegen, um Beschädigungen an der Feuerraumauskleidung zu vermeiden! Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 8: Technische Daten
°C Zugelassene Brennstoffe: - Scheitholz - Holzbriketts - Braunkohlen- briketts Abgang oben (Boden - Oberkante Stutzen): 1029 Abgang oben (Hinterkante - Mitte Stutzen): 4.7 Maßzeichnung Mino Top 2.0 Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 9: Brennstoffe
Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 10: Schornsteinanlage Und Zuluftbedingungen
Dies gilt auch dann, wenn die Zuluft über einen se- paraten Schacht von oben zugeführt wird. ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 11: Externe Verbrennungsluftversorgung
Kaltluft über den Schornstein zirkulieren kann. Eine mögliche Kondensatbildung kann durch Isolierung des Luftrohres vermieden werden. Der Förderdruck muss die zusätzlichen Widerstände einer so ausgerüsteten Feuerungsanlage überwinden können. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 12: Installation Und Inbetriebnahme
Wand kommen. Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte sowie zu seinem exakten waage- rechten Ausrichten empfehlen wir das Aufkleben von Filzgleitern auf die Gerätefüße. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 13: Bedienung
Ofens behutsam bestückt und mit relativ kleiner Flamme geheizt werden, damit sich alle Materialien langsam an die Wärmeentwicklung gewöhnen kön- nen. Sie vermeiden damit Risse in der Feuerraumausklei- dung und Ausdehnungsgeräusche (Ticken, Knacken). Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 14: Brennstoff Nachlegen
So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). ► Legen Sie bei niedrigem Wärmebedarf entspre- chend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 15: Heizen Mit Braunkohlenbriketts
Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich: ► Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf. ► Nehmen Sie das Gerät umgehend außer Betrieb. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 16: Reinigung, Wartung Und Pflege
Feuerraum, Rauchgaswege und Rauchrohr müssen mindestens ein- mal im Jahr kontrolliert und ggf. von Ruß- und Aschenablagerungen gereinigt werden. ► Zur Reinigung verwenden Sie einen Handfeger und/oder einen handelsüblichen Aschensauger. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 17 ► Darüber ist eine 2. Rauchgasumlenkung aus Blech angeordnet. Diese ist ebenfalls mit einer Bajonetthalterung befestigt. 2. Rauchgasumlenkung leicht anheben (C) und nach vorne aus der Bajonetthalterung ziehen (D). Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II...
- Seite 18 An Vermiculiteplatten können im Heizbetrieb oberflächliche Risse entstehen. Diese Risse sind unbedenklich. Erst wenn der darunterliegende Metallkorpus freiliegt, muss ein Austausch erfol- gen. Die Feuerraumauskleidung unterliegt nicht der Werksgarantie. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 19: Störungen Beheben
► Eine anfängliche Versandung ist unbedenklich. Reibung durch Holz Normaler Verschleiß. versandet. oder Rauchgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. die entsprechende Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 20 Ofen riecht im Betrieb ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 21: Kundendienst
Markieren Sie am besten gleich jetzt die jeweilige wickelt werden kann. Variante Ihres neuen Kaminofens im dafür vorberei- teten Kreisfeld in der Tabelle auf der Rückseite dieser Bedienungsanleitung. Vielen Dank! Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 22: Justus-Werksgarantie
Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können. 5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 23: Zulassungen
über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 24 8. Utilisation Phase d‘allumage Réalimentation de l’appareil Réglage de la puissance de chauffage Utilisation de briquettes de lignite Chauffage à la mi- saison Mise hors-service de l’appareil Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 25: Explication Des Symboles Et Protection De L'environnement
Informations importantes Symbole Signification ► Étape à suivre Renvoi à d‘autres passages dans le docu- ➔ ment Énumération/Enregistrement dans la liste Énumération/Enregistrement dans la liste niveau) ième Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 26: Information Produit Et Éléments De Commande
4 Tirette de réglage air secondaire (repoussée vers l‘arrière- ouvert) 5 Tirette de réglage air primaire (repoussée vers l‘arrière-ouvert) 6 Cendrier 7 Compartiment range-bûches (derrière la porte du comparti- ment range-bûches) 8 Habillage intérieur foyer Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 27: Utilisation Conforme À La Législation Et Consignes De Sécurité
Il en est de même pour son fonctionnement parallèle avec d‘autres appareils généra- teurs de chaleur. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 28 ► L’appareil doit être installé conformément aux spécifica- tions des normes en vigueur. Le recours à un professionnel qualifié est recommandé. Nettoyage, entretien et remèdes aux dysfonctionnements ► Veuillez nettoyer l‘appareil régulièrement. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 29: Description De L'appareil
Il est interdit d‘utiliser l‘appareil sans ses déflecteurs montés. L‘appareil peut dans ce cas surchauffer et ses émissions gravement augmenter. Veillez à placer avec précaution le combustible dans le foyer pour éviter d‘endommager l‘habillage! Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 30: Caractéristiques Techniques
Raccordement par le haut (sol - haut de buse): 1029 Raccordement par le haut (bord arrière - axe buse): 4.7 Croquis / Dimensions Mino Top 2.0 Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 31: Combustibles
(sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 32: Conduit Des Fumées Et Apport D'air Extérieur
► En cas de problèmes à l‘allumage, veuillez utiliser une plus grande quantité de bois d‘allumage et laisser la porte du foyer (3) entr‘ouverte sous votre surveillance. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 33: Prise D'air Extérieur
(50 cm * sauf si le logement ne dispose pas de ventilation par balaya- ge (arrêté mars 1982): dans ce cas, l’arrivée d’air doit être non- obturable ! Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 34: Installation Et Mise En Service
Si l‘appareil est installé sur un sol délicat ou sur une plaque de verre ainsi que pour garantir l‘exacte hori- zontalité de l‘installation, nous vous recommandons de coller des patins de feutre sous les pieds de l’appareil. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 35: Utilisation
À cet effet, il est nécessaire d’utiliser une quantité de bois vers le haut au contact des bûchettes. d’environ 1,3 kg, pour une durée de combustion de 45 minutes. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 36: Réglage De La Puissance De Chauffage
(3). ► Pour diminuer l’allure, il est préférable de réduire la quantité de combustible tout en veillant à con- server une flamme vive. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 37: Utilisation De Briquettes De Lignite
► Un professionnel qualifié devra s’assurer par la suite que assurer qu‘elles sont complètement l‘appareil, l’ensemble des installations d’évacuation et le refroidies. conduit sont bien restés intacts. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 38: Nettoyage, Entretien Et Maintenance
être contrôlés au moins une fois par an et doivent être, si néces- saire, débarrassés de leurs dépots de suie et de cendres. ► Veuillez utiliser pour cette opération une balayette et/ou un aspirateur à cendres. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 39 ► Au-dessus se trouve un deuxième déflecteur métallique, également fixé par une fixation à baïonnette. Veuillez le soulever légèrement (C) et le sortir par l‘avant hors de sa fixation à baïonnette (D). Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II...
- Seite 40 à nu. S‘il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de la garantie. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 41: Remédier Aux Dysfonctionnements
Le joint de la porte n’est plus étanche. froid: coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 42 Des pièces d‘autres marques peuvent modifier l‘émission de chaleur de l‘appareil et entrainer une surchauffe des murs et du mobilier à proximité de l‘appareil. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II...
-
Seite 43: Service Après-Vente
11. Service après-vente 11. Service après-vente Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle Justus! Les poêles Justus vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant. -
Seite 44: Garantie Contractuelle Justus
- tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non- respect des prescriptions de la notice. Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... -
Seite 45: Conformités Aux Normes
Rendement et émissions: se référer au certificat « Marquage CE » contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Manuel d’installation et d´utilisation JUSTUS Mino 2.0 II / Mino Top 2.0 II... - Seite 48 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 360...
-
Seite 49: Leistungserklärung
Sprachneutral 14. Leistungserklärung / Déclaration de performances... -
Seite 52: Geräte-Kenndaten
4815 51 A08 Black steel / Cover eramic grappa Black steel / Black steel cover Acier noir / plaque sup. céramique grappa Acier noir/ plaque sup. acier noir (Mino Top 2.0) Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
