INSTALACIÓN
12a
11a

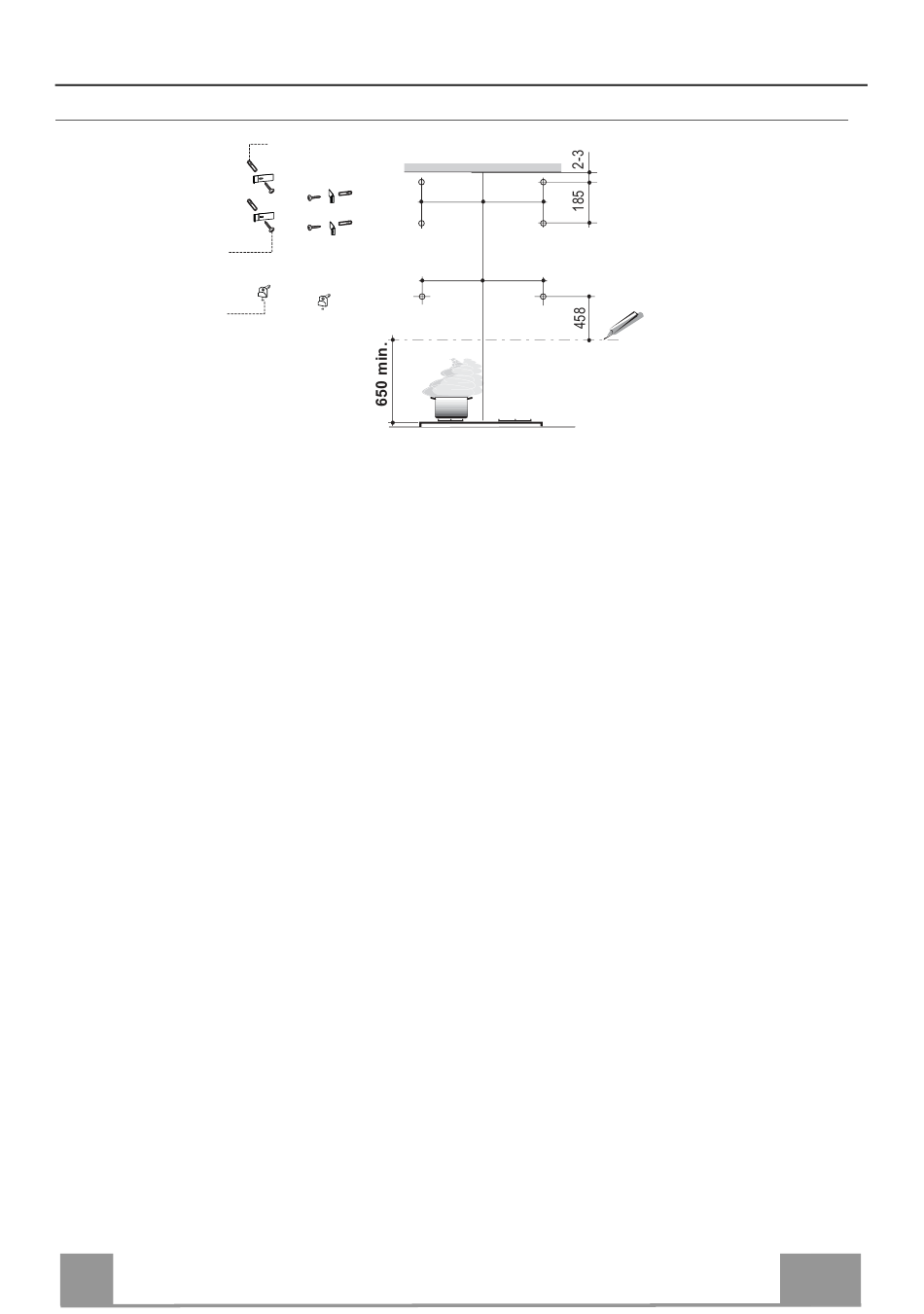

Marcar en la Pared:
• una linea horizontal a: 650 mm mín. sobre el plano de cocción.
• Marcar, como se indica, un punto de referencia a 356 mm del àngulo de lapared y a 458 mm
sobre la lìnea Horizontal de referncia.
• Repetir la operaciòn en la parte opuesta controlando la nivelaciòn.
• Agujerear con una punta de ø 12 mm los puntos marcados.
• Colocar los tacos y la abrazadera 11a en los agujeros y atornillar.
• Marcar, como se indica, un punto de referencia a 1-2 mm del techo o límite superior y a 341
mm del ángulo de la pared, repertir la operación en la parte opuesta controlando la nivela-
ción.
• Agujerear con una punta de ø 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación
• Marcar, como se indica, un punto de referencia 185 mm por debajo de la brida que hemos
colocado anteriormente y a 341 mm del ángulo de la pared, repertir la operación en la parte
opuesta controlando la nivelación.
• Agujerear con una punta de ø 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación
ES
All manuals and user guides at all-guides.com
Taladrado pared y fijación de las bridas
11
341 341
356
356
4
42
2
